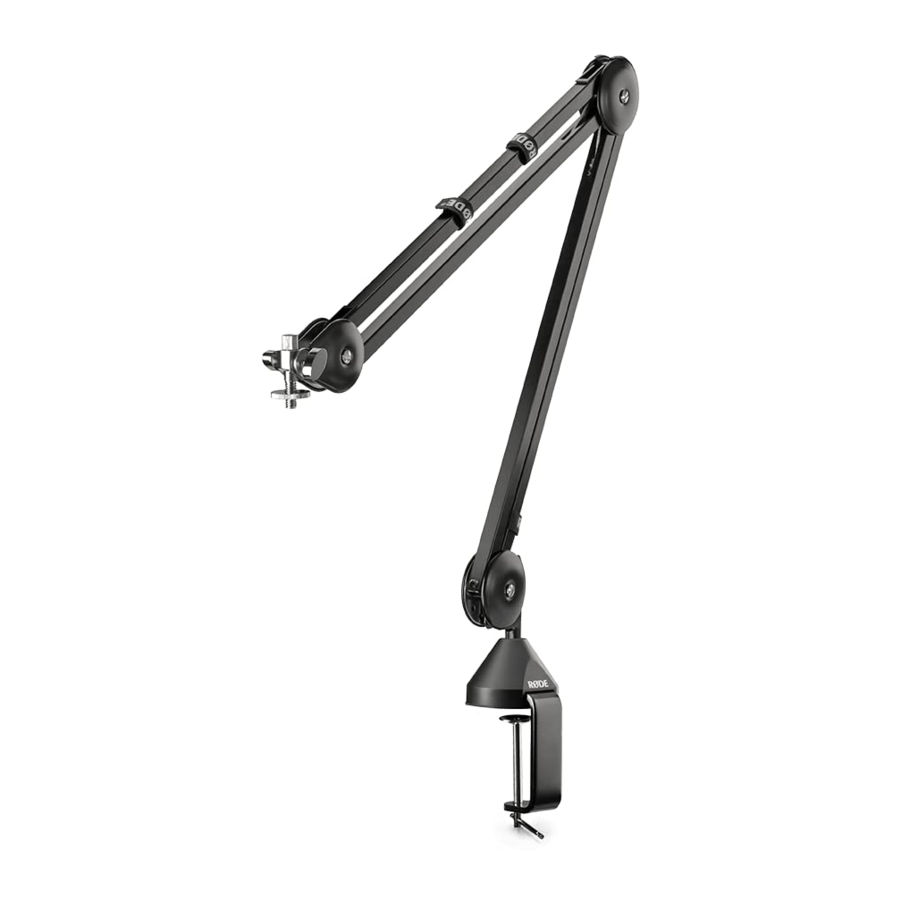

RODE PSA1 Handbuch

Einrichten des Produkts

Der RØDE PSA 1 bietet zwei Schreibtisch-Befestigungsoptionen, entweder mit der Tischklemme oder der Tischdurchführung.

Montage über die Tischklemme

1. Lösen Sie die Klemme, sodass die Öffnung groß genug ist, um über die Kante Ihres Tisches zu passen.

2. Schieben Sie die Klemme vollständig auf die Tischkante für maximale Sicherheit.
3. Befestigen Sie die Klemme am Schreibtisch, indem Sie den Griff drehen, sodass sie fest an der Unterseite des Tisches sitzt.
   Hinweis: Stellen Sie sicher, dass die Klemme sowohl auf der oberen als auch auf der unteren Oberfläche des Tisches bündig sitzt. Sollte dies nicht möglich sein, empfehlen wir Ihnen, den Studioarm über die Tischdurchführung zu montieren (siehe 'Montage über Tischdurchführung').

4. Testen Sie, ob Sie die Klemme sicher montiert haben, indem Sie versuchen, sie von der Tischkante zu ziehen. Tische mit runden Kanten bieten weniger Sicherheit als solche mit quadratischen Kanten. Sollte sich die Klemme leicht lösen, versuchen Sie, sie fester anzubringen und wiederholen Sie den Test. Wenn sie sich immer noch leicht lösen lässt, empfehlen wir Ihnen, den Studioarm über die Tischdurchführung zu montieren (siehe 'Montage über Tischdurchführung').

5. Führen Sie den Arm in das Loch oben an der Klemme ein. Sie sind nun bereit, Ihr Mikrofon anzubringen.

Montage über die Tischdurchführung

Für diese Montageoption müssen Sie ein Loch in Ihren Schreibtisch bohren und benötigen daher die entsprechenden Werkzeuge.

1. Nehmen Sie sich Zeit, um den besten Standort für Ihren neuen Studioarm zu wählen. Probieren Sie zuerst verschiedene Positionen mit der Tischklemme aus, damit Sie mit dem gewählten Standort zufrieden sind. Beachten Sie auch die Bedienungsanleitung Ihres Mikrofons für Details zur korrekten Positionierung von Mikrofon und Benutzer.

2. Markieren Sie die Stelle, an der Sie die Tischdurchführung positionieren möchten, und überprüfen Sie, ob sie die empfohlenen Mindest- und Höchstabstände einhält (siehe Abbildung oben)
3. Verwenden Sie einen 7/8" oder 1" Lochschneider und bohren Sie an der markierten Stelle ein Loch.

4. Entfernen Sie die Mutter von der Tischdurchführung und lassen Sie sie in das soeben gebohrte Loch fallen.
5. Setzen Sie die Mutter von der Unterseite des Tisches wieder auf die Tischdurchführung und ziehen Sie sie fest gegen den Tisch.
6. Testen Sie, ob Sie die Tischdurchführung sicher am Tisch befestigt haben, sodass sie sich nicht bewegt.

7. Führen Sie den Arm in das Loch oben an der Tischdurchführung ein. Sie sind nun bereit, Ihr Mikrofon anzubringen.

Produktspezifikationen

1. TISCHDURCHFÜHRUNG
2. TISCHKLEMME
3. ARM
4. KLETTBÄNDER
5. BEFESTIGUNGSSTIFT
6. RÄNDELSCHRAUBEN
7. SICHERUNGSMUTTER

RØDE Microphones
International:
107 Carnarvon Street
Silverwater NSW 2128 Australia
Ph: +61 2 9648 5855
Fax: +61 2 9648 2455

USA:
P.O. Box 4189
Santa Barbara, CA 93140-4189
Phi: 805-566-7777 (gebührenfrei in den USA)
Fax: 805-566-0071
www.rodemic.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

RODE PSA1 Handbuch herunterladen

Verfügbare Sprachen
