- Seite 1 Bedienungsanleitung - Produkt 1: RØDE NT1A Großmembran-Kondensatormikrofon mit Nierencharakteristik, Schockhalterung, Popschutz und XLR-Kabel für Musikproduktion, Gesangsaufnahmen, Streaming und Podcasting, Nickel Bedienungsanleitung - Produkt 2: Rode AI-1 Audio-Interface...

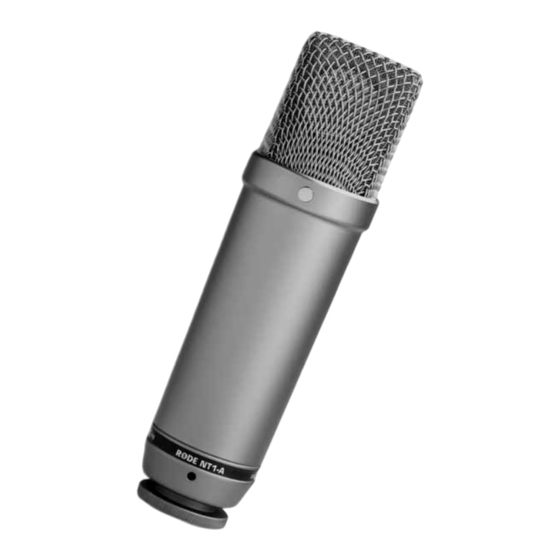

- Seite 2 NT1-A Großmembran-Kondensatormikrofon BEDIENUNGSANLEITUNG...
- Seite 3 Änderungen in diesem Dokument werden vorbehalten und erfolgen ohne Nachricht und Verpflichtung seitens der Hyperactive Audiotechnik GmbH. Copyright ©2008 für die deutsche Übersetzung: Hyperactive Audiotechnik GmbH Gedruckt in Hünstetten auf ausschließlich chlorfrei gebleichtem Papier.
-
Seite 4: Technische Besonderheiten
Verkabelung. Technische Besonderheiten Das NT1-A ist ein sehr vielseitig einsetzbares Großmembranmikrofon. Ob Home-Recording oder im Studio: Aufgrund seines vollen Frequenzgangs und dem sehr geringen Eigenrauschen können Sie mit dem NT1-A hervor- ragende Aufnahmeergebnisse erzielen. Transformatorlose Ausgangsstufe Intern elastisch gelagerte Kapsel Goldbedampfte 1“-Nierenmembran... -
Seite 5: Bedienung
öffnet sich der Klemmring genügend, um das Mikrofon einführen zu können. Die Membran sitzt senkrecht unter dem Drahtkorb, das NT1-A wird also von der Seite besprochen, und als reine Niere ausschließlich von jener Seite, auf der Sie den RØDE-typischen goldenen Punkt sehen. Bringen Sie das Mikro- fon in der Spinne also so an, dass es nach der Stativmontage bequem zur Aufnahmequelle hin ausgerichtet werden kann. - Seite 6 Verstärkung auf den Mindestwert zurückregeln. Verbinden Sie nun das Mikrofonkabel mit Ihrem Mischpult, Vorverstärker oder Aufnahmegerät und aktivieren erst dann die Phantomspeisung. Geben Sie dem NT1-A einige Se- kunden Zeit, um sich zu stabilisieren. Aktivieren Sie jetzt den Kanal und/oder regeln Sie die Verstärkung („Gain“) vorsichtig hoch.
-
Seite 7: Pflege Und Wartung
Wie alle Kondensatormikrofone ist das NT1-A ein Präzisionsinstrument und sollte immer mit der notwendigen Sorgfalt behandelt werden. Schützen Sie das NT1-A vor Schlägen und Stößen und lassen Sie es nicht fallen. Kondensatormikrofone sind außerdem äußerst empfindlich gegenüber Feuchtigkeit. Verwenden oder lagern Sie es also nie an feuchten Orten. -
Seite 8: Konzertflügel
Mikrofon zu – in diesem Fall absolut unerwünschten – Verzerrungen kommt. Dann müssen Sie das NT1-A schlicht und einfach weiter weg vom Verstärker platzieren. Kondensatormikrofone werden auch oft in Kombination mit einem dynami- schen Mikrofon eingesetzt. In diesem Fall platzieren sie letzteres direkt am Amp und das Kondensatormikrofon in ca. -
Seite 9: Schlagzeug
Bedienung Abb. 4 – Einzelmikrofonierung Für Stereo-Aufnahmen bietet es sich in der Regel an, zwei gleiche Mikro- fone, bzw. ein selektiertes Paar („Matched Pair“) zu verwenden. Versuchen Sie es mit der X/Y-Technik (Abb. 5). Dabei kreuzen Sie die beiden Mikrofone, so dass sie einen Winkel von 90°... - Seite 10 Bedienung Abb. 6 – Overhead-Aufnahme Das NT1-A weist nach unten auf das Schlagzeug Haben Sie zwei Mikrofone zur Verfügung, platzieren Sie sie in gleicher Höhe, allerdings mit einem Abstand von 1 bis 2 Metern zueinander. Idealerweise sollten beide dabei den gleichen Abstand zur Snare aufweisen („A/B- Mikrofonie“).
-
Seite 11: Technische Daten
Technische Daten Technische Daten: Kapsel: Extern polarisierte 25 mm (1“) Kondensator- Kapsel (True Condenser) Elektronik: Aktiver J-FET Impedanzwandler mit bipolarem Ausgangspuffer Richtcharakteristik: Niere (Cardioid) Frequenzbereich: 20 Hz – 20 kHz (siehe Grafik) Ausgangsimpedanz: 100 Ohm Empfindlichkeit: -31,9 dB re 1 Volt/Pascal (25 mV @ 94 dB SPL), ±... - Seite 12 Diagramme Richtcharakteristik – Niere – Frequenz: – 500 Hz: – 1000 Hz: 4000 Hz: Frequenzgang...
-
Seite 13: Garantiebestimmungen
Garantie Garantiebestimmungen Um eine kostenlose Behebung aller in der Garantiezeit auftretenden Mängel mit Maßnahmen nach unserer Wahl (Reparatur oder Ersatzlieferung) zu gewährleisten, sind folgende Voraussetzungen für die Anerkennung des Garantieanspruchs zu beachten: 1. Kaufnachweis Als Kaufnachweis gilt der Original-Kaufbeleg, aus dem Käuferadresse, das Kaufdatum, die Typenbezeichnung und die Seriennummer des Produktes hervorgehen. - Seite 14 Garantie 7. Transportschäden Kommt es bei einer Rücksendung von uns zu einem Transportschaden, kön- nen wir dies nur anerkennen, wenn der Schaden bei Zustellung der Ware, oder innerhalb von 24 Stunden nach Erhalt der Ware (verdeckter Transport- schaden) bei der Spedition, Bahn oder Post angezeigt und bestätigt wird. Nur dann ist es möglich, Ansprüche gegenüber der Spedition, Bahn oder Post geltend zu machen.
- Seite 15 Notizen...
- Seite 16 Notizen...
- Seite 17 NT1-A Ver. 2.0 - 01 / 2008...
- Seite 18 US E R G UI D E...
- Seite 19 OVERVIEW The AI-1 USB Audio Interface adds studio-quality Input and Output capabilities to your PC or Mac, turning your recording software into a full recording setup. With its high quality Neutrik XLR-1/4” Combo Jack combined input and discrete Class-A preamp, the AI-1 allows you to connect a microphone or instrument or line level audio signal to your Mac/Windows computer for recording.
- Seite 20 (alternatively right click the speaker icon in the bottom right of the taskbar and select Playback) Confirm that ‘RODE AI-1’ is selected as the default device in both the Playback and Recording tabs. The AI-1 is a class compliant device and therefore does not need any drivers installed.
- Seite 21 HARDWARE FEATURES Front XLR-1/4” Combo Input Balanced input via 3-pin XLR- 1/4” Neutrik combo socket. Microphones, instruments (guitars) and line level instruments (synthesizers) can be connected via this input. Signal LED Indicates signal input level. No LED indicates below -60dB. Green LED indicates an input level of at least -40dB, Yellow indicates an input level above -12dB FRONT and Red indicates an input level of above -3dB.
- Seite 22 SPECIFICATIONS Computer Connectivity Form Factor Desktop Simultaneous I/O 1 x 2 Number of Preamps Phantom Power Bit Depth 24-bit Sample Rates 44.1 kHz 48 kHz 88.2 kHz 96 kHz Analog Inputs 1 x Neutrik XLR-1/4” combo Analog Outputs 2 x 1/4” (impedance balanced) 1 x 1/4”...
- Seite 23 ADVANCED SPECIFICATIONS INPUT XLR/MIC INPUT Dynamic Range 104dBu Equivalent Input Noise –128dB-A @ Maximum Gain (Source Impedance 150 ohms, 20Hz-20kHz, A-weighted) Frequency Response 20Hz – 20kHz better than (Measured after ADC) ±1dB Gain Range 0dB – >45dB Input Impedance 1.3K Ohms INSTRUMENT INPUT Dynamic Range 104dBu...
