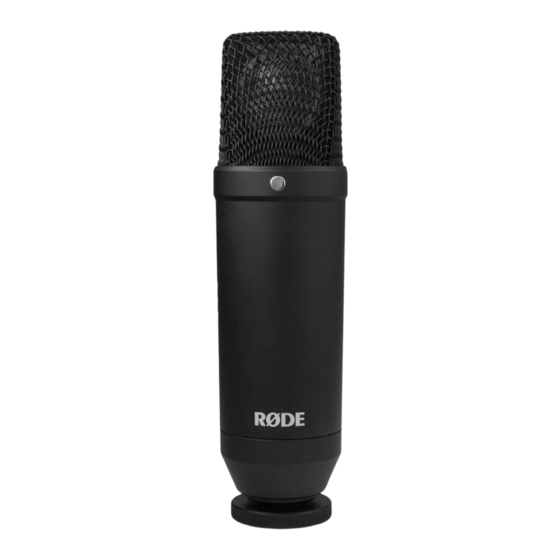

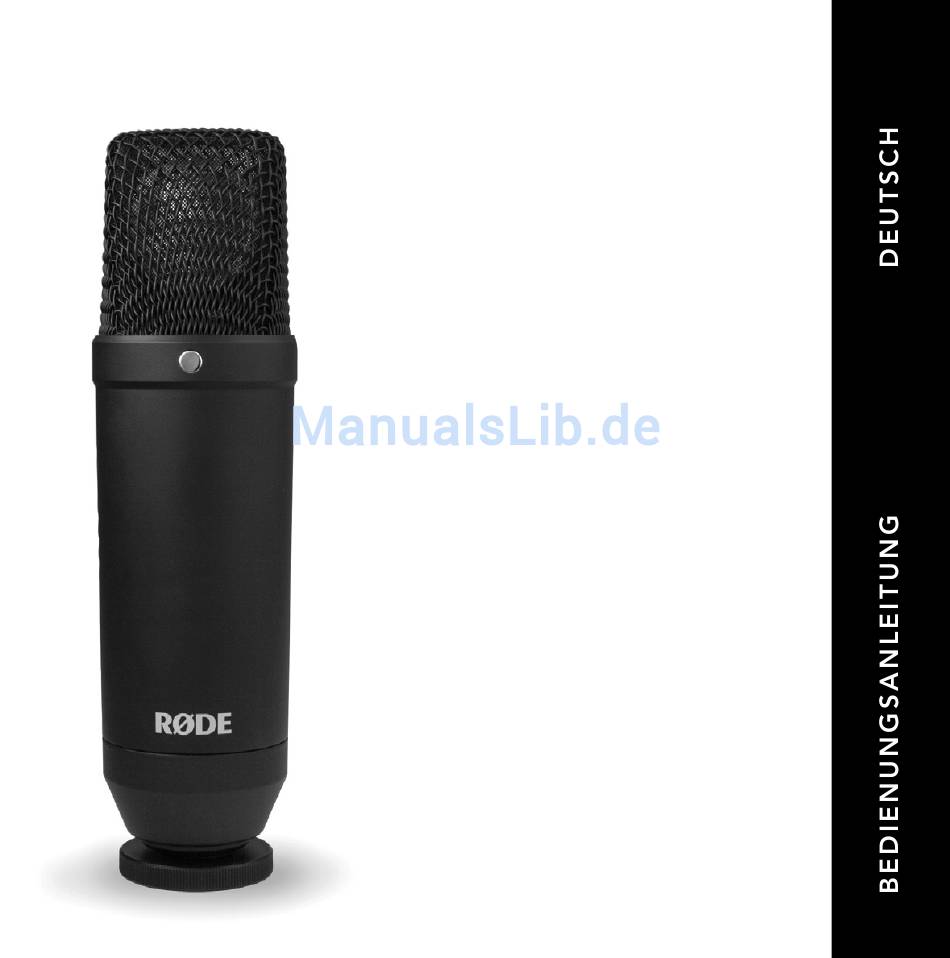

- Seite 1 1”-Nieren- Kondensator mikrofon mit minimalem Eigenrauschen www.rodemic.com/nt1...
- Seite 2 Schallquelle gezielt abgenommen wird – Signale im Hintergrund und an den Seiten sind merklich leiser. Das NT1 eignet sich übrigens nicht nur für Aufnahmezwecke, sondern auch für Podcasts, zum Nachvertonen von Filmen usw. Mit seinem extrem niedrigen Eigenrauschen eignet sich das NT1...
- Seite 3 Merkmale • Große Kapsel (1”) mit goldbedampfter Membran. • Nierencharakteristik. ® Lyre ® -Lagerung. • Interne elastische Rycote • Transformatorlose Schaltungstechnik mit extrem geringem Eigenrauschen. • Wegweisende Elektronik. • Robustes Gehäuse in Mattschwarz. • Vergoldete Ausgangsstecker. • Entwickelt und hergestellt in Australien. •...
-
Seite 4: Garantie
Garantie Für das NT1 gilt eine Garantiefrist von 2 Jahren ab dem Erstkaufdatum. Diese kann jedoch kostenlos auf zehn (10) Jahre verlängert werden, indem man das Mikrofon wie oben erwähnt registriert. Registrieren Sie Ihr NT1 jetzt, um Ihre kostenlose 10-Jahres- Garantie zu aktivieren. -
Seite 5: Technische Daten
Technische Daten 0˚ +5.0 -2.0 -2.0 -4.0 -6.0 -8.0 -10.0 -10.0 -12.0 -14.0 -16.0 -18.0 -20.0 -20.0 -22.0 -24.0 Richtcharakteristik -25.0 90˚ 270˚ dB rel. 1V/Pa Frequency: 500 Hz: 1000 Hz: 4000 Hz: 180˚ 8000 Hz: 14000 Hz: Übertragungsbereich... - Seite 6 Technische Daten Druckgradient Akustisches Prinzip JFET-Impedanzwandler mit bipolarem Aktive Elektronik Ausgangspuffer Richtcharakteristik Niere Übertragungsbereich 20Hz~20kHz Ausgangsimpedanz 100Ω Eigenrauschen Schalldruck von 4.5dBA (gemäß IEC651) Max. Ausgangspegel +8dBu (1kHz, 1% Klirrfaktor an 1kΩ) Empfi ndlichkeit –29dB re 1V/Pa (35mV @ 94dB Schalldruck) ±2dB @ 1kHz Dynamikbereich Schalldruck von 128dB...
- Seite 7 90dBA (gemäß IEC651) Fremdspannungsabstand 24V-Phantomspeisung Spannungsanforderungen 48V-Phantomspeisung XLR, 3 Stifte Ausgang Symmetrischer Ausgang: Pin 2 (+), Pin 3 (–) und Pin 1 (Masse) Nettogewicht 395g Zubehör SMR Spinne Staubhaube für Mikrofone...
-
Seite 8: Speisung Des Nt1
Schließen Sie alle Kabel an, bevor Sie die Phantomspeisung für das Mikrofon aktivieren und lösen Sie die Kabelverbindung niemals, solange die Speisung noch aktiv ist. Das NT1 erfordert eine Phantomspeisung mit einer Gleichstromspannung von 48V (P48) oder 24V (P24). Wenn das verwendete Mischpult bzw. der Vorverstärker diese Spannung nicht liefern kann, muss eine externe Stromversorgung verwendet werden. - Seite 9 Die meisten Mischpulte, Audioschnittstellen und Vorverstärker können Phantomspeisung liefern. Wenn das bei Ihrem Gerät nicht der Fall ist, können Sie eine externe Speisungseinheit kaufen und zwischen dem Vorverstärker und dem NT1 anschließen. Bedenken Sie, dass das NT1 eine P48- (48V) oder P24-Gleichstromspannung (24V) erfordert.
- Seite 10 Montage des NT1 Die SMR Spinne Das NT1 wird mit einer SMR Spinne geliefert. ® Die elastische Rycote ® Lyre -Aufhängung isoliert das Mikrofon gegen mechanische Störungen (Vibrationen, Stößen) und andere tieffrequente Störquellen. Vor der Installation muss der Gewindering an der Unterseite des NT1 gelöst...
- Seite 11 Wenn Sie das Mikrofon woanders aufstellen möchten, müssen Sie zuerst die Einstellschraube lösen, um Schäden an der Spinne zu vermeiden. Für Gesangsaufnahmen sollten Sie unbedingt den Popfi lter vor dem Mikrofon anbringen, um zu verhindern, dass Verschlusslaute (energische “P”-, “B”-, “T”- und “K”-Laute) die Mikrofonkapsel überfordern.
-
Seite 12: Allgemeine Bedienung
Allgemeine Bedienung Der goldene Punkt auf dem Gehäuse des NT1 zeigt die Vorderseite und folglich die Einsprechrichtung an. Das Mikrofon (der goldene Punkt) muss immer auf die Schallquelle gerichtet werden, die aufgenommen werden soll. Vor der eigentlichen Aufnahme der Schallquelle (Gesang, Musikinstrument usw.) sollten Sie mehrere Mikrofonplatzierungen... - Seite 13 Wie so oft bei einer Aufnahme muss man ein wenig mit der Mikrofonierung usw. experimentieren, um den bestmöglichen Sound zu fi nden. Bedenken Sie ferner, dass sich jeder etwas anderes unter einem “Optimal-Sound” vorstellt. Und noch etwas: Verlassen Sie sich vor allem auf Ihre Ohren statt auf Ihre Augen! Abbildung 3 Für Gesangsaufnahmen muss der Popfi...
-
Seite 14: Mikrofonplatzierung
Sänger befi nden muss, richtet sich nach so unterschiedlichen Faktoren wie der Raumakustik, dem Gesangsstil und der Stimmlage (hoch oder tief). Beginnen Sie mit folgender Faustregel: Bringen Sie den Popschutz am NT1 an und stellen Sie es ca. 15cm vom Sänger entfernt auf. - Seite 15 Der Popschutz hilft dem Sänger bei der Einhaltung eines mehr oder weniger gleichen Abstands zum Mikrofon, was sich u.a. positiv auf den Aufnahmepegel auswirkt. Je näher sich der Mund am Mikrofon befi ndet, desto voller und “intimer” klingt die Stimme. Bei einem größeren Abstand werden mehr Rauminformationen aufgenommen.
- Seite 16 Aufnahme elektrischer Gitarren/Bässe Für die Abnahme eines Gitarren- oder Bassverstärkers (statt des aus dem Instrument kommenden Signals) müssen Sie das Mikrofon etwas außerhalb der Achse des Lautsprechers (“Off-Axis”) stellen. Siehe Abbildung 4. Wenn der Vorverstärker keine PAD-Funktion bietet, müssen Sie das Mikro etwas weiter vom Verstärker entfernt aufstellen, um Übersteuerung des Mikrofons zu vermeiden.
- Seite 17 Aufnahme eines Klaviers in Mono Wenn Sie ein Klavier mit nur einem Mikrofon aufnehmen (müssen), sollte es sich ±60cm über der Mitte des Resonanzbodens befi nden und leicht zur Vorderseite des Klaviers geneigt werden (siehe Abbildung 5). 60cm Abbildung 5 Ordnen Sie das Mikrofon ±60cm über dem Resonanzboden an.
- Seite 18 Stereo-Aufnahme eines Klaviers Wenn Sie ein Klavier mit einem abgestimmten NT1-Paar im X/Y- Verfahren aufnehmen möchten, muss der Winkel zwischen den beiden Mikros 90~110° betragen. Die Mikrofone sollten sich über den Hämmern befi nden – richten Sie eines auf die Bass- und das andere auf die Diskantsaiten.
- Seite 19 Mono-Aufnahme einer akustischen Gitarre Eine oft gewählte Mikrofonposition für die Abnahme einer akustischen Gitarre befi ndet sich 20~30cm vor dem Hals/Korpus- Übergang. Richten Sie das Mikrofon auf die Stelle zwischen dem Schalloch und dem Halsende. Variieren Sie den Abstand und die Position eventuell, um einen noch besseren Sound zu erzielen.
- Seite 20 Eine oft verwendete Aufnahmetechnik beruht auf der Kombination eines Kleinmembranmikrofons (NT5 oder NT55) in unmittelbarer Nähe der Gitarre mit einem Großmembranmikro wie dem NT1 in einem Abstand von ±1m. Die mit den Mikrofonen abgegriffenen Signale können dann den eigenen Vorlieben entsprechend gemischt werden.
- Seite 21 Schlagzeugaufnahme mit einem Mikrofon Es gibt mehrere Ansätze für Schlagzeugaufnahmen: Ein “Overhead”-Mikrofon, zwei Mikrofone (X/Y oder breitere Aufstellung) oder die Einzelabnahme aller Trommeln und Becken (“Close Miking”). Wenn Sie nur ein Mikrofon für das Schlagzeug verwenden, sollte es sich über dem Zentrum des Kits befi nden. Die Aufstellungshöhe sollte der physischen Breite des Schlagzeugs entsprechen.
- Seite 22 Schlagzeugaufnahme mit zwei Overheads Wenn Sie zwei Mikrofone für das Schlagzeug verwenden dürfen, müssen diese sich in der gleichen Höhe wie im vorigen Beispiel (je nach der Schlagzeugbreite) und ±1~2m voneinander entfernt befi nden. Beide Mikrofone müssen sich gleich weit von der Bassdrum und Snare entfernt befi...
- Seite 23 XY-Schlagzeugaufnahme mit zwei Overheads Wenn Sie das Schlagzeug mit einem abgestimmten Paar im X/Y- Stereoverfahren aufnehmen möchten, müssen die Mikrofone genau wie bei Verwendung nur eines Mikros aufgestellt werden, d.h. mit dem goldenen Punkt nach unten und in einem 90~110°-Winkel zu einander.
-
Seite 24: Pflege Und Wartung
Pfl ege und Wartung Nach der Verwendung muss das NT1 aus der Spinne geholt, mit einem weichen, trockenen Tuch abgewischt und im beiliegenden Staubschutzbeutel oder Reißverschlussetui verstaut werden. Wenn Sie das Mikrofon häufi g benutzen, brauchen Sie es nicht jedes Mal auszubauen. Bitte bedecken Sie es in längeren Spielpausen jedoch mit dem Staubschutz: Er kann einfach über das... - Seite 25 Support Falls Sie Fragen zu oder Probleme mit Ihrem RØDE-Mikrofon haben, wenden Sie sich bitte zunächst an Ihren Händler. Nur ein Händler kann das Mikrofon bei Bedarf nämlich zur Reparatur einreichen. Wir verfügen über ein breit gespanntes Vertriebs-/Händlernetz. Falls Ihnen dennoch niemand in der Nähe helfen kann, können Sie sich direkt mit uns in Verbindung setzen.
- Seite 26 Kontaktaufnahme mit RØDE International 107 Carnarvon Street Silverwater NSW 2128 Australien 2745 N Raymond Ave Signal Hill CA 90755 PO Box 91028 Long Beach CA 90809-1028...
