Wichtige Sicherheitshinweise
Bitte bewahren Sie diese Anweisungen auf.
Dieses Handbuch enthält wichtige Sicherheits-, Installations- und Bedienungsanleitungen für den Laderegler. Die folgenden Symbole werden im gesamten Handbuch verwendet:
Weist auf einen potenziell gefährlichen Zustand hin. Seien Sie bei der Durchführung dieser Aufgabe äußerst vorsichtig
Weist auf ein kritisches Verfahren für den sicheren und ordnungsgemäßen Betrieb des Reglers hin
HINWEIS
Weist auf ein Verfahren oder eine Funktion hin, die für den sicheren und ordnungsgemäßen Betrieb des Reglers wichtig ist
Allgemeine Sicherheitsinformationen
- Lesen Sie alle Anweisungen und Warnhinweise im Handbuch, bevor Sie mit der Installation beginnen.
- Dieser Regler enthält keine vom Benutzer zu wartenden Teile. Zerlegen oder versuchen Sie NICHT, den Regler zu reparieren.
- Stellen Sie sicher, dass alle Verbindungen zum und vom Regler fest sitzen. Beim Herstellen von Verbindungen kann es zu Funkenbildung kommen. Stellen Sie daher sicher, dass sich keine brennbaren Materialien oder Gase in der Nähe der Installation befinden.
Sicherheit des Ladereglers
- Schließen Sie die Solarmodule NIEMALS ohne Batterie an den Regler an. Die Batterie muss zuerst angeschlossen werden. Dies kann zu einem gefährlichen Zustand führen, bei dem der Regler eine hohe Leerlaufspannung an den Klemmen aufweisen würde.
- Stellen Sie sicher, dass die Eingangsspannung 25 VDC nicht überschreitet, um dauerhafte Schäden zu vermeiden. Verwenden Sie die Leerlaufspannung (Voc), um sicherzustellen, dass die Spannung diesen Wert nicht überschreitet, wenn Sie Module in Reihe schalten.
- Der Laderegler sollte in Innenräumen in einer gut belüfteten, kühlen und trockenen Umgebung installiert werden.
- Lassen Sie KEIN Wasser in den Regler eindringen.
Batteriesicherheit
- Lassen Sie die positiven (+) und negativen (-) Anschlüsse der Batterie NICHT einander berühren.
- Verwenden Sie nur geschlossene Blei-Säure-, offene, Gel- oder Lithiumbatterien, die zyklenfest sein müssen.
- Beim Laden können explosive Batterie Gase vorhanden sein. Stellen Sie sicher, dass ausreichend Belüftung vorhanden ist, um die Gase abzuleiten.
- Seien Sie vorsichtig beim Umgang mit großen Blei-Säure-Batterien. Tragen Sie Augenschutz und halten Sie frisches Wasser bereit, falls es zu Kontakt mit Batteriesäure kommt.
- Überladung und übermäßige Gasentwicklung können die Batterieplatten beschädigen und Materialablösungen an diesen hervorrufen. Eine zu hohe oder zu lange Ausgleichsladung kann Schäden verursachen. Bitte überprüfen Sie sorgfältig die spezifischen Anforderungen der im System verwendeten Batterie.
- Die Ausgleichsladung (Equalization) wird nur für nicht-versiegelte / belüftete / offene / Nasszellen-Blei-Säure-Batterien durchgeführt.
- Entzerrung (Equalize) Sie KEINE VRLA-Typ AGM / GEL / LITHIUM Batterien, ES SEI DENN, dies ist vom Batteriehersteller erlaubt.
- Die Standard-Ladeparameter im Li-Modus sind nur für 12,8V Lithium-Eisenphosphat (LFP) Batterien programmiert. Bevor Sie den Wanderer zum Laden anderer Lithiumbatterietypen verwenden, stellen Sie die Parameter gemäß den Empfehlungen des Batterieherstellers ein.
Schließen Sie die Batterieklemmen BEVOR Sie die Solarmodule an den Laderegler anschließen. Schließen Sie NIEMALS Solarmodule an den Laderegler an, bevor die Batterie angeschlossen ist.
Allgemeine Informationen
Der Wanderer ist ein fortschrittlicher Laderegler für netzunabhängige Solaranwendungen und kann mit einer 12V-Batterie oder einem Batteriesystem verwendet werden. Durch die Integration hocheffizienter PWM-Ladung erhöht der Wanderer die Batterielebensdauer und verbessert die Systemleistung. Der Regler ist mit umfassenden Selbstdiagnose- und elektronischen Schutzfunktionen ausgestattet, um Schäden durch Installationsfehler oder Systemstörungen zu vermeiden.
Hauptmerkmale
- Optimiert für 12 VDC Systemspannung
- 30A Ladekapazität.
- Optionen für Deep Cycle Sealed (geschlossene Zyklenfeste), Gel, Flooded (offene) und Lithiumbatterien.
- 4-Stufen PWM-Ladung: Bulk (Hauptladung), Boost (Boost-Ladung). Float (Erhaltungsladung) und Equalization (Ausgleichsladung)
- Temperaturkompensation und automatische Korrektur der Lade- und Entladeparameter, wodurch die Batterielebensdauer verbessert wird.
- Schutz gegen: Rückstrom, Überladung, Kurzschluss und Verpolung.
- Minus geerdeter Regler
- Mehrere LED-Anzeigen für leicht ablesbaren Ladestatus und Batterieinformationen.
- Kompatibel mit externer Temperaturkompensation (Zubehör separat erhältlich)
- Integrierter Kommunikationsport für Fernüberwachung.
- Lädt tiefentladene Lithiumbatterien.
PWM-Technologie
Der Wanderer nutzt die Pulsweitenmodulations (PWM)-Technologie zum Laden der Batterie. Das Laden der Batterie ist ein strombasierter Prozess, daher steuert die Stromregelung die Batteriespannung. Für die genaueste Kapazitätsrückgabe und zur Vermeidung von übermäßigem Gasdruck muss die Batterie durch spezifizierte Spannungsregelungs-Sollwerte für die Absorption, Float (Erhaltung) und Equalization (Ausgleich) Ladestufen gesteuert werden. Der Laderegler verwendet eine automatische Tastverhältnisumwandlung, die Stromimpulse zur Ladung der Batterie erzeugt. Das Tastverhältnis ist proportional zur Differenz zwischen der erfassten Batteriespannung und dem spezifizierten Spannungsregelungs-Sollwert. Sobald die Batterie den spezifizierten Spannungsbereich erreicht hat, ermöglicht der Pulsladestrommodus der Batterie zu reagieren und eine akzeptable Laderate für den Batteriestand. Der Wanderer verfügt über einen 4-stufigen Batterieladealgorithmus für ein schnelles, effizientes und sicheres Laden der Batterie. Diese umfassen: Bulk Charge (Hauptladung), Boost Charge (Boost-Ladung), Float Charge (Erhaltungsladung) und Equalization (Ausgleichsladung).

Bulk Charge (Hauptladung): Dieser Algorithmus wird für die tägliche Ladung verwendet. Er nutzt 100% der verfügbaren Solarenergie, um die Batterie aufzuladen, und entspricht einem Konstantstrom.
Boost Charge (Boost-Ladung): Wenn die Batterie den Boost-Spannungssollwert erreicht hat, durchläuft sie eine Absorptionsphase, die einer Konstantspannungsregelung entspricht, um Erwärmung und übermäßige Gasentwicklung in der Batterie zu verhindern. Die Boost-Zeit beträgt 120 Minuten.
Float Charge (Erhaltungsladung): Nach der Boost-Ladung reduziert der Regler die Batteriespannung auf einen Erhaltungsspannungssollwert. Sobald die Batterie vollständig geladen ist, finden keine weiteren chemischen Reaktionen statt und der gesamte Ladestrom würde sich in Wärme oder Gas umwandeln. Aus diesem Grund reduziert der Laderegler die Ladespannung auf eine geringere Menge, während er die Batterie leicht lädt. Der Zweck hierfür ist, den Stromverbrauch auszugleichen und gleichzeitig die volle Batteriespeicherkapazität aufrechtzuerhalten. Falls eine Last, die der Batterie entnommen wird, den Ladestrom übersteigt, kann der Regler die Batterie nicht länger auf einem Erhaltungssollwert halten und der Regler beendet die Erhaltungsladestufe und kehrt zur Hauptladung zurück.
Equalization (Ausgleichsladung): Wird alle 28 Tage des Monats durchgeführt. Es handelt sich um eine absichtliche Überladung der Batterie für einen kontrollierten Zeitraum. Bestimmte Batterietypen profitieren von einer periodischen Ausgleichsladung, die den Elektrolyten umrühren, die Batteriespannung ausgleichen und die chemische Reaktion abschließen kann. Die Ausgleichsladung erhöht die Batteriespannung über die Standardergänzungsspannung hinaus, wodurch der Batterieelektrolyt vergast wird.
Sobald die Ausgleichsladung beim Laden der Batterie aktiv ist, wird dieser Zustand nur verlassen, wenn ein ausreichender Ladestrom vom Solarmodul vorhanden ist. Während der Ausgleichsladestufe sollte KEINE Last an den Batterien anliegen.
Überladung und übermäßige Gasentwicklung können die Batterieplatten beschädigen und Materialablösungen an diesen hervorrufen. Eine zu hohe oder zu lange Ausgleichsladung kann Schäden verursachen. Bitte überprüfen Sie sorgfältig die spezifischen Anforderungen der im System verwendeten Batterie.
Lithiumbatterie-Aktivierung
Der Wanderer PWM-Laderegler verfügt über eine Reaktivierungsfunktion, um eine "schlafende" Lithiumbatterie aufzuwecken. Die Schutzschaltung einer Lithiumbatterie schaltet die Batterie typischerweise ab und macht sie unbrauchbar, wenn sie tiefentladen ist. Dies kann passieren, wenn ein Lithium-Akkupack längere Zeit in einem entladenen Zustand gelagert wird, da die Selbstentladung die verbleibende Ladung allmählich aufbrauchen würde. Ohne die Aufweckfunktion zur Reaktivierung und zum Wiederaufladen der Batterien würden diese Batterien unbrauchbar und die Packs müssten entsorgt werden. Der Wanderer legt einen kleinen Ladestrom an, um die Schutzschaltung zu aktivieren, und wenn eine korrekte Zellenspannung erreicht werden kann, beginnt er eine normale Ladung.
Optionale Komponenten
Der Wanderer wird einzeln und ohne zusätzliche Komponenten geliefert. Optionale Komponenten, die separat erworben werden müssen:
Ferntemperatursensor (TS-R):

Misst die Temperatur an der Batterie und verwendet diese Daten für eine sehr genaue Temperaturkompensation. Der Sensor wird mit einem 9,8 Fuß langen Kabel geliefert, das an den Laderegler angeschlossen wird.
BT-1 Bluetooth Modul:

Das BT-1 Bluetooth Modul ist eine großartige Ergänzung für alle Renogy Laderegler mit einem RS232-Port und wird verwendet, um Laderegler mit der Renogy BT App zu koppeln. Nach dem Koppeln können Sie Ihr System überwachen und Parameter direkt von Ihrem Mobiltelefon oder Tablet aus ändern. Sie müssen sich nicht mehr fragen, wie Ihr System funktioniert, jetzt können Sie die Leistung in Echtzeit sehen, ohne das LCD des Reglers überprüfen zu müssen.

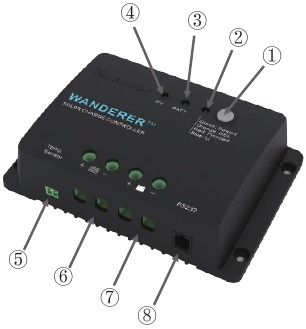

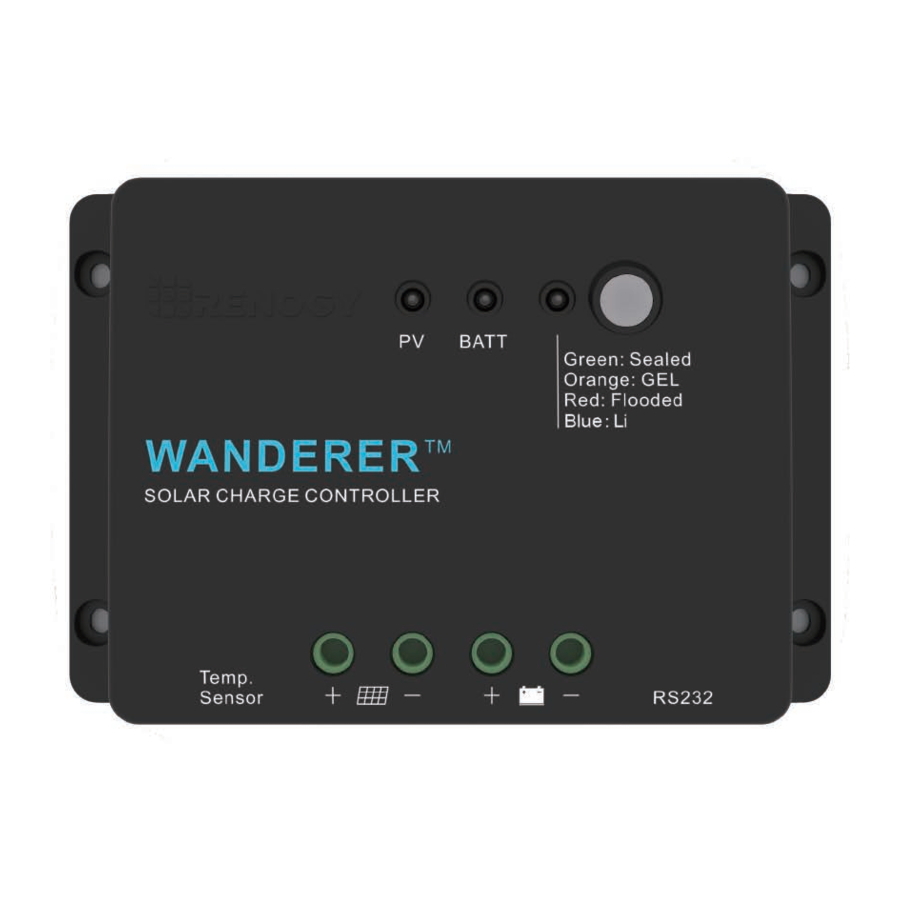

Identifizierung der Teile

Wichtige Teile
- Batterieauswahltaste
- Batterietyp-Anzeige
- Batterieanzeige
- PV-Anzeige
- Anschluss für Ferntemperatursensor (optionales Zubehör)
- PV-Klemmen
- Batterieklemmen
- RS-232 Anschluss (optionales Zubehör)
Installation
Schließen Sie zuerst die Batteriekabel an den Laderegler an, DANN die Solarmodule an den Laderegler. Schließen Sie NIEMALS Solarmodule an den Laderegler an, bevor die Batterie angeschlossen ist.
Ziehen Sie die Schraubklemmen nicht zu fest an. Dies könnte das Teil, das den Draht am Laderegler hält, beschädigen.
Beachten Sie die technischen Spezifikationen für maximale Kabelquerschnitte am Regler und für die maximale Stromstärke, die durch die Kabel fließt.
Montageempfehlungen:
Installieren Sie den Regler niemals in einem geschlossenen Gehäuse mit offenen Batterien. Es kann sich Gas ansammeln und es besteht Explosionsgefahr.
- Montageort wählen—platzieren Sie den Regler auf einer vertikalen Fläche, die vor direkter Sonneneinstrahlung, hohen Temperaturen und Wasser geschützt ist. Achten Sie auf gute Belüftung.
- Platzbedarf prüfen—vergewissern Sie sich, dass genügend Platz für die Kabelführung sowie oberhalb und unterhalb des Reglers für die Belüftung vorhanden ist. Der Abstand sollte mindestens 6 Zoll (150 mm) betragen.
- Löcher markieren
- Löcher bohren
HINWEIS: Der Wanderer ist nicht mit Schrauben für die Wandmontage ausgestattet. - Befestigen Sie den Laderegler.

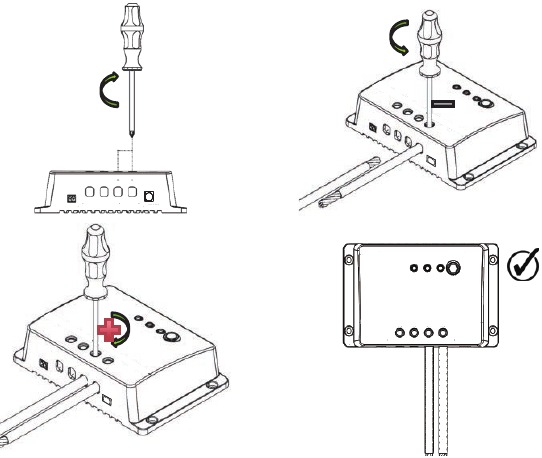

Batterie

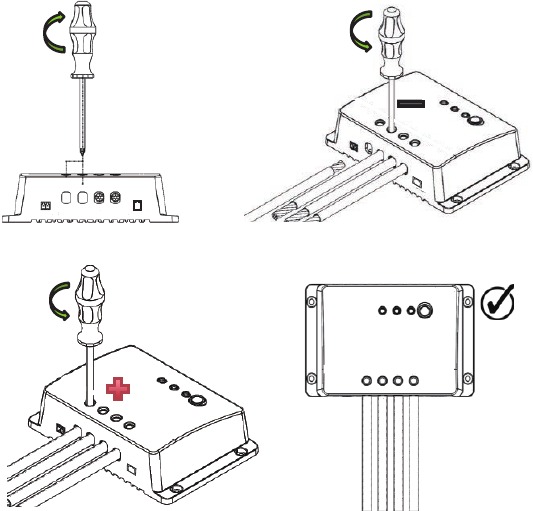

Solarmodul

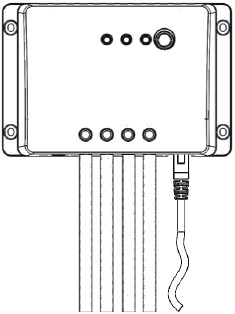

Bluetooth-Modul-Kommunikation (optional)

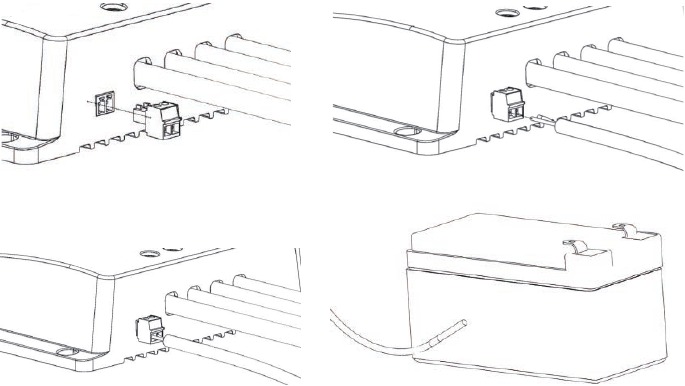

Temperatursensor (optional, nicht polaritätsempfindlich)

Platzieren Sie den Sensor nahe an der Batterie.
Betrieb
Nachdem die Batterie an den Laderegler angeschlossen wurde, schaltet sich der Regler automatisch ein. Die Bedienung dieses Reglers ist sehr einfach. Benutzer stellen den Batterietyp ein und überlassen den Rest der Arbeit dem Laderegler.
Einstellen des Batterietyps
Halten Sie einfach die graue Taste für etwa 7 Sekunden gedrückt, bis die LED blinkt. Sobald sie blinkt, drücken Sie die graue Taste erneut, um den gewünschten Batterietyp auszuwählen (sie sind farbcodiert), und lassen Sie den Regler einfach in Ruhe, bis das Blinken aufhört (dies sollte etwa 10 Sekunden dauern). Dies zeigt an, dass der Parameter eingestellt wurde.
HINWEIS: Wenn die LED-Leuchten nicht blinken, halten Sie die graue Taste erneut für 7 Sekunden gedrückt, lassen Sie sie los und drücken Sie die graue Taste sofort erneut, um das Blinken zu aktivieren.
| Batterietyp einstellen | |||
Sealed (Geschlossen) (Grün) | Gel (Orange) | Flooded (Offen) (Rot) | Li (Blau) |
LED-Anzeigen
Der Wanderer ist ein einfach zu bedienender Controller, der kaum oder gar keine Wartung erfordert. Benutzer können über den Status des Ladereglers anhand der LED-Anzeigen auf PV- und Batterieebene informiert werden. Die folgende Tabelle zeigt weitere Details zu den Anzeigen des Wanderer.
| PV-Anzeige | BATT-Anzeige | Controller-Status | |
Schnelles Blinken (Grün) | n.v. | PV-Anschluss ist überspannt | |
Dauerhaft (Grün) | n.v. | PV-Anschluss geringer Ausgang | |
Langsames Blinken (Grün) | ![]() | Dauerhaft (Grün) | Batterie wird normal geladen |
Langsames Blinken (Grün) | ![]() | Langsames Blinken (Grün) | Die Batterie befindet sich im Erhaltungsladungsmodus |
| n.v. | ![]() | Schnelles Blinken (Grün) | Die Batterie ist überspannt |
| n.v. | ![]() | Dauerhaft (Orange) | Die Batterie ist unterspannt |
| n.v. | ![]() | Dauerhaft (Rot) | Die Batterie ist tiefentladen |
| n.v. | ![]() | Langsames Blinken (Rot) | Die Batterie überhitzt |
Fehlerbehebung des Systemstatus
| Beschreibung | Fehlerbehebung |
| Batterie ist unterspannt | Verwenden Sie ein Multimeter, um die Nennspannung der Batterie zu überprüfen. Trennen Sie alle an die Batterie angeschlossenen Verbraucher, damit diese geladen werden kann. |
| Batterie ist überspannt | Verwenden Sie ein Multimeter, um die Spannung der Batterie zu überprüfen. Stellen Sie sicher, dass die Batteriespannung die Nennspezifikation des Ladereglers nicht überschreitet. Batterie trennen. |
| PV ist überspannt | Verwenden Sie ein Multimeter, um die Spannung der Module zu überprüfen. Stellen Sie sicher, dass sie die Spezifikation des Controllers erfüllen und 25 VDC nicht überschreiten. |
| PV-Anschluss geringer Ausgang | Der PV-Ausgang ist in den frühen Morgenstunden und am späten Nachmittag typischerweise niedriger. Dies sollte keine Fehlerbehebung erfordern, es sei denn, ein Solarpanel ist defekt. |
| Batterie überhitzt | Wenn die Wärme die Spezifikation des Controllers überschreitet, schaltet er sich automatisch ab. Der Controller nimmt den Betrieb wieder auf, sobald er eine Temperaturänderung erkennt. |
| Weitere Überlegungen | |
| Laderegler lädt tagsüber nicht, wenn die Sonne auf die Solarmodule scheint. | Bestätigen Sie, dass eine feste und korrekte Verbindung von der Batteriefank zum Laderegler und von den Solarmodulen zum Laderegler besteht. Verwenden Sie ein Multimeter, um zu überprüfen, ob die Polarität der Solarmodule an den Solaranschlüssen des Ladereglers vertauscht wurde. |
| Keine LED-Anzeige, wenn die Batterie an den Laderegler angeschlossen ist | Die Batteriespannung kann weniger als 9V betragen. Mindestens 9V sind erforderlich, um den Controller einzuschalten. |
| Batterie-LED-Leuchte blinkt nicht, wenn sie 7 Sekunden lang gehalten wird. | Die Batterieauswahl-LED muss aktiviert sein. Trennen Sie die Batterie vom Controller, verbinden Sie die Batterie dann wieder mit dem Controller, um ihn zurückzusetzen. Halten Sie dann die graue Taste 7 Sekunden lang gedrückt, lassen Sie die Taste los und drücken Sie dann sofort die graue Taste noch einmal, um einen Batterietyp auszuwählen. |
Wartung
Für die beste Leistung des Controllers wird empfohlen, diese Aufgaben von Zeit zu Zeit durchzuführen.
- Überprüfen Sie, ob der Controller in einem sauberen, trockenen und belüfteten Bereich montiert ist.
- Überprüfen Sie die Verkabelung zum Laderegler und stellen Sie sicher, dass keine Kabel beschädigt oder verschlissen sind.
- Ziehen Sie alle Klemmen fest und überprüfen Sie lose, gebrochene oder verschmorte Verbindungen.
Absicherung
| NEC Maximalstrom für verschiedene Kupferdrahtgrößen | |||||||||
| AWG | 16 | 14 | 12 | 10 | 8 | 6 | 4 | 2 | 0 |
| Max. Strom | 18A | 25A | 30A | 40A | 55A | 75A | 95A | 130A | 170A |
Bitte beachten Sie: Der NEC-Code schreibt vor, dass der Überstromschutz 15 A für 14 AWG, 20 A für 12 AWG und 30 A für 10 AWG Kupferkabel nicht überschreiten darf.
Sicherung vom Controller zur Batterie
Sicherung Controller zu Batterie = Nennstrom des Ladereglers
Z.B. 30A Wanderer = 30A Sicherung vom Controller zur Batterie
Sicherung von Solarmodul(en) zum Controller
Z.B. 200W; 2 X 100 W Module
Parallel
Gesamtstromstärke = Isc1 + Isc2 = (5.75A + 5.75A) * 1.56
Sicherung = Minimum von 11.5 * 1.56 = 17.94 = 18A Sicherung
Technische Daten
Elektrische Daten
| Beschreibung | Parameter |
| Nennsystemspannung | 12 VDC |
| Nennladestrom | 30A |
| Max. PV-Eingangsspannung | 25 VDC |
| Eigenverbrauch | ≤10mA |
| Temp.-Kompensation | -3mV/°C/2V |
| Max. Anschlussgröße | 10mm / 8 AWG |
| Betriebstemperatur | -35°C bis +45°C / -20°F bis 113°F |
| Nettogewicht | 0.29 kg 0.65 lb. |
| Abmessungen | 163.8 x 109.6 x 44.7mm / 6.5 x 4.3 x 1.8in |
| Schutzart | IP20 |
| Kommunikation | RS232 |
| Zertifizierung | , , FCC Part 15 Class B, RCM |
Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten werden. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird der Benutzer ermutigt, zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:
- Die Empfangsantenne neu ausrichten oder umstellen.
- Den Abstand zwischen Gerät und Empfänger vergrößern.
- Das Gerät an eine Steckdose an einem anderen Stromkreis anschließen, als an dem der Empfänger angeschlossen ist.
- Den Händler oder einen erfahrenen Radio-/TV-Techniker um Hilfe bitten.
Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.
Batterieladeparameter
| Batterietyp | SEALED/AGM | GEL | FLOODED | LI (LFP) |
| Überspannungswarnung | 16 V | 16 V | 16 V | 16 V |
| Ladeschlussspannung | 15.5 V | 15.5 V | 15.5 V | 15.5 V |
| Überspannungswiederherstellung | 15 V | 15 V | 15 V | 15 V |
| Boost-Ladespannung | 14.6 V | 14.2 V | 14.6 V | 14.2 V (Benutzer: 12.6-16V) |
| Erhaltungsladespannung | 13.8 V | 13.8 V | 13.8 V | ----- |
| Ausgleichsspannung | ----- | ----- | 14.8 V | ----- |
| Boost-Rückkehrspannung | 13.2 V | 13.2 V | 13.2 V | 13.2 V |
| Unterspannungswarnung | 12V | 12V | 12V | 12.1V |
| Unterspannungswiederherstellung | 12.2V | 12.2V | 12.2V | 12.3V |
| Tiefentladungswarnung | 11.1V | 11.1V | 11.1V | 11.1V |
| Tiefentladungswiederherstellung | 12.6 V | 12.6 V | 12.6 V | 12.6 V |
| Boost-Dauer | 2 Stunden | 2 Stunden | 2 Stunden | ----- |
| Ausgleichsintervall | ----- | ----- | 28 Tage | ----- |
| Ausgleichsdauer | ----- | ----- | 2 Stunden | ----- |
* Batterieladeparameter im LI-Modus können mit der Renogy BT App programmiert werden.
** Standard-Ladeparameter im LI-Modus sind für 12,8V LFP-Batterien programmiert. Bevor Sie den Wanderer zum Laden anderer Lithiumbatterietypen verwenden, stellen Sie die Parameter gemäß den Empfehlungen des Batterieherstellers ein.

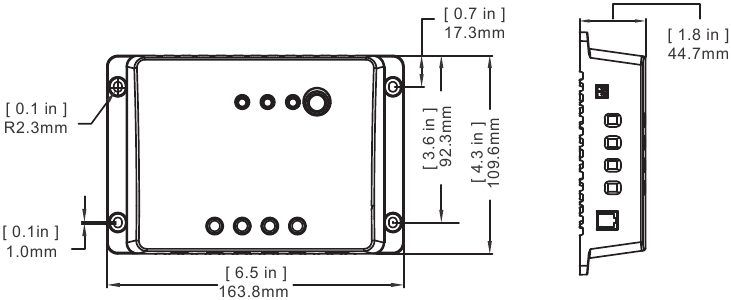

Abmessungen
