KAIWEETS KM117B - STECKDOSENTESTER-HANDBUCH

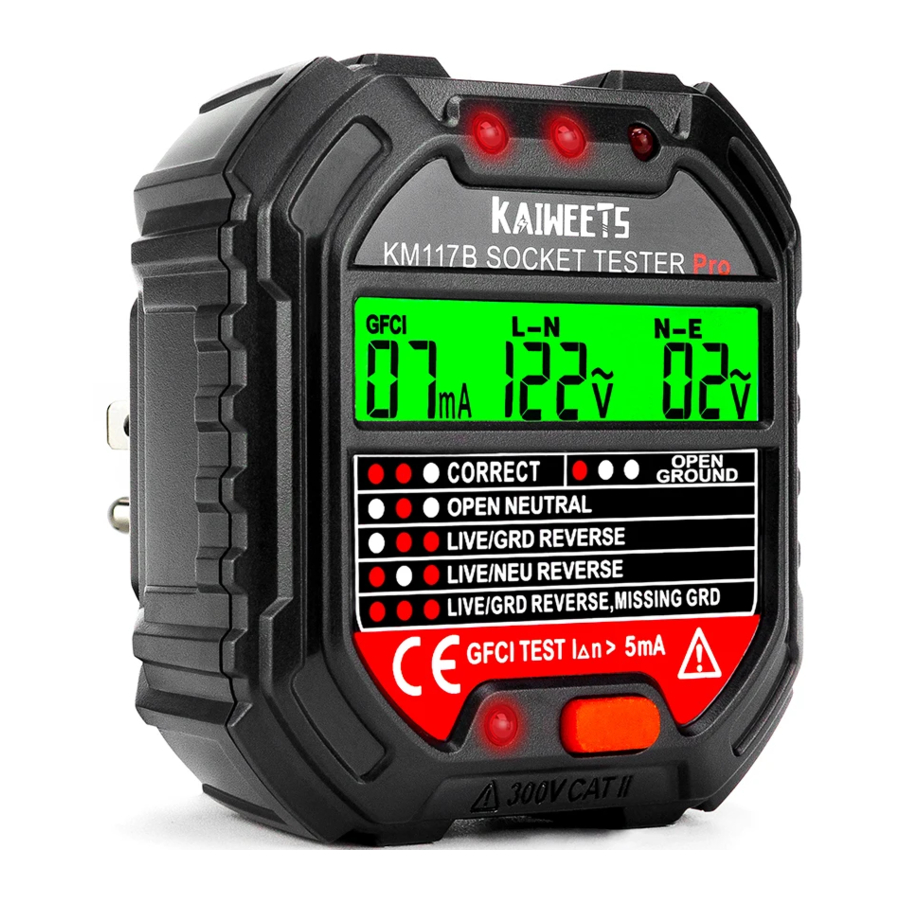

Entwickelt, um häufige Verdrahtungsprobleme in Standard- und FI-Steckdosen zu erkennen.
Zusätzlich kann das Prüfgerät mit dem LCD die Phasenspannung, Leckspannung und den Strom messen.

Diagnosetabelle

Anzeige	Zustand			Erklärung
	KORREKT			Steckdose ist korrekt verdrahtet
	UNTERBRECHUNG ERDE			Erdkontakt ist nicht verbunden; Erdleiter ist nicht an die Erde angeschlossen.
	UNTERBRECHUNG NEUTRALLEITER			Neutralleiterkontakt ist nicht verbunden
	PHASE / ERDE VERTAUSCHT			Phasen- und Erdverbindungen sind vertauscht
	PHASE / NEUTRAL VERTAUSCHT			Phasen- und Neutralleiterverbindungen sind vertauscht
	PHASE / ERDE VERTAUSCHT, UNTERBROCHENE ERDUNG			Vertrauschte Verbindung zwischen Phase und Erdleiter, und der Erdleiter ist nicht angeschlossen.

Anzeige leuchtet
Anzeige leuchtet nicht

Hinweis: Dieses Prüfgerät kann eine vertauschte Verbindung zwischen Neutralleiter und Erdleiter nicht unterscheiden,

Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen, bevor Sie Prüfgeräte verwenden. Die Nichtbeachtung der Anweisungen kann zum Tod oder zu schweren Verletzungen führen.

• Überprüfen Sie vor jedem Gebrauch die Funktion des Prüfgeräts, indem Sie es an einer bekannten spannungsführenden und korrekt verdrahteten Steckdose testen. Nicht verwenden, wenn das Prüfgerät in irgendeiner Weise beschädigt erscheint.
• Das Prüfgerät ist nur für den Innenbereich bestimmt. Andere an den zu prüfenden Stromkreis angeschlossene Geräte können das Prüfgerät stören; trennen Sie den Stromkreis vor dem Testen.
• Dieses Prüfgerät erkennt nur häufige Verdrahtungsprobleme. Konsultieren Sie immer einen qualifizierten Elektriker, um Verdrahtungsprobleme zu beheben.

Test der Verdrahtungskonfiguration

Angezeigte Zustände: KORREKT, UNTERBRECHUNG ERDE, UNTERBRECHUNG NEUTRALLEITER, PHASE/ERDE VERTAUSCHT, PHASE/NEUTRAL VERTAUSCHT, PHASE/ERDE VERTAUSCHT, UNTERBROCHENE ERDUNG.

NICHT angezeigte Zustände: Qualität der Erdung, mehrere Phasenleiter, Kombinationen von Defekten, Vertauschung von geerdeten und Erdungsleitern. Alle an den zu prüfenden Stromkreis angeschlossenen Geräte oder Ausrüstungen sollten ausgesteckt werden, um die Möglichkeit fehlerhafter Messwerte zu reduzieren.

FI-Steckdosen

1. Lesen Sie vor der Verwendung dieses Prüfgeräts das Benutzerhandbuch der FI-Steckdose, um Informationen zur Funktionsweise der spezifischen Steckdose zu erhalten.
2. Stecken Sie das Prüfgerät in die zu testende Steckdose, um die korrekte Verdrahtung zu überprüfen. Die Leuchten am Prüfgerät sollten aufleuchten.
3. Strom, Phasenspannung (L_ N) und Leckspannung (N_ E) ablesen.
4. Drücken Sie die Testtaste an der FI-Steckdose, Drücken Sie die FI-Taste nur, wenn die Leuchten als " " (KORREKT) leuchten. Die FI-Leuchte sollte aufleuchten. Hat der FI ausgelöst und sind alle Leuchten am Prüfgerät erloschen?
   JA: Setzen Sie den FI durch Drücken der Reset-Taste zurück. Der FI funktioniert ordnungsgemäß.
   NEIN: Fahren Sie mit Schritt 5 fort.
5. Hat die FI-Leuchte aufgeleuchtet?
   JA: Der FI funktioniert nicht ordnungsgemäß oder die Steckdose ist falsch verdrahtet. Konsultieren Sie einen qualifizierten Elektriker.
   NEIN: Das Prüfgerät funktioniert ordnungsgemäß.


Hinweis:

1. Die Testzeit sollte 5 Minuten nicht überschreiten.
2. Achten Sie bei der Verwendung darauf, die FI-Taste nicht zu berühren, um den Fehlerstromschutzschalter nicht auszulösen und unnötige Verluste zu verursachen.
3. Überprüfen Sie den Stromkreis, schalten Sie dabei die verwendeten Haushaltsgeräte aus und stellen Sie sicher, dass der Stromausfall keine Sicherheitsrisiken verursacht.

Spannungstest

Stecken Sie das Prüfgerät in eine handelsübliche dreipolige Steckdose. Lesen Sie die Phasenspannung (L_ N) und die Leckspannung (N _ E) ab.

Die N-E-Spannung ist normalerweise "0" (Null) oder nahe "0" (Null). Wenn der N-E-Spannungswert zu groß ist, wechselt der LCD-Bildschirm von Grün zu Orange. Die Gründe dafür sind:

1. Der Stromverbrauch ist zu hoch, der Draht ist zu dünn oder zu lang (der Widerstand ist zu groß).
2. Der Neutralleiteranschluss ist locker, hat schlechten Kontakt oder ist oxidiert.
3. Der Neutralleiter ist unterbrochen oder stark oxidiert, die elektrischen Geräte können keinen Stromkreis bilden und es entsteht ein Spannungsabfall durch die elektrischen Geräte zwischen dem Neutralleiter und dem Erdleiter (bestimmt durch den Spannungsabfall der Last-Elektrogeräte).

Hinweis:
Wenn der Steckdosenanschluss nicht korrekt ist, kann die Leckspannung nicht gemessen werden.

Reinigung

Mit einem sauberen, trockenen, fusselfreien Tuch abwischen. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel,

Technische Daten

• Betriebsspannung: 90-250V/45-65Hz
• Phasenspannung: 90-250V/45-65Hz Genauigkeit: +(2.0%+2)
• Leckspannung: 0-99V /45-65Hz Genauigkeit, +(2.0%+2)
• Betriebstemperatur: 0°C-40°C
• Betriebsfeuchtigkeit: 20%~70%RH
• Lagertemperatur: -10°C—50°C
• Lagerfeuchtigkeit: 20%~80%RH
• Höhe: ⩽ 2000m
• FI-Test: >5mA
• FI-Betriebsspannung: 110V±20V
