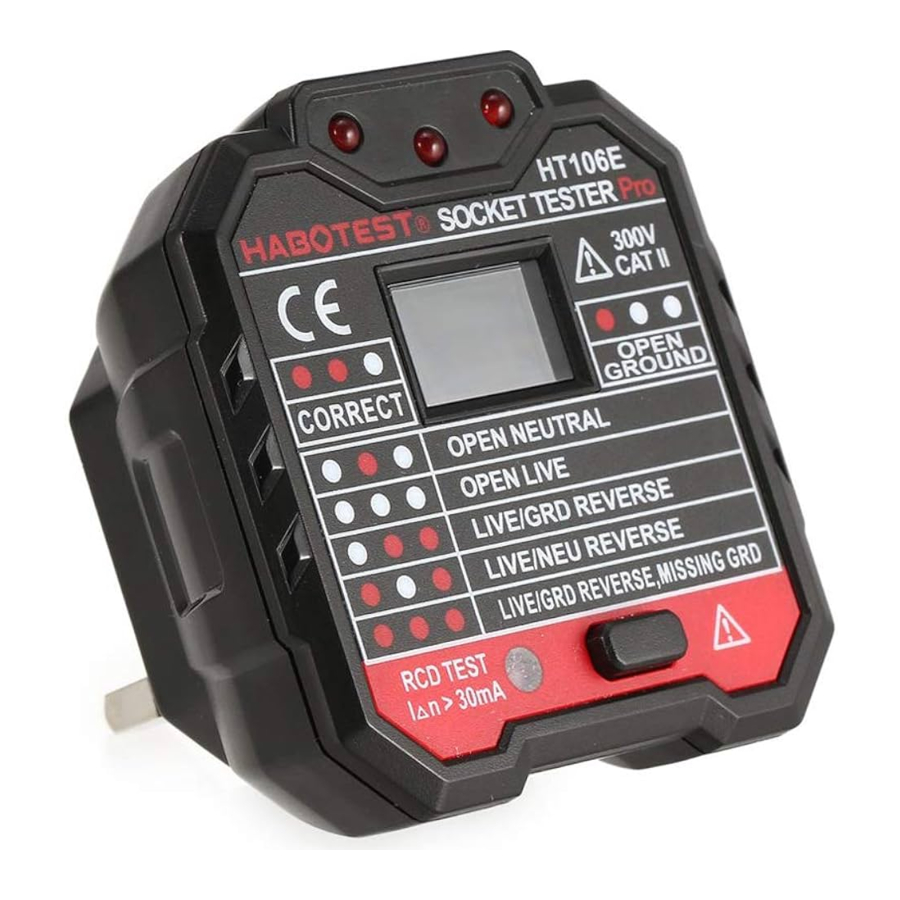

KAIWEETS HT106E - STECKDOSTENTESTER-HANDBUCH

Entwickelt zur Erkennung gängiger Verdrahtungsprobleme in Standard- und RCD-Steckdosen. Zusätzlich kann das Prüfgerät mit dem LCD die Steckdosenspannung messen.

Diagnosetabelle

Anzeige	Zustand	Erklärung
	KORREKT	Steckdose ist korrekt verdrahtet
	UNTERBROCHENER SCHUTZLEITER	Schutzkontakt ist nicht verbunden; Erdleiter ist nicht an Erde angeschlossen.
	UNTERBROCHENER NEUTRALLEITER	Neutralleiterkontakt ist nicht verbunden
	UNTERBROCHENER PHASENLEITER	Phasenkontakt ist nicht verbunden
	PHASE/ERDE VERTAUSCHT	Phasen- und Erdverbindungen sind vertauscht
	PHASE/NEUTRALLEITER VERTAUSCHT	Phasen- und Neutralleiterverbindungen sind vertauscht
	PHASE/ERDE VERTAUSCHT, ERDE UNTERBROCHEN	Vertauchte Verbindung zwischen Phase und Erdleiter, und der Erdleiter ist nicht angeschlossen.

* Anzeige leuchtet
Anzeige leuchtet nicht

Hinweis: Dieses Prüfgerät kann eine vertauschte Verbindung zwischen Neutralleiter und Erdleiter nicht erkennen.

Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen, bevor Sie Prüfgeräte bedienen. Die Nichtbeachtung der Anweisungen kann zu Tod oder schweren Verletzungen führen.

• Vergewissern Sie sich vor jedem Gebrauch der Funktionstüchtigkeit des Prüfgeräts, indem Sie es an einer bekannten spannungsführenden und korrekt verdrahteten Steckdose testen. Nicht verwenden, wenn das Prüfgerät in irgendeiner Weise beschädigt erscheint.
• Das Prüfgerät ist nur für den Innenbereich bestimmt. Andere an den zu prüfenden Stromkreis angeschlossene Geräte oder Vorrichtungen könnten das Prüfgerät stören; trennen Sie den Stromkreis vor dem Test.
• Dieses Prüfgerät erkennt nur gängige Verdrahtungsprobleme. Konsultieren Sie immer einen qualifizierten Elektriker, um Verdrahtungsprobleme zu beheben.

Prüfung der Verdrahtungskonfiguration

Angezeigte Zustände: korrekte Verdrahtung, unterbrochener Schutzleiter, vertauschte Polarität, unterbrochene Phase, unterbrochener Neutralleiter und Phase/Erde vertauscht.

NICHT angezeigte Zustände: Qualität der Erdung, mehrere Phasenleiter, Kombinationen von Fehlern, Vertauschung von geerdeten und Erdungsleitern.

Alle an den zu prüfenden Stromkreis angeschlossenen Geräte oder Ausrüstungen sollten ausgesteckt werden, um die Möglichkeit fehlerhafter Messwerte zu verringern.

Standard-Steckdosen

1. Vergewissern Sie sich der Funktionstüchtigkeit des Prüfgeräts, indem Sie es an einer bekannten spannungsführenden und korrekt verdrahteten Steckdose testen.
2. Stecken Sie das Prüfgerät in die Steckdose.
3. Vergleichen Sie die leuchtenden Anzeigen am Prüfgerät mit dem auf dem Prüfgerät aufgedruckten Schlüsselsystem.
4. Wenn das Prüfgerät anzeigt, dass die Steckdose nicht korrekt verdrahtet ist, konsultieren Sie einen qualifizierten Elektriker.

Hinweis:

1. Die Testzeit sollte 5 Minuten nicht überschreiten.
2. Achten Sie bei der Verwendung darauf, den RCD-Knopf nicht zu berühren, um den Fehlerstromschutzschalter nicht auszulösen und unnötige Verluste zu vermeiden.

RCD-Steckdosen

1. Überprüfen Sie vor der Verwendung dieses Prüfgeräts die Bedienungsanleitung der RCD-Steckdose, um Informationen zur Funktionsweise der jeweiligen Steckdose zu erhalten.
2. Stecken Sie das Prüfgerät in die zu prüfende Steckdose, um die korrekte Verdrahtung zu überprüfen. Die Anzeigen am Prüfgerät sollten aufleuchten. Drücken Sie den RCD-Knopf nur, wenn die Anzeigen als " " (KORREKT) leuchten.
3. Drücken Sie den Testknopf an der RCD-Steckdose. Die RCD-Anzeige sollte aufleuchten.
   Hat der RCD ausgelöst und sind alle Anzeigen am Prüfgerät erloschen?
   JA: Setzen Sie den RCD durch Drücken der Reset-Taste zurück. Der RCD funktioniert ordnungsgemäß.
   NEIN: Fahren Sie mit Schritt 4 fort.
4. Hat die RCD-Anzeige aufgeleuchtet?
   JA: Der RCD funktioniert nicht ordnungsgemäß oder die Steckdose ist falsch verdrahtet. Konsultieren Sie einen qualifizierten Elektriker.
   NEIN: Das Prüfgerät funktioniert nicht ordnungsgemäß. Bitte kontaktieren Sie uns bezüglich der Produktgarantie.


Spannungstest

Stecken Sie das Prüfgerät in eine Standardsteckdose in Großbritannien. Lesen Sie den Spannungswert der Steckdose vom Bildschirm des Prüfgeräts ab, die Einheit ist V.
Messbereich: 48-250V/45-65Hz; Genauigkeit: ± (2.0%+2)

Reinigung

Mit einem sauberen, trockenen, fusselfreien Tuch abwischen. Verwenden Sie keine scheuernden Reiniger oder Lösungsmittel.

Technische Daten

• Betriebsspannung: 48~250V/ 45~65Hz
• Betriebstemperatur: 0°C—40°C
• Betriebsfeuchtigkeit: 20%~75%RH
• Lagertemperatur: -10°C~50°C
• Lagerfeuchtigkeit: 20%~80%RH
• Höhe: ⩽ 2000m
• RCD-Test: >30mA

Bevollmächtigter Vertreter im Vereinigten Königreich
Firmenname: YH Consulting Limited
Adresse: C/O YH Consulting Limited Office 147,
Centurion House, London Road, Stainless-upon-Thames Staines, Surrey, London, TW18 4AX
Tel: +44 07514-677868
Email: H2YHUK@gmail.com

Fragen oder Bedenken? support@kaiweets.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

KAIWEETS HT106E - STECKDOSTENTESTER-HANDBUCH herunterladen
