KAIWEETS VT501 - Spannungsprüfer-Handbuch

Sicherheitshinweise

Um mögliche Stromschläge oder Personenschäden zu vermeiden, beachten Sie bitte die folgenden Spezifikationen.

• Lesen Sie dieses Handbuch vor der Verwendung des Instruments sorgfältig durch und befolgen Sie die Anweisungen in diesem Handbuch strikt, da sonst die vom Instrument bereitgestellte Schutzfunktion beschädigt oder geschwächt werden kann.
• Seien Sie vorsichtig, wenn Sie Spannungen über 60 VDC messen. Solche Spannungen können die Gefahr eines Stromschlags verursachen.
• Messen Sie keine Spannung, die höher als der Nennwert zwischen den Anschlüssen oder zwischen den Anschlüssen und Masse ist.
• Überprüfen Sie die ordnungsgemäße Funktion des Instruments, indem Sie eine bekannte Spannung messen. Verwenden Sie es nicht, wenn es abnormal oder beschädigt ist.
• Überprüfen Sie vor der Verwendung des Instruments, ob das Gehäuse Risse oder beschädigte Kunststoffteile aufweist. Falls ja, verwenden Sie es nicht.
• Verwenden Sie das Instrument gemäß der im Instrument oder Handbuch angegebenen Messkategorie und Spannungsbewertung.
• Beachten Sie die örtlichen Sicherheitsvorschriften. Tragen Sie persönliche Schutzausrüstung (wie zugelassene Gummihandschuhe, Masken und feuerhemmende Kleidung), um Stromschläge und Lichtbogenverletzungen zu vermeiden, wenn gefährliche spannungsführende Leiter freiliegen.
• Wenn die Anzeige für niedrigen Batteriestand erscheint, wechseln Sie die Batterie rechtzeitig aus, um Messfehler zu vermeiden.
• Verwenden Sie das Instrument nicht in Anwesenheit von explosiven Gasen oder Dämpfen oder in einer feuchten Umgebung.
• Verwenden Sie das Messgerät nicht, wenn das Messgerät entfernt oder die Batterieabdeckung geöffnet ist.

Aufbau des Messgeräts

1. Positive Messspitze
2. Taschenlampe
3. Power-Taste
4. LCD-Anzeige
5. HOLD-Taste
6. Licht-/Hintergrundbeleuchtungstaste
7. Negative Klemme

Messbetrieb

Ein-/Ausschalten
Halten Sie die Power-Taste für ca. 2 Sekunden gedrückt, um den Tester ein- oder auszuschalten.

Daten halten
Drücken Sie die HOLD-Taste kurz, um die Daten zu sperren und freizugeben.

Taschenlampe
Halten Sie die Licht-/Hintergrundbeleuchtungstaste für ca. 2 Sekunden gedrückt, um das Licht ein- oder auszuschalten.

Hintergrundbeleuchtung
Drücken Sie die Licht-/Hintergrundbeleuchtungstaste kurz, um die Hintergrundbeleuchtung ein- oder auszuschalten.

Automatische Abschaltung

• Das Instrument schaltet sich bei keiner Bedienung innerhalb von 15 Minuten automatisch ab.
• Halten Sie die Licht-/Hintergrundbeleuchtungstaste gedrückt und schalten Sie das Instrument ein, um die automatische Abschaltfunktion zu deaktivieren. Nach einem Neustart nimmt das Instrument die Funktion wieder auf.

Intelligenter Messmodus

Dieser Messmodus ist standardmäßig aktiviert, wenn das Instrument eingeschaltet wird. In diesem Modus können Gleichspannung, Widerstand und Durchgang gemessen werden, und das Messsignal wird automatisch erkannt.

1. Drücken Sie die Power-Taste, um das Instrument einzuschalten. Das Display zeigt "---" an, und das Instrument wechselt in den intelligenten Messmodus.
2. Das Messgerät erkennt das Messsignal automatisch, indem die Messspitze an die Stromversorgung oder den Widerstand gehalten wird.
3. Wenn der Widerstand gemessen wird und der Widerstand < 50Ω beträgt, ertönt der Summer.
4. Lesen Sie die Messergebnisse vom Display ab.

Hinweis: Die minimale erkennbare Spannung in diesem Modus beträgt 0,8V

• Messen Sie keine Spannung über 110V, da das Instrument sonst beschädigt wird.
• Achten Sie bei der Messung hoher Spannungen besonders auf die Sicherheit, um Stromschläge oder Personenschäden zu vermeiden.
• Überprüfen Sie vor der Verwendung die Funktion des Instruments mit einer bekannten Spannung und bestätigen Sie, dass es ordnungsgemäß funktioniert.

Hinweis: Wenn der Messkreis ein- oder ausgeschaltet ist, kann der Messwert durch andere Schaltkreise zwischen Messgerät und Messspitze beeinflusst werden.

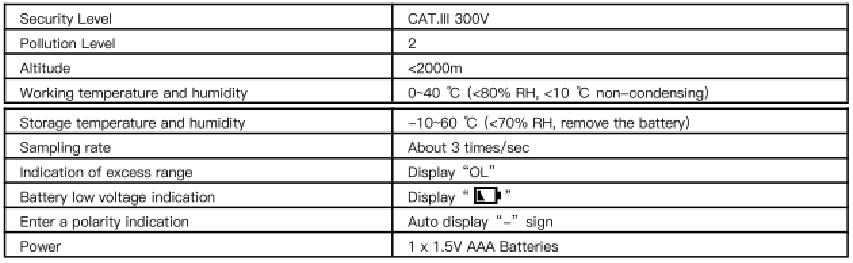

Allgemeine Technische Daten

Genauigkeitsspezifikationen

Referenzbedingungen: Umgebungstemperatur 18°C bis 28°C, Luftfeuchtigkeit ≤80%
Genauigkeit: ±(%+5 )

Gleichspannung

Widerstand

Durchgang

Wartung

Reinigung:
Beenden Sie die Messung und schalten Sie das Instrument aus. Wischen Sie das Gehäuse mit einem feuchten Tuch oder milden Reinigungsmittel ab. Verwenden Sie keine Scheuer- oder Lösungsmittel.

Halten Sie das Innere des Instruments stets sauber und trocken, um Stromschläge oder Beschädigungen des Instruments zu vermeiden.

Batterie ersetzen:

1. Schalten Sie das Gerät aus.
2. Verwenden Sie einen Schraubendreher, um die Batterieabdeckung abzuschrauben und zu entfernen.
3. Entfernen Sie die alte Batterie und ersetzen Sie sie durch eine neue gleicher Größe. Beachten Sie die Polarität der Batterie. Im Batteriefach befindet sich für jede Batterie eine Markierung für positive und negative Polarität.
4. Setzen Sie die Batterieabdeckung wieder in ihre ursprüngliche Position und verschließen Sie die Batterieabdeckung mit Schrauben.

• Um falsche Messwerte, die zu Stromschlägen oder Personenschäden führen können, zu vermeiden, ersetzen Sie die Batterie sofort, wenn sie schwach ist. Schließen Sie die Batterie nicht kurz und vertauschen Sie nicht die Polarität, um die Batterie zu entladen.
• Um einen sicheren Betrieb und Wartung des Instruments zu gewährleisten, entfernen Sie bei längerem Nichtgebrauch die Batterie, um Schäden am Produkt durch Auslaufen der Batterie zu vermeiden.
