Alesis io2 Express 24-Bit USB Audio-Interface Handbuch

Inhalt

REGISTRIERUNG

Bitte besuchen Sie http://www.alesis.com, um Ihr iO2 EXPRESS zu registrieren. Die Registrierung Ihres Produkts stellt sicher, dass wir Sie über neue Produktentwicklungen auf dem Laufenden halten und Ihnen erstklassigen technischen Support bieten können, falls Sie auf Probleme stoßen sollten.

LIEFERUMFANG

  • iO2 EXPRESS
  • USB-Kabel
  • Software-CD
  • Schnellstartanleitung
  • Broschüre mit Sicherheitshinweisen und Garantieinformationen

ANSCHLUSSPLAN

Anschlussplan

Hinweise:

  • Beim Aufnehmen einer Gitarre oder eines Basses mit einem aktiven Tonabnehmer stellen Sie den MIC/LINE / GUITAR SWITCH des iO2 EXPRESS auf "MIC/LINE" (MIC/LINE). Wenn Ihr Instrument einen passiven Tonabnehmer verwendet, stellen Sie den Schalter auf "GUITAR" (GITARRE).
  • Verwenden Sie den MIC INPUT und den GUITAR/LINE INPUT nicht gleichzeitig auf einem Kanal. Dies kann den Kanal überlasten und Verzerrungen verursachen.
  • Schließen Sie das iO2 EXPRESS direkt an Ihren Computer an und vermeiden Sie die Verwendung eines USB-Hubs. Hubs können die Audio- und MIDI-Taktsignale des iO2 EXPRESS stören.
  • Um elektrisches Brummen bei hohen Verstärkungseinstellungen zu reduzieren, halten Sie das Netzteil des iO2 EXPRESS von Ihrem Gitarrenkabel und den Kanaleingängen des iO2 EXPRESS fern.

SYSTEMANFORDERUNGEN

Mindestanforderungen für PC:

  • Pentium III 450 MHz Prozessor
  • 128 MB RAM
  • Verfügbarer USB 1.1 Anschluss
  • Windows XP (mit installiertem Service Pack 2)

Mindestanforderungen für Macintosh:

  • Jeder Apple Computer mit nativer USB-Unterstützung
  • Mac OS X "Jaguar" Version 10.2 oder höher
  • 128 MB RAM

Empfohlene PC-Anforderungen:

  • Pentium 4 oder Athlon Prozessor
  • 512 MB RAM
  • 7.200 U/Min Festplatte
  • Verfügbarer USB 1.1 Anschluss
  • Windows XP (mit installiertem Service Pack 2)

Empfohlene Macintosh-Anforderungen:

  • G4 733-MHz Prozessor oder schneller
  • 7.200 U/Min Festplatte
  • Mac OS X "Jaguar" Version 10.2 oder höher
  • 512 MB RAM

AUDIO-SETUP

Das iO2 EXPRESS ist ein klassenkonformes Gerät, das mit jeder digitalen Audio-Workstation oder Aufnahmesoftware verwendet werden kann, die USB-Audio unterstützt. Um Ihr iO2 EXPRESS in die Lage zu versetzen, Audio an Ihren Computer zu senden und von diesem zu empfangen, befolgen Sie die nachstehenden Anweisungen für das Betriebssystem Ihres Computers:

WINDOWS 7:

  1. Verwenden Sie das mitgelieferte Kabel, um das iO2 EXPRESS mit Ihrem Computer zu verbinden.
  2. Gehen Sie zu Start Menü Systemsteuerung Hardware und Sound Sound.
  3. Klicken Sie auf die Registerkarte Wiedergabe und wählen Sie USB Audio Codec* als Standardgerät aus.
  4. Klicken Sie auf die Registerkarte Aufnahme und wählen Sie USB Audio Codec* als Standardgerät aus.
  5. Klicken Sie unten rechts auf Eigenschaften.
  6. Wählen Sie in dem neuen Fenster die Registerkarte Erweitert und wählen Sie 2-Kanal, 16-Bit, 44100 Hz (CD-Qualität) als Standardformat.
  7. Deaktivieren Sie beide Kästchen unter Exklusiv-Modus.
  8. Klicken Sie auf die Registerkarte Pegel und stellen Sie den Schieberegler auf "4" (4).
  9. Klicken Sie auf OK, um das Fenster Eigenschaften zu schließen.
  10. Klicken Sie auf OK, um die Systemsteuerung Sound zu schließen.

WINDOWS VISTA:

  1. Verwenden Sie das mitgelieferte Kabel, um das iO2 EXPRESS mit Ihrem Computer zu verbinden.
  2. Gehen Sie zu Start Menü Systemsteuerung Sound. (Wenn Sie Sound nicht sehen, wählen Sie Zur klassischen Ansicht wechseln, und das Sound-Bedienfeld sollte verfügbar werden.)
  3. Klicken Sie auf die Registerkarte Wiedergabe und wählen Sie USB Audio Codec* als Standardgerät aus.
  4. Klicken Sie auf die Registerkarte Aufnahme und wählen Sie USB Audio Codec* als Standardgerät aus.
  5. Klicken Sie unten rechts auf Eigenschaften.
  6. Wählen Sie in dem neuen Fenster die Registerkarte Erweitert und wählen Sie 2-Kanal, 16-Bit, 44100 Hz (CD-Qualität) als Standardformat.
  7. Deaktivieren Sie beide Kästchen unter Exklusiv-Modus.
  8. Klicken Sie auf OK, um das Fenster Eigenschaften zu schließen.
  9. Klicken Sie auf OK, um die Systemsteuerung Sound zu schließen.

WINDOWS XP:

  1. Verwenden Sie das mitgelieferte Kabel, um das iO2 EXPRESS mit Ihrem Computer zu verbinden.
  2. Gehen Sie zu Start Menü Systemsteuerung Sounds und Audiogeräte.
  3. Klicken Sie auf die Registerkarte Audio.
  4. Wählen Sie unter Soundwiedergabe und Soundaufnahme USB Audio Codec* als Standardgerät aus.
  5. Klicken Sie auf OK.

MAC:

  1. Verwenden Sie das mitgelieferte Kabel, um das iO2 EXPRESS mit Ihrem Computer zu verbinden.
  2. Gehen Sie zu Programme Dienstprogramme Audio-MIDI-Setup.
  3. Wählen Sie in der Registerkarte Audiogeräte unter Systemeinstellungen USB Audio Codec* als Ihre Standardeingabe und Standardausgabe.
  4. Schließen Sie das Fenster.

Stellen Sie sicher, dass Ihr Audioprogramm so eingerichtet ist, dass es Audio über das iO2 EXPRESS empfängt. Dies kann normalerweise in den "Preferences" (Einstellungen) oder im "Device Setup" (Geräte-Setup) Ihrer Software vorgenommen werden. Weitere Informationen entnehmen Sie bitte dem Handbuch Ihrer Software.

* Wenn Sie andere USB-Audiogeräte an Ihren Computer angeschlossen haben, die möglicherweise identische Namen tragen, müssen Sie möglicherweise jedes einzelne auswählen, bis das iO2 EXPRESS erkannt wird.

Wenn Sie nach dem Anpassen Ihrer Software-Latenzeinstellungen eine zu hohe Latenz feststellen, empfehlen wir den kostenlosen ASIO4ALL (Audio Stream Input/Output)-Treiber für PC unter www.asio4all.com. ASIO-Treiber bieten in der Regel eine bessere Leistung und geringere Latenz, da sie eine effizientere Kommunikation zwischen Audiogeräten und Software herstellen.

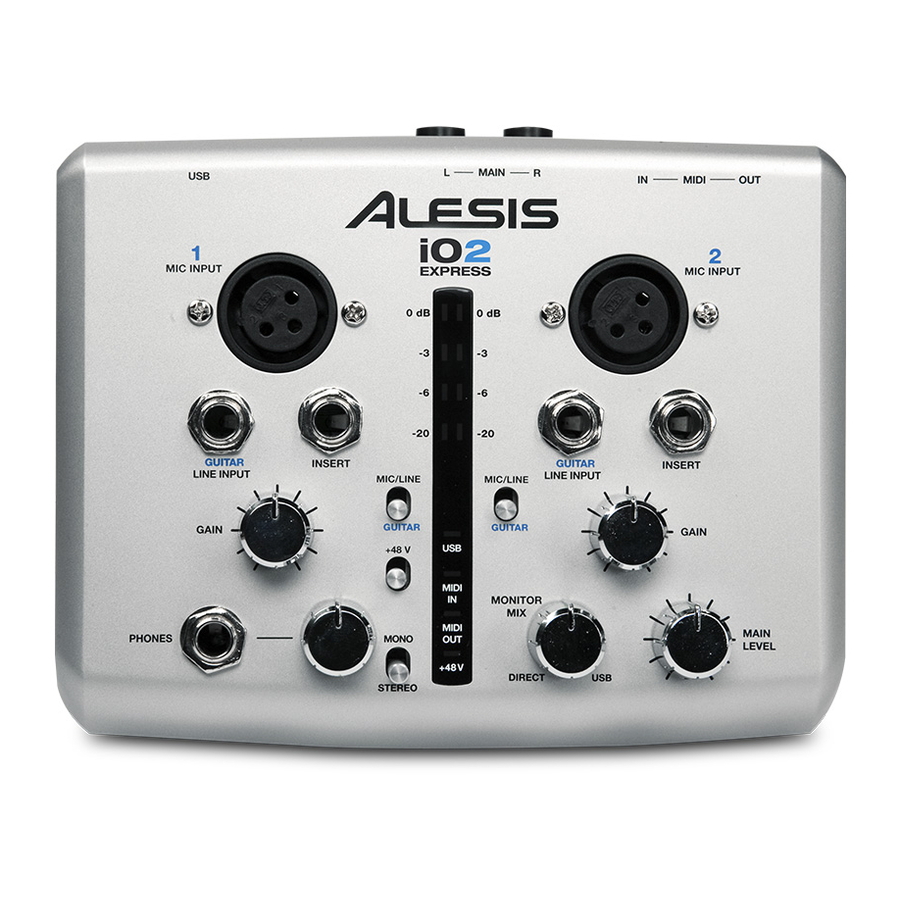

FUNKTIONEN

Funktionen

  1. USB-ANSCHLUSS – Verwenden Sie das mitgelieferte Kabel, um das iO2 EXPRESS an einen Computer anzuschließen. Das iO2 EXPRESS erfordert eine USB 1.1- oder höhere (z.B. USB 2.0) Verbindung.
  2. MAIN OUT – Verwenden Sie Standard-6,35-mm-(1/4")-Kabel, um diesen Ausgang an ein Lautsprecher- oder Verstärkersystem anzuschließen. Der Pegel dieses Ausgangs wird vom MAIN VOL Regler gesteuert.
  3. MIDI IN – Verwenden Sie ein Standard-Fünf-Pin-MIDI-Kabel, um diesen Eingang mit dem MIDI OUT eines externen MIDI-Geräts zu verbinden.
  4. MIDI OUT – Verwenden Sie ein Standard-Fünf-Pin-MIDI-Kabel, um diesen Ausgang mit dem MIDI IN eines externen MIDI-Geräts zu verbinden.
  5. PHANTOMSPEISUNGS-LED – Leuchtet, wenn die Phantomspeisung aktiviert ist.
  6. MIDI OUT-LED – Blinkt, wenn MIDI-Daten vom iO2 EXPRESS gesendet werden.
  7. MIDI IN-LED – Blinkt, wenn MIDI-Daten von einem externen MIDI-Controller empfangen werden.
  8. USB-LED – Leuchtet, wenn eine USB-Verbindung mit Ihrem Computer hergestellt wurde.
  9. LED-METER – Überwacht den Audiopegel des MAIN OUT.
  10. MIKROFON-EINGANG – Schließen Sie ein Mikrofon über ein XLR-Kabel an diesen Eingang an.
  11. GITARREN-/LINE-EINGANG – Schließen Sie ein Line-Pegel-Gerät oder eine Gitarre über ein 6,35-mm-(1/4")-Kabel an diesen Eingang an.
  12. MIC/LINE / GITARREN-SCHALTER – Wenn dieser Schalter in der Position "GUITAR" (GITARRE) steht, dient der Kanal als hochohmiger Eingang zum Anschließen von Gitarren- oder Bassinstrumenten.
    Wenn der Schalter in der Position "MIC/LINE" (MIC/LINE) steht, akzeptiert der Kanal Mikrofon- oder Line-Pegel-Signale.
  13. GAIN – Passt den Audiopegel des Kanals vor Fader und EQ an.
  14. INSERT – Die Insert-Buchse ermöglicht es Ihnen, einen Kompressor, EQ oder einen anderen Signalprozessor zwischen dem Vorverstärker und dem A/D-Wandler des iO2 EXPRESS einzufügen.
  15. PHANTOMSPEISUNGS-SCHALTER – Dieser Schalter aktiviert und deaktiviert die Phantomspeisung. Bei Aktivierung liefert die Phantomspeisung +48V an beide XLR-Mikrofoneingänge. Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen, während die meisten Kondensatormikrofone dies tun. Konsultieren Sie die Dokumentation Ihres Mikrofons, um herauszufinden, ob es Phantomspeisung benötigt.
  16. MONO / STEREO – Passt den Kopfhörer-Mix für Mono- oder Stereo-Betrieb an.
  17. MONITOR MIX – Mischen Sie eine beliebige Menge an latenzfreiem Signal von Ihren Eingängen mit dem Ausgang Ihres Computers.
  18. MAIN VOLUME – Passt die Ausgangslautstärke des MAIN OUT an.
  19. KOPFHÖRER – Schließen Sie Ihre 6,35-mm-(1/4")-Kopfhörer an diesen Ausgang an.
  20. KOPFHÖRERLAUTSTÄRKE – Passt die Lautstärke des Kopfhörerausgangs an.

HINWEIS: Verwenden Sie den MIC INPUT und den GUITAR/LINE INPUT nicht gleichzeitig auf einem Kanal. Dies kann den Kanal überlasten und Verzerrungen verursachen.
