Alesis VI49 - MIDI-Controller-Handbuch

Einführung

Lieferumfang
VI49
VI Editor Software (Download)
Software-Download-Karte
USB-Kabel
Benutzerhandbuch
Sicherheits- & Garantiehandbuch

Besuchen Sie alesis.com/vi49 und klicken Sie auf Docs & Downloads (Dokumente & Downloads), um die VI Editor Software herunterzuladen.

Support
Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Kompatibilitätsinformationen usw.) und zur Produktregistrierung besuchen Sie alesis.com/vi49.
Für zusätzlichen Produktsupport besuchen Sie alesis.com/support.

Schnellstart / Anschlussdiagramm

Funktionen

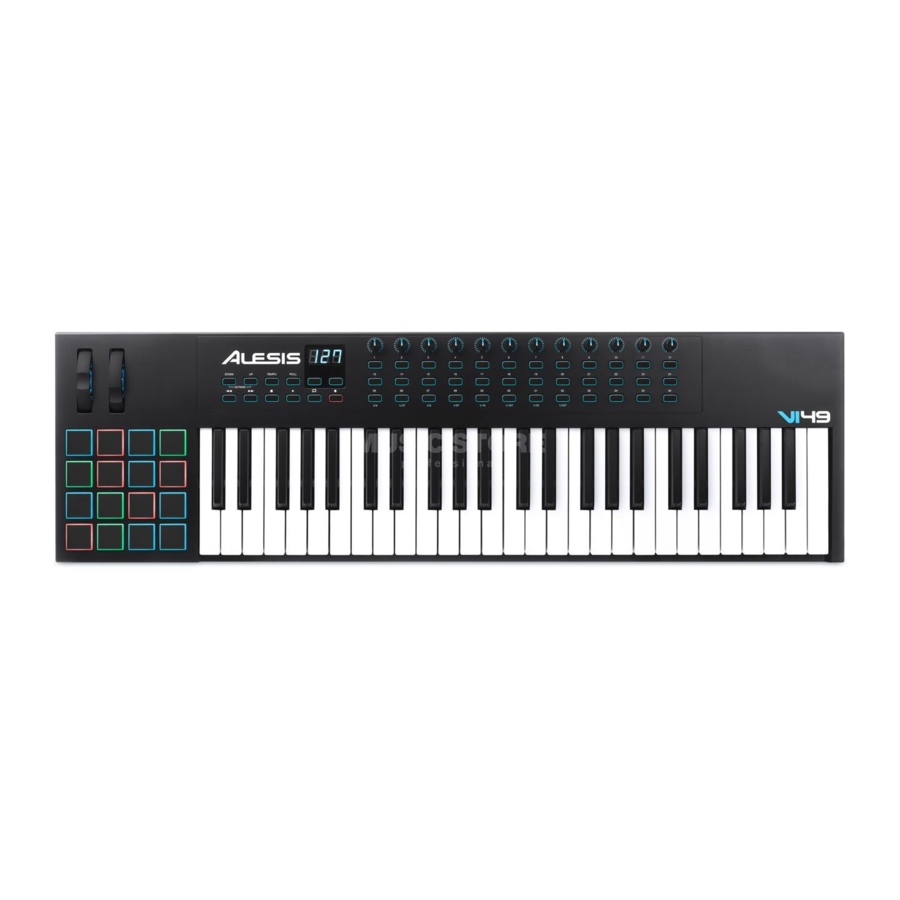

Oberseite

1. Tastatur: Diese 49-Tasten-Tastatur ist anschlagdynamisch mit Aftertouch und kann in Verbindung mit den Octave Down/Up (Oktave tiefer/höher)-Tasten den vollen Bereich von 127 verfügbaren MIDI-Noten abdecken.
2. Pitch-Bend-Rad: Das Bewegen dieses Rades sendet MIDI Pitch Bend-Informationen.
3. Modulationsrad: Das Bewegen dieses Rades sendet standardmäßig kontinuierliche Controller-Daten – MIDI CC #01 (Modulation).
   Sie können auch die VI Editor Software verwenden, um dieses Rad so einzustellen, dass es eine andere MIDI CC-Meldung an Ihre Software oder Ihr externes MIDI-Gerät sendet. Informationen dazu finden Sie im Benutzerhandbuch der VI Editor Software.
4. Octave Down/Up (Oktave tiefer/höher): Verwenden Sie diese Tasten, um den Oktavbereich der Tastatur nach oben oder unten zu verschieben. Das Display zeigt die aktuelle Oktave an. Drücken Sie beide Tasten gleichzeitig, um die Oktavverschiebung auf „null“ zurückzusetzen.
5. Zuweisbare Tasten: Verwenden Sie diese Tasten, um MIDI CC-Meldungen an Ihre Software oder Ihr externes MIDI-Gerät zu senden. Sie können als momentane oder umschaltbare (rastende) Tasten fungieren.
   Im Roll-Modus drücken Sie eine der Zuweisbaren Tasten 25–32, um die aktuelle Zeitteilung auszuwählen, die die Geschwindigkeit der Roll-Funktion bestimmt: 1/4-Note, 1/4-Noten-Triole (1/4T), 1/8-Note, 1/8-Noten-Triole (1/8T), 1/16-Note, 1/16-Noten-Triole (1/16T), 1/32-Note oder 1/32-Noten-Triole (1/32T).
   Sie können auch die VI Editor Software verwenden, um jede Taste so einzustellen, dass sie Program Change-Meldungen an Ihre Software oder Ihr externes MIDI-Gerät sendet. Informationen dazu finden Sie im Benutzerhandbuch der VI Editor Software.
6. Zuweisbare Regler: Verwenden Sie diese 270°-Regler, um MIDI CC-Meldungen an Ihre Software oder Ihr externes MIDI-Gerät zu senden.
   Im Roll-Modus drehen Sie den Zuweisbaren Regler 1, um das Gate einzustellen, welches die Länge der wiederholten Note bestimmt. Drehen Sie den Zuweisbaren Regler 2, um den Swing einzustellen, welcher bestimmt, wie viel Swing (ein „Shuffle“-Gefühl) auf die wiederholte Note angewendet wird.
   Sie können auch die VI Editor Software verwenden, um jeden Regler so einzustellen, dass er Aftertouch-Meldungen an Ihre Software oder Ihr externes MIDI-Gerät sendet. Informationen dazu finden Sie im Benutzerhandbuch der VI Editor Software.
7. Pads: Verwenden Sie diese Pads, um Drum-Hits oder andere Samples in Ihrer Software oder Ihrem externen MIDI-Soundmodul auszulösen. Die Pads sind anschlagdynamisch, was sie sehr reaktionsschnell und intuitiv spielbar macht.
   Sie können auch die VI Editor Software verwenden, um jedes Pad so einzustellen, dass es MIDI CC-Meldungen oder Program Change-Meldungen an Ihre Software oder Ihr externes MIDI-Gerät sendet. Informationen dazu finden Sie im Benutzerhandbuch der VI Editor Software.
8. Tempo: Tippen Sie diese Taste im gewünschten Tempo an, um ein neues Tempo einzugeben.

   Diese Funktion arbeitet nicht, wenn der VI49 auf External (Extern) Sync eingestellt ist.
9. Roll (Wiederholen): Drücken Sie diese Taste, um den Roll-Modus zu aktivieren oder zu deaktivieren. In diesem Modus bewirkt das Drücken und Halten eines Pads (das so eingestellt ist, dass es Note-On-Meldungen sendet), dass das Pad mit einer Rate erneut ausgelöst wird, die auf den aktuellen Tempo- und Zeitteilungseinstellungen basiert. Diese Taste kann als umschaltbare (rastende) oder momentane Taste fungieren.
   Im Roll-Modus haben einige Bedienelemente unterschiedliche Funktionen:
   • Drücken Sie eine der Zuweisbaren Tasten 25–32, um die aktuelle Zeitteilung auszuwählen, die die Geschwindigkeit der Roll-Funktion bestimmt.
   • Drehen Sie den Zuweisbaren Regler 1, um das Gate einzustellen, welches die Länge der wiederholten Note bestimmt.
   • Drehen Sie den Zuweisbaren Regler 2, um den Swing einzustellen, welcher bestimmt, wie viel Swing (ein „Shuffle“-Gefühl) auf die wiederholte Note angewendet wird.
10. Transporttasten: Diese sechs Tasten sind dedizierte Tasten zum Senden herkömmlicher Transportsteuerungsbefehle: Rewind (Zurückspulen), Fast-Forward (Vorspulen), Stop (Stoppen), Play (Wiedergabe), Loop (Schleife) und Record (Aufnehmen).
    Sie können auch die VI Editor Software verwenden, um jede Taste so einzustellen, dass sie MIDI CC-Meldungen an Ihre Software oder Ihr externes MIDI-Gerät sendet. Informationen dazu finden Sie im Benutzerhandbuch der VI Editor Software.
11. Display: Verwenden Sie diesen LCD-Bildschirm, um Parameterwerte anzuzeigen, die für den aktuellen Betrieb des VI49 relevant sind.
12. Preset Down/Up (qp) (Preset Ab/Auf): Verwenden Sie diese Pfeiltasten, um das aktuelle Preset des VI49 zu ändern.

Rückseite

1. Stromeingang: Wenn Sie keinen Computer in Ihrem Setup verwenden möchten (d. h. wenn Sie den VI49 zur Steuerung eines externen MIDI-Moduls verwenden), verbinden Sie den Stromeingang des VI49 mit einer Steckdose über ein optionales Netzteil (9 V DC, 500 mA, Mitte-Plus, separat erhältlich). Alternativ können Sie den USB-Anschluss des VI49 über ein Standard-USB-Ladegerät (separat erhältlich) mit einer Steckdose verbinden.
2. Netzschalter: Drücken Sie diese Taste, um den VI49 ein- oder auszuschalten.
3. USB-Anschluss: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Anschluss mit Ihrem Computer zu verbinden. Der USB-Anschluss des Computers liefert ausreichend Strom für den VI49. Diese Verbindung wird auch zum Senden und Empfangen von MIDI-Daten zu und von Ihrem Computer verwendet.
   Wenn ein externes Gerät an den MIDI-Ausgang angeschlossen ist, kann Ihr Computer MIDI-Meldungen über USB an den VI49 senden, der diese Meldung dann an das externe Gerät weiterleitet.
4. MIDI-Ausgang: Verwenden Sie ein Standard-Fünf-Pin-MIDI-Kabel, um diesen MIDI-Ausgang mit dem MIDI-Eingang eines externen MIDI-Geräts (z. B. Synthesizer, Sequenzer, Drumcomputer usw.) zu verbinden.
5. Sustain-Eingang: Schließen Sie ein optionales 1/4"-TS-Sustain-Pedal an diesen Eingang an.
   Sie können auch die VI Editor Software verwenden, um das Sustain-Pedal so einzustellen, dass es andere MIDI CC-Meldungen an Ihre Software oder Ihr externes MIDI-Gerät sendet. Informationen dazu finden Sie im Benutzerhandbuch der VI Editor Software.

Technische Daten

Technische Daten können ohne vorherige Ankündigung geändert werden.

Referenzen

• http://alesis.com/support

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Alesis VI49 - MIDI-Controller-Handbuch herunterladen

Verfügbare Sprachen
