Ortur Laser Master 2 Handbuch

Dongguan Ortur Intelligent Technologies Co., Ltd.
Adresse: No. 56 Maxin Road, Changping Town, Dongguan 523565, Guangdong Province, China

Nicht-Profis, BETREIBEN SIE DIESEN LASERGRAVIERER NICHT!
Bitte beachten Sie die Sicherheitshinweise!

Kurze Einführung

• Dieser Laser Master 2 Lasergravierer ist ein Desktop-Lasergravierer, ausschließlich für den PROFESSIONELLEN EINSATZ durch Fachkräfte.
• Auf der Hauptplatine befindet sich ein G-Sensor für den aktiven Positionsschutz. Wenn die Maschine eine unbefugte Bewegung erkennt, stoppt der Laserstrahl.
• Laserstrahl-Sicherheitsschutz: Wenn Ihr Computersystem abstürzt oder das USB-Kabel getrennt wird, was dazu führt, dass der Lasergravierer sich nicht mehr bewegt, stoppt der Laserstrahl, um Brände zu verhindern.
• Erkennung und Begrenzung der Belichtungsdauer: Wenn der Lasergravierer unter Kontrolle ist, der Benutzer aber vergisst, ihn zu bedienen und den Laserstrahl weiterarbeiten lässt, wird die zusätzliche Sicherheit abgeschaltet, falls der Motor sich nicht mehr bewegt, um Brände zu verhindern.
• Dieser Lasergravierer unterstützt den PWM-Modus.
• Der Laser Master 7W eignet sich besonders gut für die Bildgravur.
• Der Laser Master 15W ist am kostengünstigsten und sowohl für das Gravieren als auch für das Schneiden verfügbar.
• Der Laser Master 20W hat eine höhere Leistung und unterstützt ein schnelleres Gravieren und Schneiden.

Achtung

• Betreiben Sie den Laser NICHT ohne Augenschutz (Laserbrille).
• Bitte stellen Sie den Lasergravierer in einem brandsicheren Bereich mit guter Belüftung auf.
• Bitte halten Sie Minderjährige (insbesondere Kinder unter 14 Jahren) von diesem Lasergravierer fern. Minderjährige jeden Alters sollten diesen Laser nicht ohne direkte Aufsicht eines Erwachsenen und geeigneten Augenschutz verwenden.
• Bitte vermeiden Sie starke Stöße auf die Maschine.
• Berühren Sie den Laserstrahl nicht mit Ihren Händen oder anderen Gegenständen, die Sie nicht gravieren/brennen/schneiden möchten. Bei unsachgemäßer Verwendung sind schwere körperliche Schäden möglich.
• Berühren Sie den Kühlkörper nicht, wenn der Lasergravierer gerade aufgehört hat zu arbeiten, er könnte Ihre Hände verbrühen.
• Bitte beaufsichtigen Sie den Lasergravierer, wenn er in Betrieb ist.

Montageschritte

1. Nehmen Sie 1 Aluminiumprofil mit einer Länge von 540 mm heraus und stecken Sie 2 Eckverbinder in die Nut. Achten Sie auf die Einbaurichtung.

2. Nehmen Sie 2 Aluminiumprofile mit einer Länge von 460 mm heraus und befestigen Sie diese mit 2 M5*25 Schrauben.

3. Verriegeln Sie zuerst die 4 Schrauben an den Eckverbindern, nehmen Sie dann 4 M5 Muttern heraus und setzen Sie jeweils 2 in die Nut jeder Seite des Rahmens.

4. Nehmen Sie zuerst 2 Eckverbinder und 1 Aluminiumprofil mit einer Länge von 540 mm heraus, setzen Sie die Eckverbinder in das Aluminiumprofil ein und nehmen Sie dann 2 M5*25 Schrauben heraus, um das Aluminiumprofil zu befestigen.


5. Verriegeln Sie die 4 Schrauben an den Eckverbindern, dann ist die Installation des unteren Rahmens abgeschlossen.

6. Nehmen Sie die X-Achsen-Baugruppe heraus und setzen Sie sie in den unteren Rahmen ein.

7. Nehmen Sie 2 Zahnriemen, 2 Basisanker, 2 Distanzstücke, 4 M5*10 Schrauben, um die Basisanker auf beiden Seiten zu montieren und ein Ende des Zahnriemens zu befestigen.
9. Führen Sie zuerst den Zahnriemen entlang des Pfeils im Bild unten durch die Rollen und die Zahnriemenscheibe, nehmen Sie dann 1 Basisanker, 1 Distanzstück, 2 M5*10 Schrauben heraus, um die Basisanker zu montieren und das andere Ende des Zahnriemens zu befestigen.

10. Führen Sie zuerst den Zahnriemen entlang des Pfeils im Bild unten durch die Rollen und die Zahnriemenscheibe, nehmen Sie dann den Y-Endschalter, 1 M5*10 Schraube und 1 M5 Mutter heraus, um den Endschalter zu montieren und das andere Ende des Zahnriemens zu befestigen. (Bitte spannen Sie den Zahnriemen, wenn Sie die Schrauben festziehen)

11. Bitte montieren Sie die Hauptplatinenbaugruppe mit 2 M5*10 Schrauben am Rahmen.

12. Bitte montieren Sie den X-Motor mit 4 M3*8 Schrauben.


13. Bitte verbinden Sie das Lasermodul und die Rückwand mit 2 M3*8 Schrauben.

14. Bitte montieren Sie die Lasereinheit mit 4 M5 Hutmuttern.

15. Verbinden Sie alle Kabel und befestigen Sie sie mit Kabelbindern.

    PS. Für die Version Ortur Laser Master 2 - 7W Lasermodul muss das Split-Wire-Loom-Einführwerkzeug verwendet werden, um die Lasermodulkabel in den Kabelkanal einzuführen. Der Link zum zusätzlichen Tutorial-Video: https://www.youtube.com/watch?v=P1rwg8zTS4I

16. Montage abgeschlossen.


Installationsprogramm

1. Bitte laden Sie die Host-Steuerungssoftware "LaserGrbl" und die Treiber herunter unter: https://www.dropbox.com/s/1o76v7d1rkqcb2j/LaserMaster2.zip?dl=0;
   Oder: https://tinyurl.com/rutsacm
2. Bitte installieren Sie den passenden Treiber für Ihr Windows-System

   VCP_xxx_Setup_x32.exe ist für 32-Bit-Computersysteme

   VCP_xxx_Setup_x64.exe ist für 64-Bit-Computersysteme
3. Bitte installieren Sie die Host-Steuerungssoftware, die Steuerungssoftware "LaserGRBL", auf Ihrem Windows-Computer.

4. Bitte stecken Sie das Kabel des Netzteils in die Netzteil-Schnittstelle, drücken Sie die Ein-/Aus-Taste und verbinden Sie den Lasergravierer und den Computer über ein USB-Kabel.
   PS. Drücken Sie die Ein-/Aus-Taste 0,5 Sekunden lang zum Einschalten und 2 Sekunden lang zum Ausschalten. Drücken Sie die Reset-Taste für den Not-Aus.

5. Gehen Sie zum "Geräte-Manager" (Geräte-Manager). Wenn dort der STMicroelectronics Virtual COM Port angezeigt wird, bedeutet dies, dass der Lasergravierer erfolgreich mit dem Computer verbunden ist.

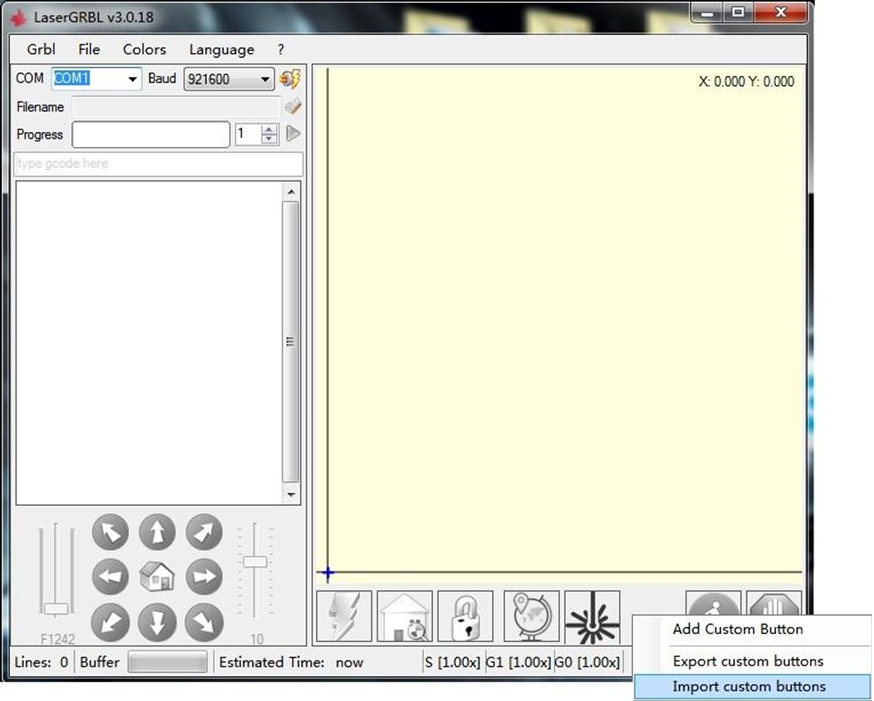

6. Bitte starten Sie die Host-Steuerungssoftware "LaserGRBL" und klicken Sie mit der rechten Maustaste in den leeren Bereich dieses unteren Abschnitts, um das Menü aufzurufen. Klicken Sie dann auf "Import custom buttons" (Benutzerdefinierte Schaltflächen importieren) und wählen Sie die Profildatei "CustomButtons.gz" für erweiterte Einstellungen aus.
   TIPPS: Wenn die Profildatei "CustomButtons.gz" importiert wurde, können Sie LaserGRBL direkt für diesen Lasergravierer verwenden.

7. Einführung in die erweiterten Einstellungen


8. Einstellungsprozedur:

9. Bitte stellen Sie den Laserfokus ein. Zu Ihrer Information:

   1. Bitte tragen Sie die Schutzbrille und legen Sie dann das Objekt unter die Laserlinse.

   2. Der optimale Abstand von der Oberseite des Objekts zur Unterseite des Kühlkörpers (nicht der Linse) beträgt 55 mm. Sie können die Höhe der Lasereinheit an der Acrylhalterplatte einstellen.

   3. Klicken Sieauf dieses Symbol, die Lasereinheit sendet einen schwachen Lichtstrahl aus (Dieser schwache Lichtstrahl ist sicher, weder schädlich für das Auge, noch verbrennt er die Haut. Aber wenn der Lichtstrahl sehr blendend ist und das Objekt verbrennen könnte, beenden Sie bitte alle weiteren Operationen und kontaktieren Sie Ihren Händler).

   4. Bei Bedarf können Sie den Fokusring der Linse einstellen, um den Laserfokus auf den kleinsten Lichtpunkt einzustellen.

10. Bitte starten Sie die Gravur. Zu Ihrer Information:
    1. Bitte klicken Sie auf dieses Symbol, um die X- und Y-Achse auf die Startposition zu fahren.

    2. Bitte klicken Sie auf diese Symbole, um die Lasereinheit in die gewünschte Position zu bewegen.

    3. Bitte klicken Sie auf dieses Symbol, um die aktuelle Position als Startpunkt der Gravur festzulegen.

    4. Bitte klicken Sie auf dieses Symbol, um die Gravur zu starten.


Installationsprogramm - LaserBurn

1. Bitte laden Sie die entsprechende Testversion von LaserBurn herunter unter: https://lightburnsoftware.com/pages/trial-version-try-before-you-buy
   PS. Wenn Sie die Testversion gut finden, können Sie sie kaufen.
2. Installieren Sie die Software auf Ihrem Computer und führen Sie sie aus.
3. Starten Sie die Anwendung von Ihrem Computer (Windows, MAC, Linux).
4. Wenn Sie LightBurn zum ersten Mal starten, werden Sie durch den "New Device Wizard" (Assistent für neue Geräte) geführt.
5. Wählen Sie GRBL und drücken Sie die Schaltfläche Weiter (Next Button).

6. Wählen Sie Serial/USB und drücken Sie Weiter (Next).

7. Geben Sie Ihren Gerätenamen sowie die X- und Y-Achse ein und drücken Sie die Eingabetaste (Enter).
   1. Ortur Laser Master
   2. X = 400
   3. Y = 430

8. Wählen Sie Front Left (Vorne Links) als Ihren Ursprung X,Y und aktivieren Sie Auto "Home" (Auto "Startposition"), dann drücken Sie Weiter (Next).

9. Klicken Sie auf Fertig stellen (Finish).
10. Wählen Sie Ortur Laser Master und drücken Sie Als Standard festlegen (Make Default).

    Ihr Ortur Laser Master ist bereit zur Verwendung in der LightBurn Software.
