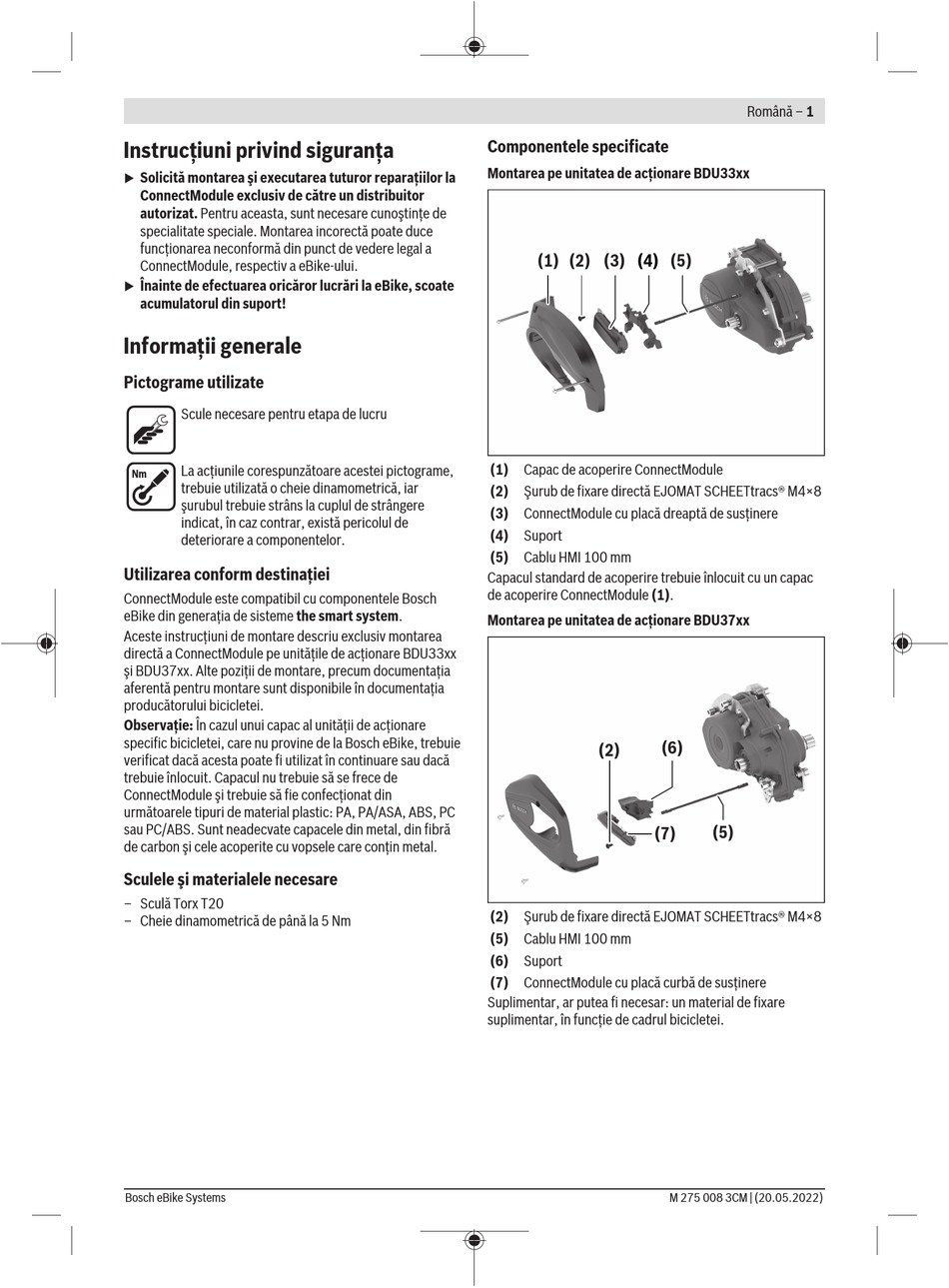

Instrucţiuni Privind Siguranţa; Informaţii Generale - Bosch ConnectModule BCM3100 Montageanleitung

Instrucţiuni privind siguranţa
Solicită montarea şi executarea tuturor reparaţiilor la
u
ConnectModule exclusiv de către un distribuitor
autorizat. Pentru aceasta, sunt necesare cunoştinţe de
specialitate speciale. Montarea incorectă poate duce
funcţionarea neconformă din punct de vedere legal a
ConnectModule, respectiv a eBike-ului.
Înainte de efectuarea oricăror lucrări la eBike, scoate
u
acumulatorul din suport!
Informaţii generale
Pictograme utilizate
Scule necesare pentru etapa de lucru
La acţiunile corespunzătoare acestei pictograme,
Nm
trebuie utilizată o cheie dinamometrică, iar
şurubul trebuie strâns la cuplul de strângere
indicat, în caz contrar, există pericolul de
deteriorare a componentelor.
Utilizarea conform destinaţiei
ConnectModule este compatibil cu componentele Bosch
eBike din generaţia de sisteme the smart system.
Aceste instrucţiuni de montare descriu exclusiv montarea
directă a ConnectModule pe unităţile de acţionare BDU33xx
şi BDU37xx. Alte poziţii de montare, precum documentaţia
aferentă pentru montare sunt disponibile în documentaţia
producătorului bicicletei.
Observaţie: În cazul unui capac al unităţii de acţionare
specific bicicletei, care nu provine de la Bosch eBike, trebuie
verificat dacă acesta poate fi utilizat în continuare sau dacă
trebuie înlocuit. Capacul nu trebuie să se frece de
ConnectModule şi trebuie să fie confecţionat din
următoarele tipuri de material plastic: PA, PA/ASA, ABS, PC
sau PC/ABS. Sunt neadecvate capacele din metal, din fibră
de carbon şi cele acoperite cu vopsele care conţin metal.
Sculele şi materialele necesare
– Sculă Torx T20
– Cheie dinamometrică de până la 5 Nm
Bosch eBike Systems
Componentele specificate
Montarea pe unitatea de acţionare BDU33xx
(1) (2) (3) (4)
(1) Capac de acoperire ConnectModule
(2) Şurub de fixare directă EJOMAT SCHEETtracs® M4×8
(3) ConnectModule cu placă dreaptă de susţinere
(4) Suport
(5) Cablu HMI 100 mm
Capacul standard de acoperire trebuie înlocuit cu un capac
de acoperire ConnectModule (1).
Montarea pe unitatea de acţionare BDU37xx
(6)
(2)
(7)
(2) Şurub de fixare directă EJOMAT SCHEETtracs® M4×8
(5) Cablu HMI 100 mm
(6) Suport
(7) ConnectModule cu placă curbă de susţinere
Suplimentar, ar putea fi necesar: un material de fixare
suplimentar, în funcţie de cadrul bicicletei.
Română – 1
(5)
(5)
M 275 008 3CM | (20.05.2022)
