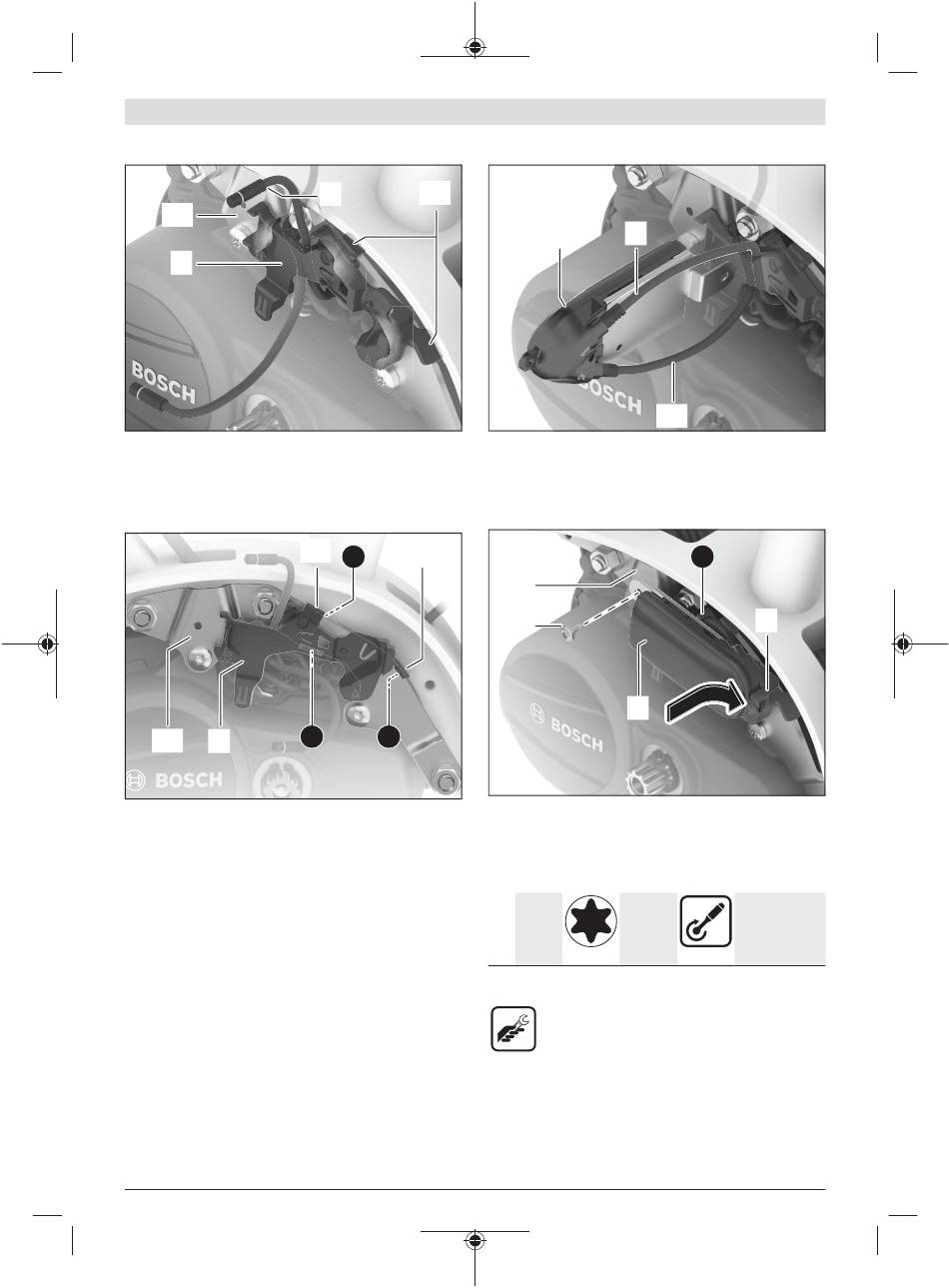

Montáž držiaka
(15)
(4)
Držiak (4) je prispôsobený obrysu montážnej dosky (15).
Nasaďte držiak (4) s obidvomi háčikmi (16) na hornú hranu
montážnej dosky.
Veďte HMI kábel (5), ako je to znázornené, poza držiak (4)
smerom hore.
(16)
(15) (4)
Držiak (4) nasmerujte tak, aby obidva háčiky (16) lícovali
s hornou hranou montážnej dosky ➊.
Potlačte držiak proti montážnej doske tak, aby sa držiak za-
skočením zaistil o dolnú hranu montážnej dosky ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
Pripojenie kábla
(3) (5)
(12)
Pripojte HMI kábel (5) na ConnectModule (3) do prípojky 1.
Pripojte kábel (12) ovládacej jednotky/držiaka displeja na
ConnectModule (3) do prípojky 2.
Montáž ConnectModule
(15)
(2)
(3)
Potlačte HMI kábel (5) hore na držiaku (4) do vedenia káb-
la ➌.
Zasuňte ConnectModule (3) do držiaka (4).
Priskrutkujte ConnectModule (3) pomocou skrutky na
priamu montáž (2) na montážnu dosku (15).
1× M4×8 Torx T20
šošov-
kovitá
hlava
A) Prvá montáž
B) Nasledujúca montáž
– Nástroj Torx T20
– Momentový kľúč
Upozornenie: Dbajte na to, aby kábel nebol privretý alebo
aby sa nešúchal o ostré hrany.
Montáž ozdobného krytu ConnectModule
Upozornenie: Ak je namontovaný ConnectModule, je nutné
štandardný ozdobný kryt odobrať a namontovať ozdobný
Slovenčina – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
