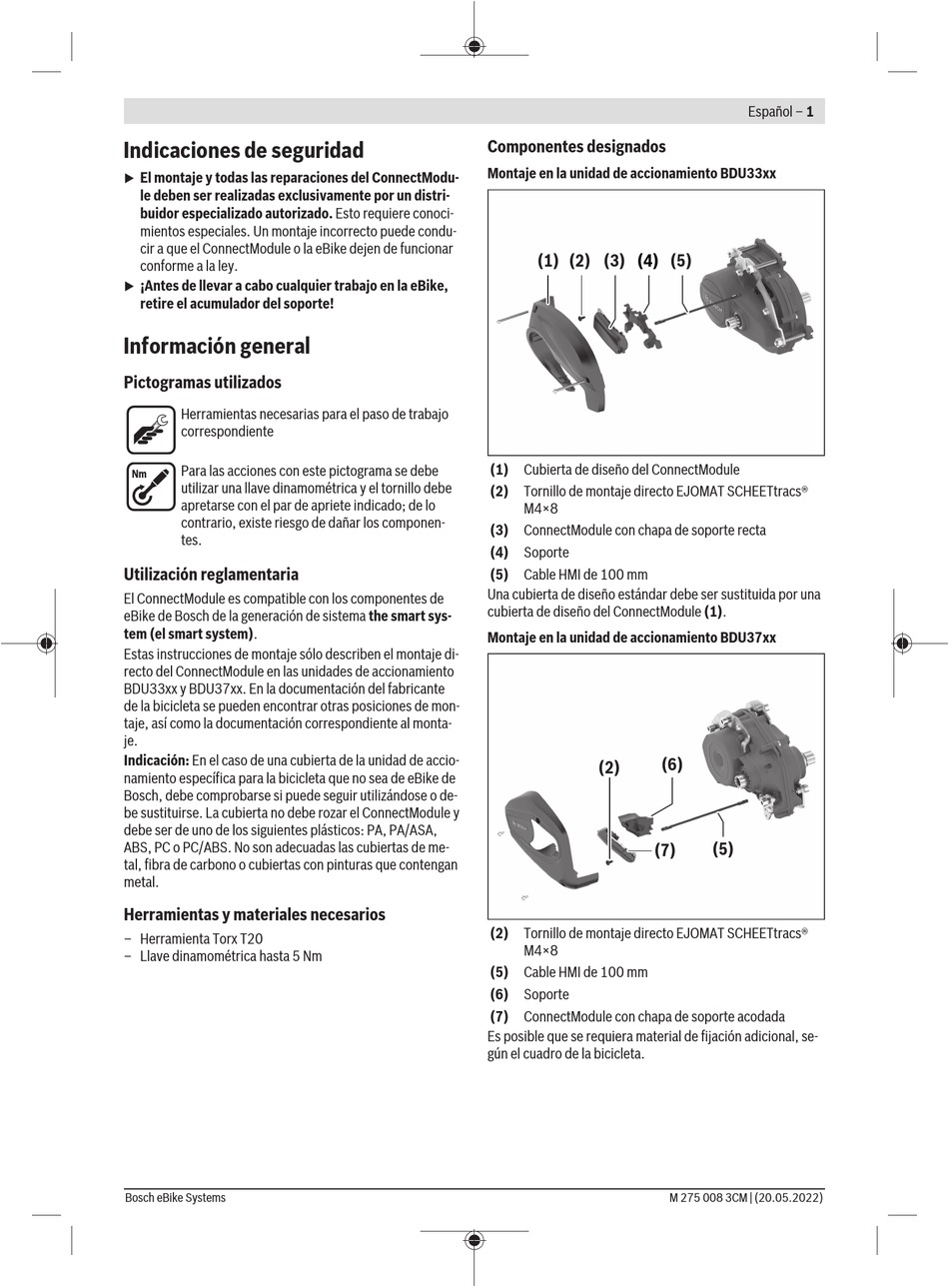

Indicaciones de seguridad

El montaje y todas las reparaciones del ConnectModu-
u
le deben ser realizadas exclusivamente por un distri-
buidor especializado autorizado. Esto requiere conoci-
mientos especiales. Un montaje incorrecto puede condu-
cir a que el ConnectModule o la eBike dejen de funcionar
conforme a la ley.
¡Antes de llevar a cabo cualquier trabajo en la eBike,
u
retire el acumulador del soporte!
Información general

Pictogramas utilizados

Herramientas necesarias para el paso de trabajo
correspondiente
Para las acciones con este pictograma se debe
Nm
utilizar una llave dinamométrica y el tornillo debe
apretarse con el par de apriete indicado; de lo
contrario, existe riesgo de dañar los componen-
tes.
Utilización reglamentaria
El ConnectModule es compatible con los componentes de
eBike de Bosch de la generación de sistema the smart sys-
tem (el smart system).
Estas instrucciones de montaje sólo describen el montaje di-
recto del ConnectModule en las unidades de accionamiento
BDU33xx y BDU37xx. En la documentación del fabricante
de la bicicleta se pueden encontrar otras posiciones de mon-
taje, así como la documentación correspondiente al monta-
je.
Indicación: En el caso de una cubierta de la unidad de accio-
namiento específica para la bicicleta que no sea de eBike de
Bosch, debe comprobarse si puede seguir utilizándose o de-
be sustituirse. La cubierta no debe rozar el ConnectModule y
debe ser de uno de los siguientes plásticos: PA, PA/ASA,
ABS, PC o PC/ABS. No son adecuadas las cubiertas de me-
tal, fibra de carbono o cubiertas con pinturas que contengan
metal.
Herramientas y materiales necesarios
– Herramienta Torx T20
– Llave dinamométrica hasta 5 Nm
Bosch eBike Systems
Componentes designados
Montaje en la unidad de accionamiento BDU33xx
(1) (2) (3) (4)
(1) Cubierta de diseño del ConnectModule
(2) Tornillo de montaje directo EJOMAT SCHEETtracs®
M4×8
(3) ConnectModule con chapa de soporte recta
(4) Soporte
(5) Cable HMI de 100 mm
Una cubierta de diseño estándar debe ser sustituida por una
cubierta de diseño del ConnectModule (1).
Montaje en la unidad de accionamiento BDU37xx
(6)
(2)
(7)
(2) Tornillo de montaje directo EJOMAT SCHEETtracs®
M4×8
(5) Cable HMI de 100 mm
(6) Soporte
(7) ConnectModule con chapa de soporte acodada
Es posible que se requiera material de fijación adicional, se-
gún el cuadro de la bicicleta.
