Turvallisuusohjeet

Anna ConnectModulen asennus- ja korjaustyöt vain
u
valtuutetun jälleenmyyjän tehtäväksi. Nämä tehtävät
vaativat erityisosaamista. Virheellinen asennus voi johtaa
siihen, ettei ConnectModulea/eBikea voi enää käyttää la-
kimääräysten mukaisesti.
Irrota akku pidikkeestään, ennen kuin alat tekemään
u
eBike-pyörään liittyviä töitä!
Yleisiä tietoja
Käytetyt piktogrammit
Työvaiheessa tarvittavat työkalut
Tällä piktogrammilla merkityissä toimenpiteissä
Nm
on käytettävä momenttiavainta ja ruuvi täytyy ki-
ristää ohjeenmukaiseen tiukkuuteen, koska muu-
ten komponentit voivat vaurioitua.
Määräystenmukainen käyttö
ConnectModule on yhteensopiva the smart system (älykäs
järjestelmä) -järjestelmäsukupolven Bosch eBike -osien
kanssa.
Nämä asennusohjeet kuvaavat vain ConnectModulen suoran
asennuksen moottoriyksiköihin BDU33xx ja BDU37xx. Muut
asennuspaikat ja niihin liittyvät asennusohjeet löytyvät pol-
kupyörän valmistajan toimittamista asiakirjoista.
Huomautus: jos moottoriyksikön suojus ei ole peräisin
Bosch eBiken valikoimasta, siinä tapauksessa on tarkistet-
tava, voiko sitä käyttää edelleen vai pitääkö se vaihtaa. Suo-
jus ei saa hangata ConnectModulea vasten ja sen tulisi olla
jostakin seuraavista muoveista: PA, PA/ASA, ABS, PC tai PC/
ABS. Metallista/hiilikuidusta valmistetut suojukset tai metal-
lipitoisella maalilla maalatut suojukset eivät ole soveltuvia.
Tarvittavat työkalut ja materiaalit
– Torx-T20-työkalu
– Momenttiavain maks. 5 Nm
Bosch eBike Systems

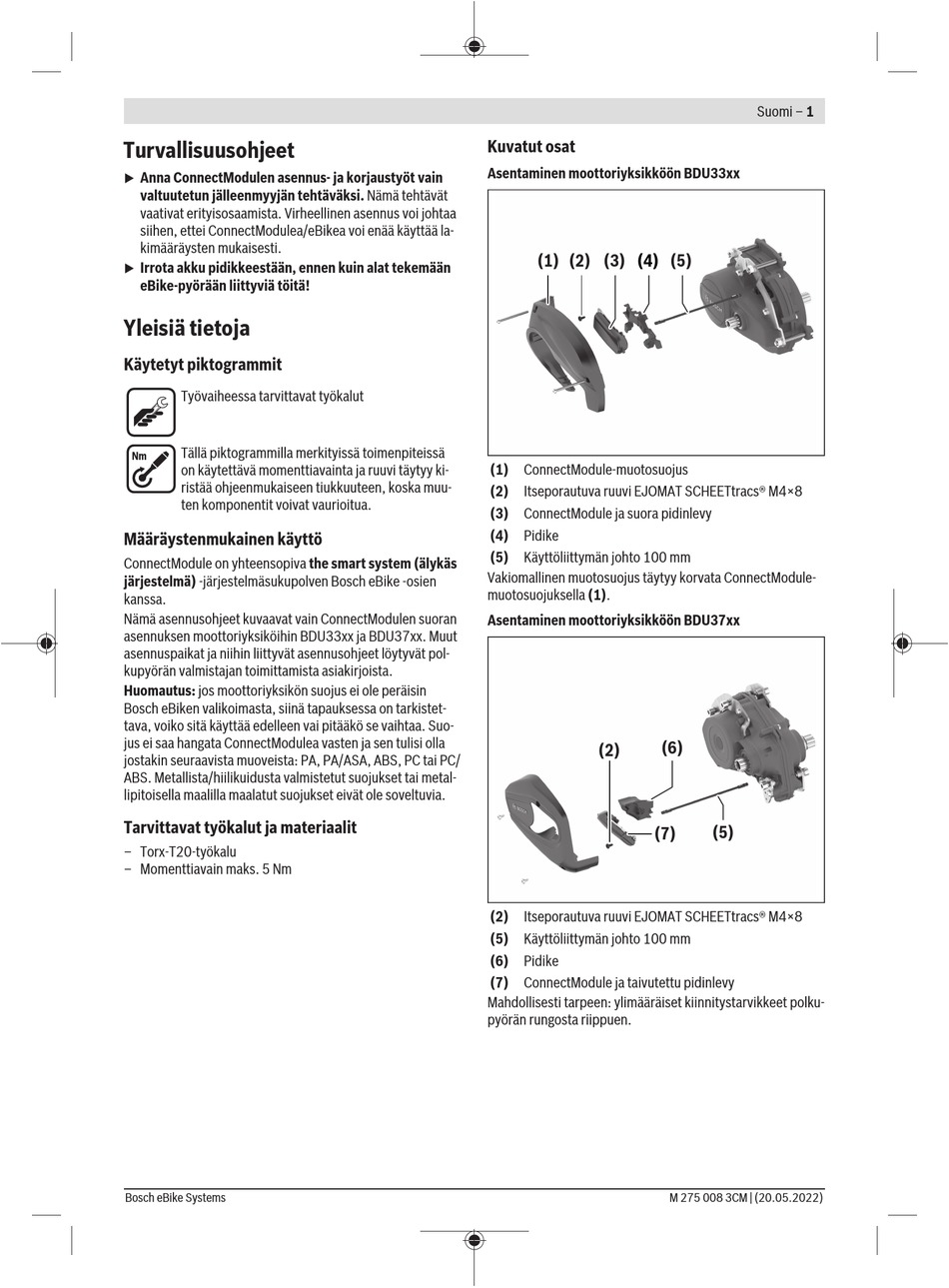

Kuvatut osat
Asentaminen moottoriyksikköön BDU33xx
(1) (2) (3) (4)
(1) ConnectModule-muotosuojus
(2) Itseporautuva ruuvi EJOMAT SCHEETtracs® M4×8
(3) ConnectModule ja suora pidinlevy
(4) Pidike
(5) Käyttöliittymän johto 100 mm
Vakiomallinen muotosuojus täytyy korvata ConnectModule-
muotosuojuksella (1).
Asentaminen moottoriyksikköön BDU37xx
(6)
(2)
(7)
(2) Itseporautuva ruuvi EJOMAT SCHEETtracs® M4×8
(5) Käyttöliittymän johto 100 mm
(6) Pidike
(7) ConnectModule ja taivutettu pidinlevy
Mahdollisesti tarpeen: ylimääräiset kiinnitystarvikkeet polku-
pyörän rungosta riippuen.
Suomi – 1
(5)
(5)
