INTEGRUS
6.3
Anschluß der Strahler
Der Sender verfügt an der Rückseite über sechs BNC-HF-Buchsen, die mit 1, 2, 3, 4, 5 und 6
beschriftet sind. Alle sechs Ausgänge sind funktionsidentisch. In einer
Durchschleifkonfiguration können sie bis zu 30 Strahler ansteuern (LBB4511/00 und/oder
LBB4512/00). Die Strahler werden über RG-59-Kabel angeschlossen. Pro Ausgang beträgt die
maximale Kabellänge bis zum letzten Strahler 900 m. Durch einen integrierten Schalter in den
BNC-Buchsen an den Strahlern wird ein automatischer Kabelabschluss gewährleistet.

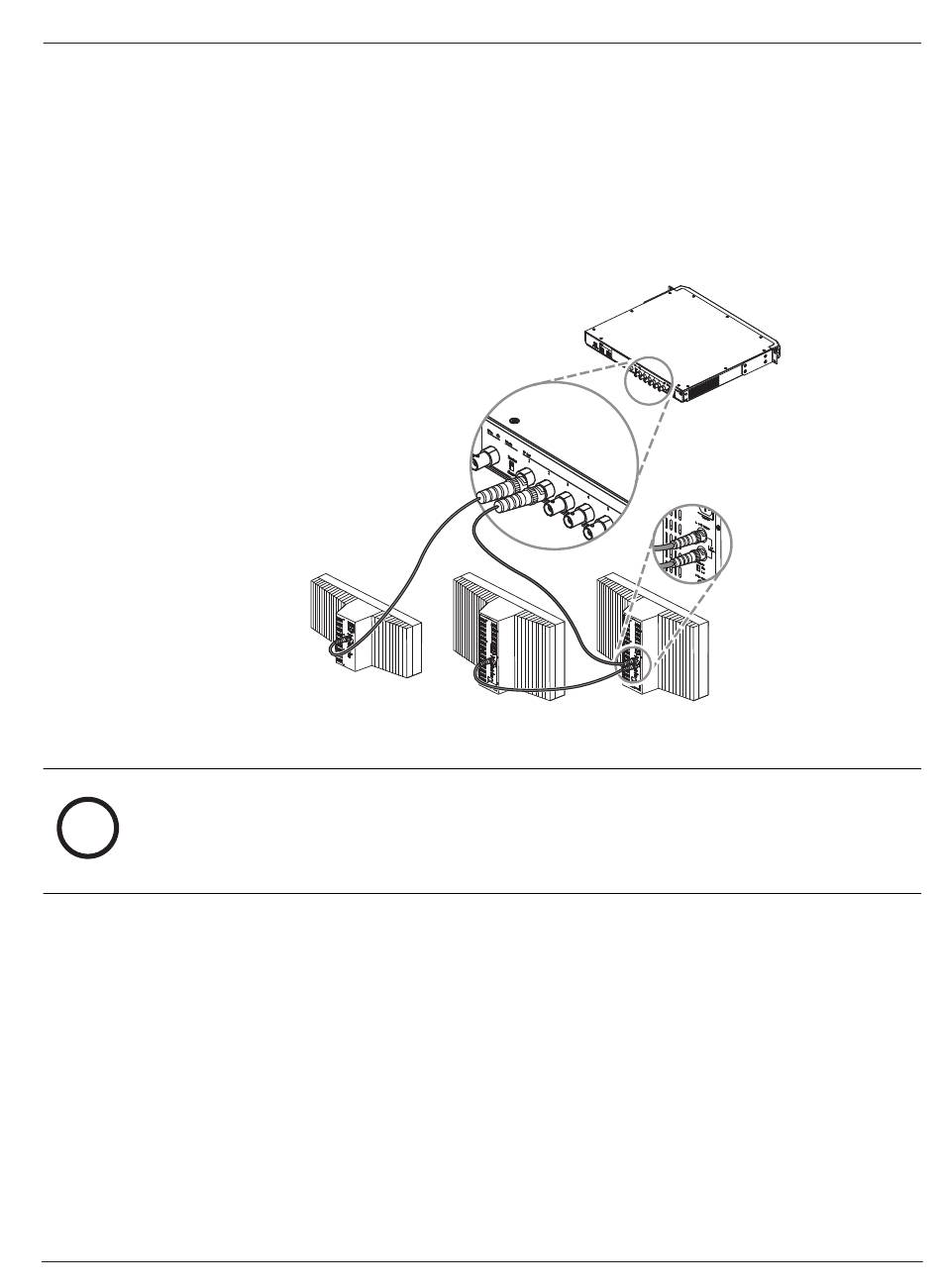

Abbildung 6.1: Durchschleifverbindung (Loop-through) der Strahler
Hinweis!
Um einen automatischen Kabelabschluss zu gewährleisten, darf in einer Durchschleifkette am
i
letzten Strahler kein Kabel mit offenem Ende angeschlossen werden.
Beim Anschluss der Infrarotstrahler darf das Kabel nicht geteilt werden. Andernfalls
funktioniert das System nicht ordnungsgemäß.
Bosch Security Systems B.V.
Betriebsanleitung
Verbindung | de
41
2023-01 | V01 |
