5.2.3
Montage des Strahlers auf einem Bodenstativ

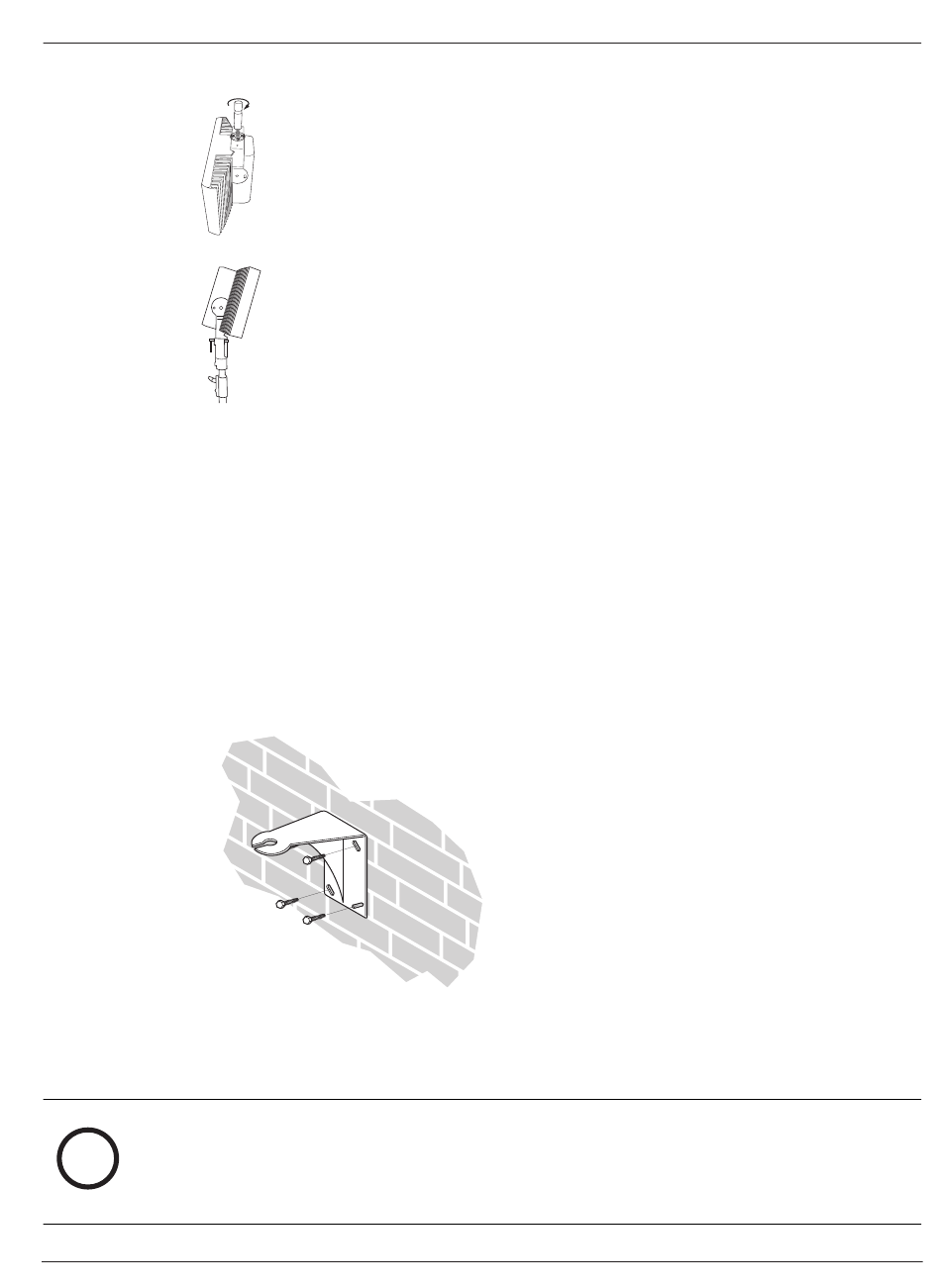

Abbildung 5.5: Befestigen des Stativbolzens an der Aufhängehalterung des Strahlers
Abbildung 5.6: Befestigen des Strahlers mit Aufhängehalterung und Stativbolzen am Bodenstativ
Der Stativbolzen des Bodenstativs wird in die Aufhängehalterung eingeschraubt (siehe
vorstehende Abbildung). Zum Lieferumfang der Aufhängehalterung gehören Montageplatten
mit metrischem Gewinde und Whitworth-Gewinde. Somit kann sie an den meisten
handelsüblichen Bodenstativen befestigt werden. Bei Bodenstativen muss die minimale
Montagehöhe 1,80 m betragen und der Montagewinkel kann 0°, 15° oder 30° sein.
5.2.4
Montage des Strahlers an einer Wand
Bei der Wandmontage muss die minimale Montagehöhe 1,80 m betragen und eine zusätzliche
Wandhalterung (LBB 3414/00) ist erforderlich (muss separat bestellt werden). Diese
Halterung wird mithilfe von vier Schrauben an der Wand befestigt (siehe folgende Abbildung).
Abbildung 5.7: Befestigen der Wandhalterung an der Wand
Hinweis!
Die zur Befestigung der Wandhalterung verwendeten vier Schrauben müssen für eine
i
Auszugskraft von je 200 kg ausgelegt sein. Die Schrauben und Dübel aus dem Lieferumfang
der Wandhalterung LBB 3414/00 sind ausschließlich für die Montage an Vollziegel- oder
Betonwänden vorgesehen.
Bosch Security Systems B.V.
Betriebsanleitung
Einrichtung | de
35
2023-01 | V01 |
