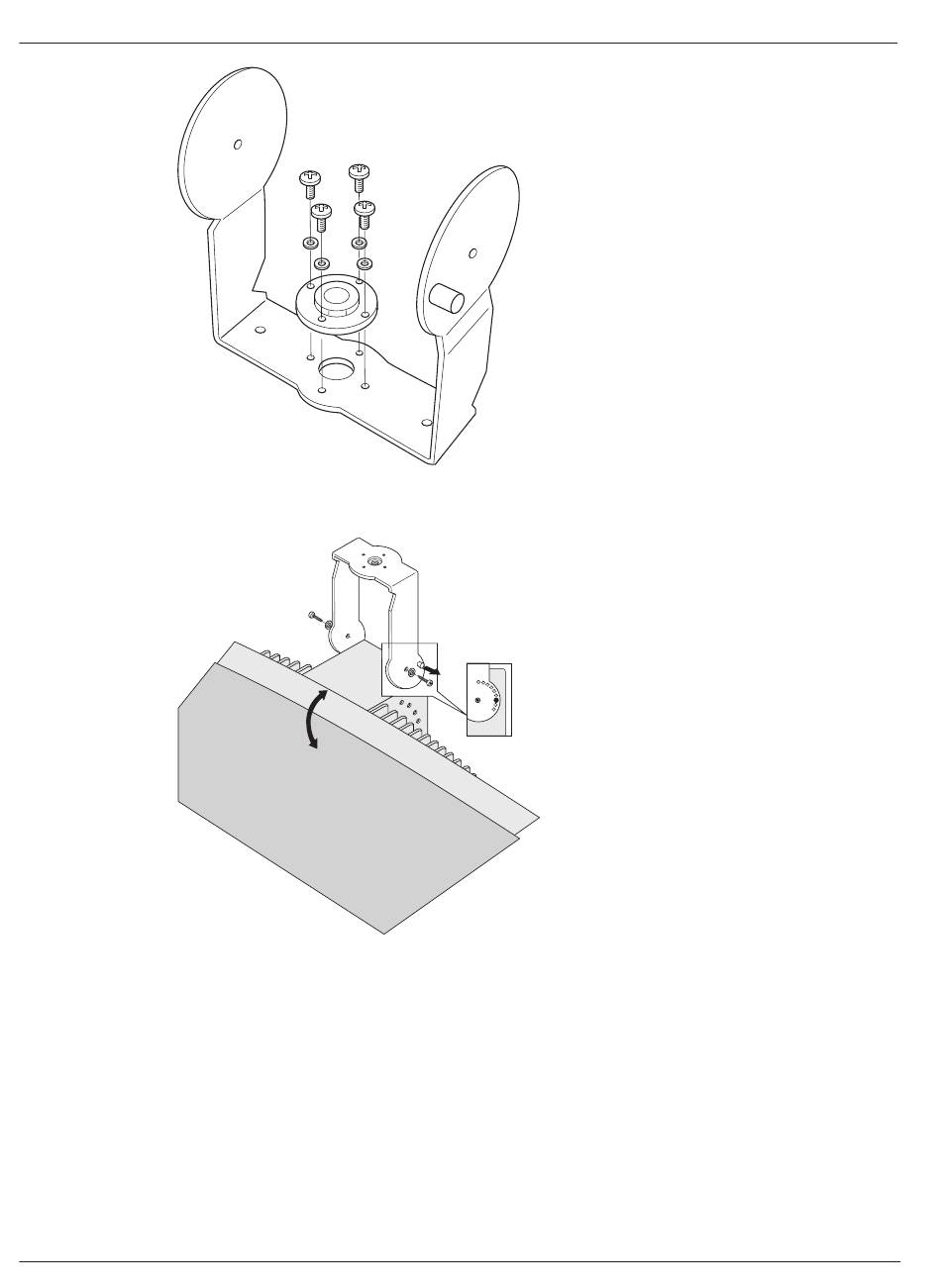

Abbildung 5.3: Befestigen der Platte an der Aufhängehalterung bei Wandmontage
5.2.2 Befestigen der Aufhängehalterung
Abbildung 5.4: Befestigen der Aufhängehalterung am Strahler
Befestigen Sie zuerst die mitgelieferte Aufhängehalterung am Strahler (siehe
Abschnitt Befestigen der Montageplatte an der Aufhängehalterung, Seite 33 und obige
Abbildung). Diese Halterung wird mithilfe von zwei Schrauben und Unterlegscheiben am
Strahler befestigt. Die Rückseite des Strahlers weist entsprechende Bohrungen auf. Die
Halterung weist zudem eine Rastkugel auf (in obiger Abbildung durch einen schwarzen Pfeil
gekennzeichnet). Diese Kugel befindet sich am rechten Arm der Halterung oberhalb der
Schraubenbohrung und dient zur Einstellung des Strahlerwinkels (siehe Einsatz in obiger
Abbildung). Die Rückseite des Strahlers weist entsprechende Bohrungen auf, in die diese
Kugel einrastet. Der Montagewinkel kann in Schritten zu 15° eingestellt werden.
