Verdrahten einer S7-400
4.17

Frontstecker verdrahten, Federkraftanschluss

Vorgehensweise
Um den vorbereiteten Frontstecker zu verdrahten, gehen Sie folgendermaßen vor:
1. Verwenden Sie Aderendhülsen?
Wenn ja: Isolieren Sie die Drähte auf 10 mm ab.
Verpressen Sie die Aderendhülsen mit den Leitungen.
Wenn nein: Isolieren Sie die Drähte auf 8 bis 10 mm ab.
2. Entriegeln Sie mit einem Schraubendreher (0,5 x 3,5 mm DIN 5264) die Feder-
kraftklemme des ersten Anschlusses. Beginnen Sie unten am Frontstecker.
Sie können die einzelnen Federkraftklemmen an drei Punkten entriegeln, von
vorne, von der Seite oder von hinten (siehe Bild 4-10 ).
3. Schieben Sie die erste Ader in die entriegelte Federkraftklemme und ziehen Sie
den Schraubendreher wieder zurück.
4. Wiederholen Sie die Schritte 3 und 4 für alle weiteren Adern.
  Â
  Â
  Â

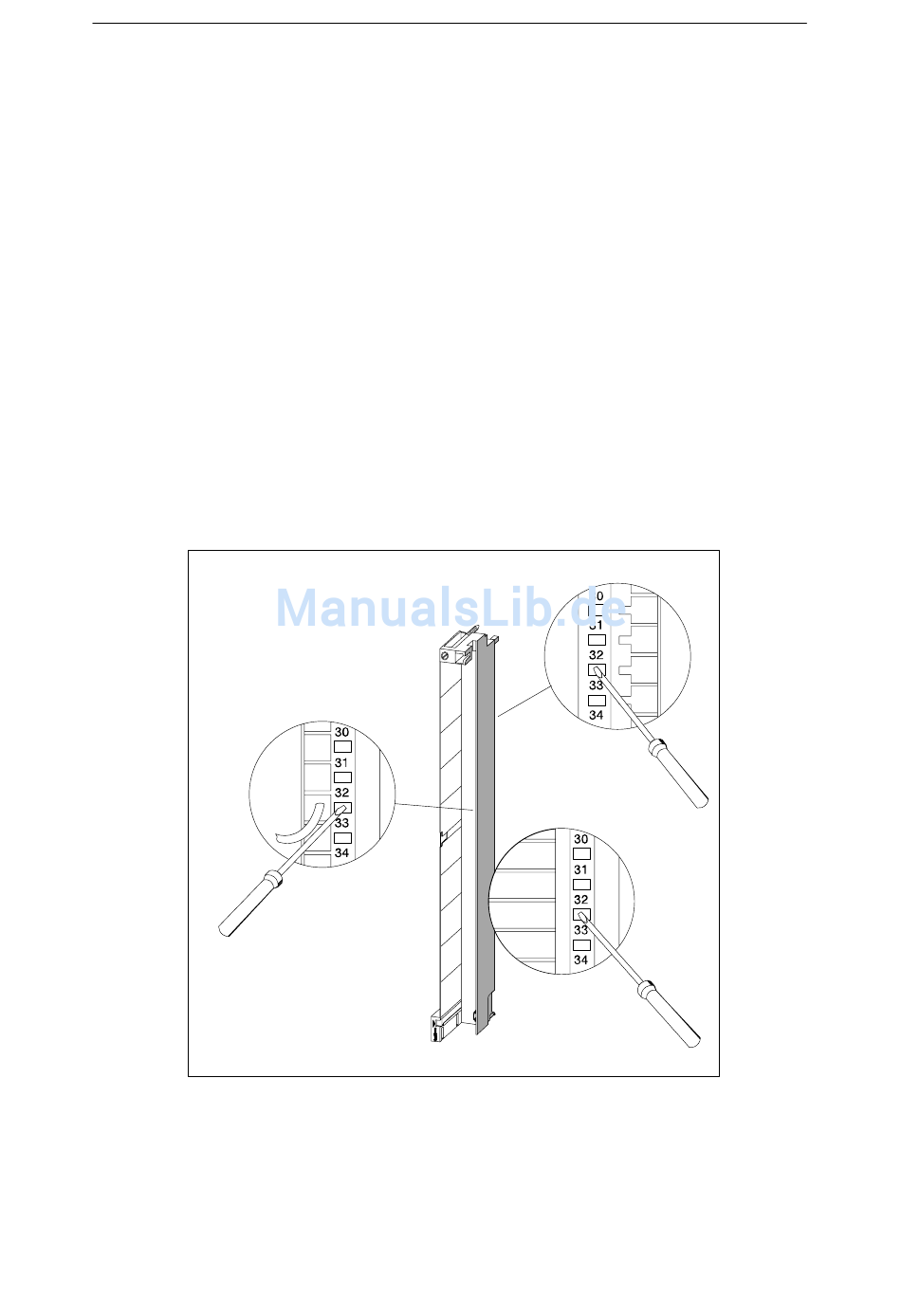

Bild 4-10
4-28
Federkraftklemme
von vorne
entriegeln
Frontstecker mit Federkraftanschluss verdrahten
Automatisierungssysteme S7-400, M7-400 Installationshandbuch
Federkraftklemme
von hinten
entriegeln
Federkraftklemme
von der Seite
entriegeln
