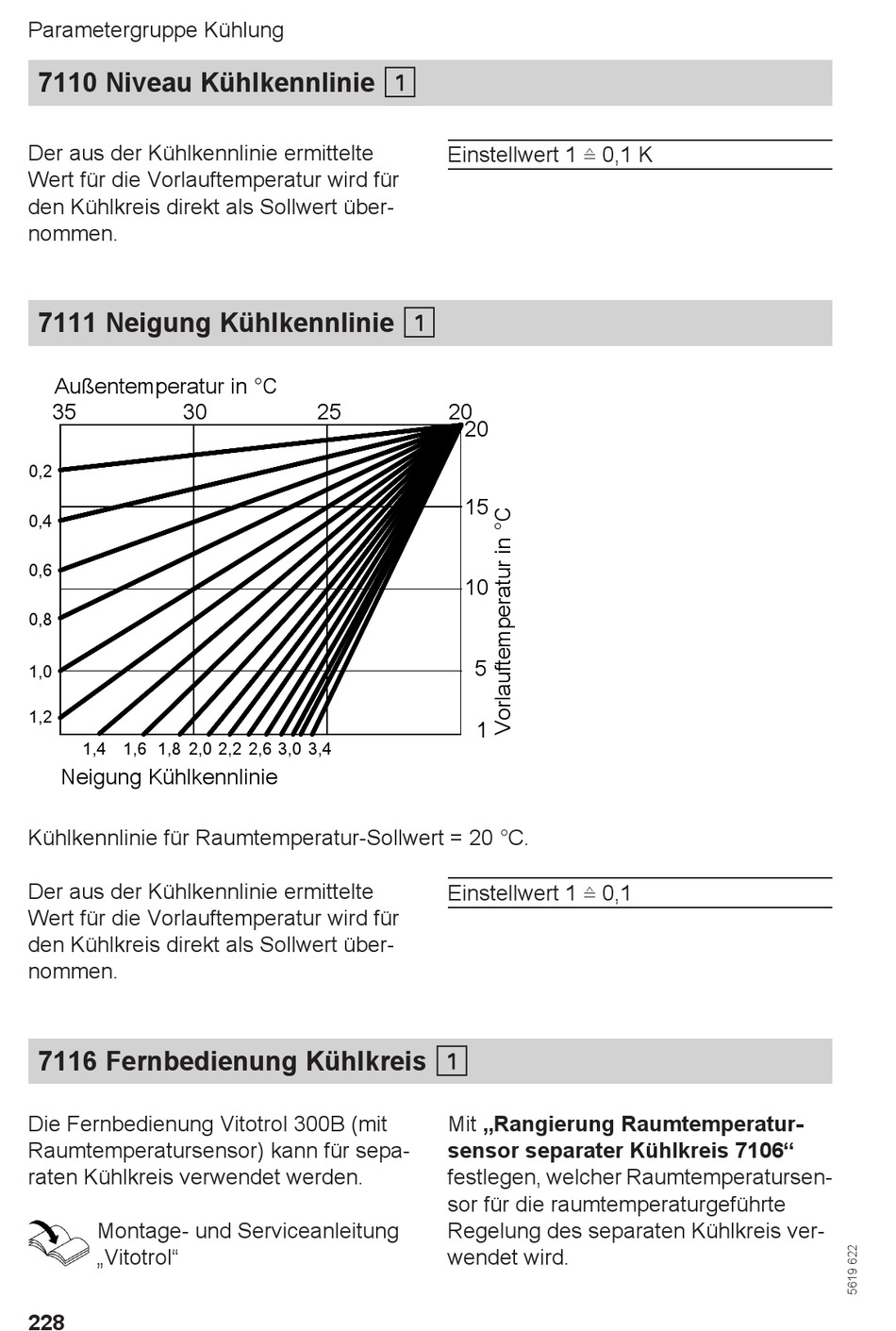

Viessmann Vitotronic 200 WO1C Serviceanleitung Für Die Fachkraft Seite 228

Parametergruppe Kühlung
7110 Niveau Kühlkennlinie !
Der aus der Kühlkennlinie ermittelte
Wert für die Vorlauftemperatur wird für
den Kühlkreis direkt als Sollwert über-
nommen.
7111 Neigung Kühlkennlinie !
Außentemperatur in °C
35 30
0,2
0,4
0,6
0,8
1,0
1,2
1,4 1,6 1,8 2,0 2,2
Neigung Kühlkennlinie
Kühlkennlinie für Raumtemperatur-Sollwert = 20 °C.
Der aus der Kühlkennlinie ermittelte
Wert für die Vorlauftemperatur wird für
den Kühlkreis direkt als Sollwert über-
nommen.
7116 Fernbedienung Kühlkreis !
Die Fernbedienung Vitotrol 300B (mit
Raumtemperatursensor) kann für sepa-
raten Kühlkreis verwendet werden.
Montage- und Serviceanleitung
„Vitotrol"
228
25
2,6 3,0 3,4
Einstellwert 1 ≙ 0,1 K
20
20
15
10
5
1
Einstellwert 1 ≙ 0,1
Mit „Rangierung Raumtemperatur-
sensor separater Kühlkreis 7106"
festlegen, welcher Raumtemperatursen-
sor für die raumtemperaturgeführte
Regelung des separaten Kühlkreis ver-
wendet wird.
