8 | Angaben zum Produkt
Modul MS100
Maximaler Leiterquerschnitt
• Anschlussklemme 230 V
• Anschlussklemme Kleinspannung
Nennspannungen
• BUS
• Netzspannung Modul
• Bedieneinheit
• Pumpen u. Mischer
Sicherung
BUS-Schnittstelle
Leistungsaufnahme – Standby
max. Leistungsabgabe
• pro Anschluss (PS1)
• pro Anschluss (VS1, PS2, PS3)
zul. Umgebungstemperatur
Schutzart
Schutzklasse
Ident.-Nr.
Tab. 3

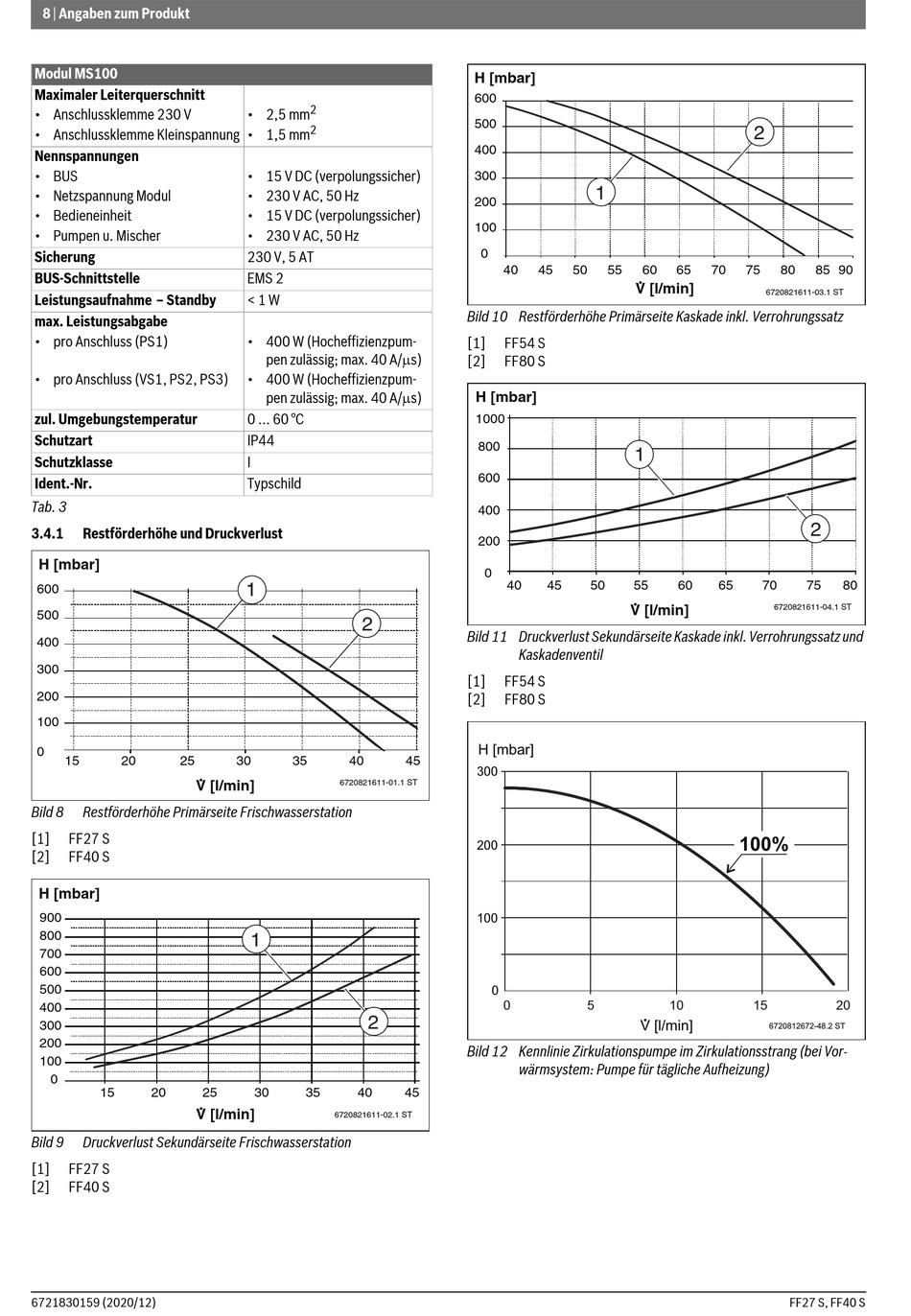

3.4.1 Restförderhöhe und Druckverlust
H [mbar]
600
500
400
300
200
100
0
15 20 25
V [l/min]
Bild 8 Restförderhöhe Primärseite Frischwasserstation
[1] FF27 S
[2] FF40 S
H [mbar]
900
800
700
600
500
400
300
200
100
0
15 20 25
V [l/min]
Bild 9 Druckverlust Sekundärseite Frischwasserstation
[1] FF27 S
[2] FF40 S
6721830159 (2020/12)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS 2
< 1 W
• 400 W (Hocheffizienzpum-
pen zulässig; max. 40 A/s)
• 400 W (Hocheffizienzpum-
pen zulässig; max. 40 A/s)
0 ... 60 °C
IP44
I
Typschild
1
2
30 35 40 45
6720821611-01.1 ST
1
2
30 35 40 45
6720821611-02.1 ST
H [mbar]
600
500
400
300
1
200
100
0
40 45 50 55
V [l/min]
Bild 10 Restförderhöhe Primärseite Kaskade inkl. Verrohrungssatz
[1] FF54 S
[2] FF80 S
H [mbar]
1000
800
1
600
400
200
0
40 45 50 55
V [l/min]
Bild 11 Druckverlust Sekundärseite Kaskade inkl. Verrohrungssatz und
Kaskadenventil
[1] FF54 S
[2] FF80 S
H [mbar]
300
200
100
0
0 5
V [l/min]
Bild 12 Kennlinie Zirkulationspumpe im Zirkulationsstrang (bei Vor-
wärmsystem: Pumpe für tägliche Aufheizung)
2
60 65 70 75 80 85 90
6720821611-03.1 ST
2
60 65 70 75
6720821611-04.1 ST
100% 100%
10 15
6720812672-48.2 ST
FF27 S, FF40 S
80
20
