4 | Angaben zum Produkt

3 Angaben zum Produkt
3.1

Lieferumfang

▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
1
6720812672-01.1ST

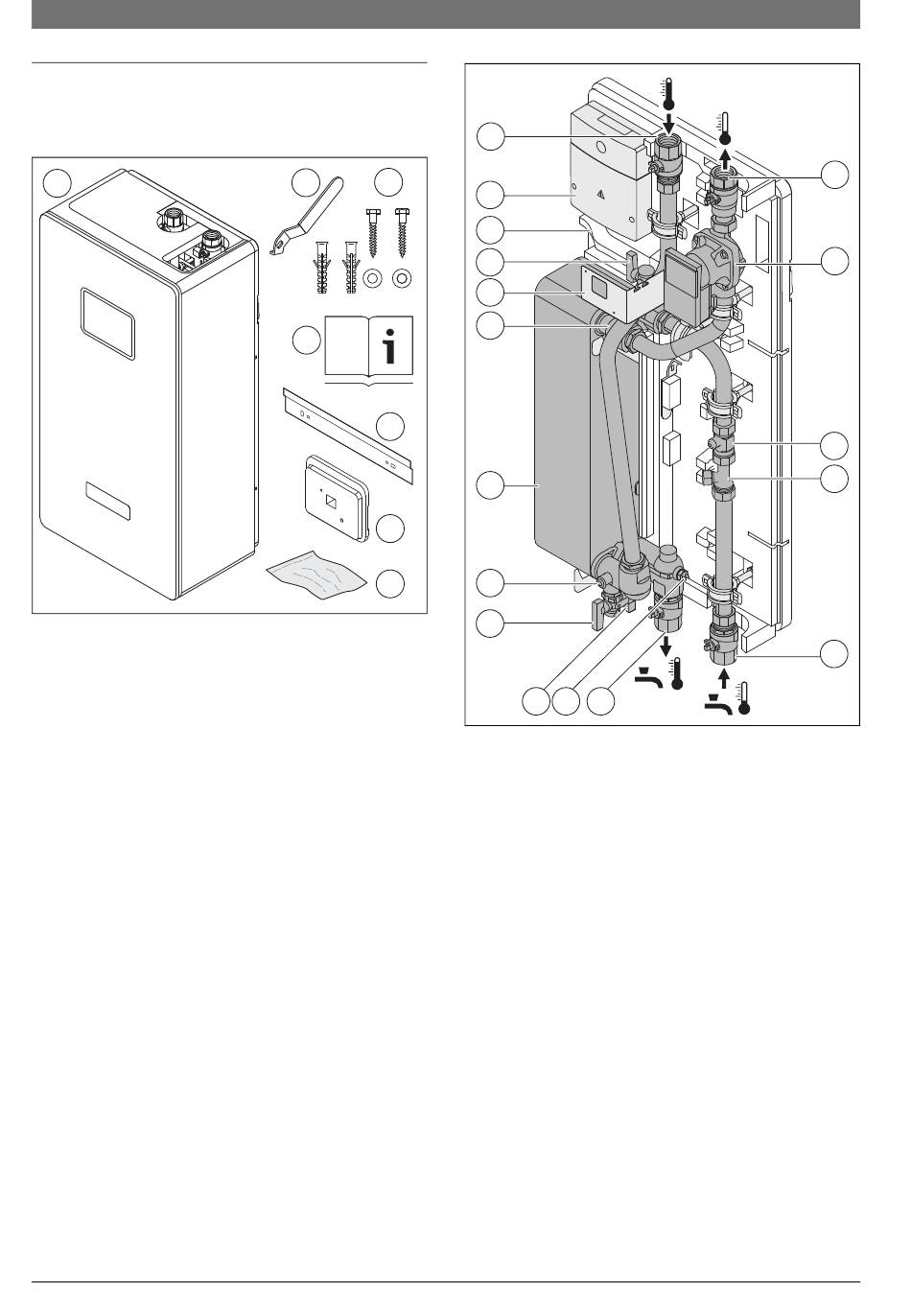

Bild 1 Lieferumfang Einzelstation
[1] Frischwasserstation inklusive Modul
[2] Handgriff für Kugelhähne, liegt im Wärmeschutz
[3] Schrauben, Dübel und Unterlegscheibe für Wandhalter (je 2 x)
[4] Installation- und Wartungsanleitung
[5] Wandhalter
[6] Distanzstück für Bedieneinheit, liegt im Wärmeschutz
[7] Beutel mit Kleinteilen
6721830159 (2020/12)
2 3
4
5
6
7
Bild 2
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10] Temperaturfühler Vorlauf TS21 (Pufferspeicher-Vorlauf),
[11] Wärmetauscher (edelstahlgelötet)
[12] Schwerkraftbremse primärseitig (integriert)
[13] Halter für Bedieneinheit
[14] Hinterer Wärmeschutz
[15] Modul MS100
1
15
14
9
13
12
11
10
9
8 7
9
Frischwasserstation ohne vorderen Wärmeschutz
Anschluss: vom Pufferspeicher (Vorlauf)
Anschluss: zum Pufferspeicher (Rücklauf)
Pumpe PS11 (Beladekreis, primär)
Volumenstromsensor
T-Stück zum Anschluss des Zirkulationsstranges mit Pumpe inkl.
Temperaturfühler (TS23, NTC12) Kaltwasser / Rücklauf Zirkulati-
on (beim Vorwärmsystem: tägliche Aufheizung)
Anschluss: Kaltwasser
Anschluss: Warmwasser
Temperaturfühler Warmwasser TS17, NTC12K
Füll- und Entleerhahn (3x)
NTC12K
2
3
4
5
6
6720812672-05.2 ST
FF27 S, FF40 S
