Kaskaden verbinden

Ab 3 Stationen empfehlen wir den hydraulischen An-
schluss auf nach dem Tichelmann-Prinzip auszuführen.
Hierbei ist die Summe aller Widerstände (z. B. Rohrlei-
tungslängen mit gleichem Querschnitt) zwischen den
ersten und letzten Abzweigen gleich.
Die Verbindung zweier Stationen kann durch den Verrohrungssatz (Zu-
behör) oder bauseits erfolgen.
Für die Bilder 25 bis 28 gilt:
= Verrohrungssatz (Zubehör)
In den folgenden Beispielen ist die Anschlussseite links dargestellt.
Rechts und eine wechselseitige Montage sind ebenfalls möglich.

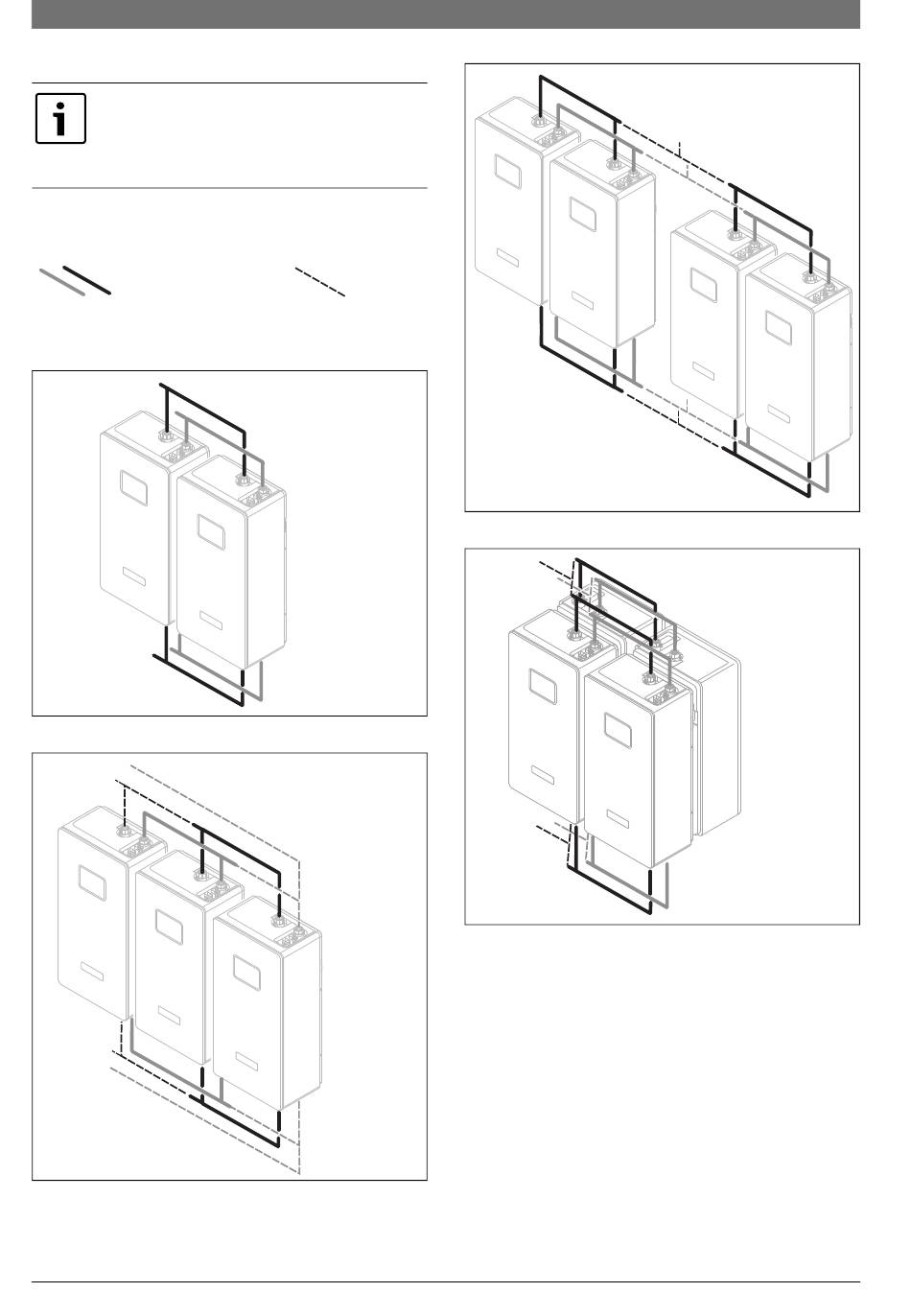

Bild 25 Beispiel: FF80 S mit Verrohrungssatz
Bild 26 Beispiel: FF120 S mit Verrohrungssatz (Tichelmann-Prinzip)
6721830159 (2020/12)
= bauseits
6720812672-11.1ST
6720812672-12.1ST
6720812672-13.1ST
Bild 27 Beispiel: FF160 S mit 2 Verrohrungssätzen
Bild 28 Beispiel: FF160 S mit 2 Verrohrungssätzen (alternativ: 4 Stati-
onen bauseits in einer Reihe verbinden)
6720812672-14.1ST
FF27 S, FF40 S
