Rohrleitungen
▶ Die Dimensionierung der Rohrleitungen mit einer Rohrnetzberech-
nung ermitteln.
▶ Alle Rohrleitungen, Edelstahlwellrohre und Anschlüsse spannungs-
frei montieren.
Wasserbeschaffenheit und Wärmetauscher
▶ Grenzwerte der aktuellen Trinkwasserverordnung einhalten.
HINWEIS: Ausfall der Station durch verkalkten Wärme-
tauscher.
▶ Ab einer Wasserhärte von 20° dH eine Enthärtungs-
anlage einbauen.
Um eine Verkalkung des Wärmetauschers zu minimieren, empfehlen wir
bereits ab 14° dH eine Enthärtungsanlage einzubauen.
Wasserhärte
pH-Wert
Sulfat
Elektrische Leitfähigkeit
Tab. 5
Eignung der Wärmetauscher
5.2
Frischwasserstation montieren
5.2.1
Wandinstallation
HINWEIS: Anlagenschaden durch falsche Dübel.
▶ Nur Dübel verwenden, die für den Baustoff der Wand
geeignet sind. Die mitgelieferten Dübel sind für Be-
ton und Vollmauerwerk geeignet.
▶ Tragfähigkeit der Wand für die Montage der Frischwasserstation prü-
fen.
▶ Bei Bedarf eine stärkere Konstruktion anfertigen.
▶ Vorderen Wärmeschutz nach vorne ziehen.
Mindesthöhe der Station und Mindestabstand zur Wand: Bild 13,
Seite 9.
▶ Mit Hilfe des Wandhalters und einer Wasserwaage die Bohrlöcher an-
zeichnen [1].
▶ Kaskade: Abstand zum zweiten Wandhalter einhalten [3].
▶ Löcher entsprechend der Dübelgröße bohren [2].
▶ Dübel in die Bohrlöcher stecken [4].
▶ Wandhalter mit Schrauben und Unterlegscheiben waagerecht mon-
tieren [5].
FF27 S, FF40 S
Einheit
Wert
°dH
< 20
6,0 - 9,5
mg/l
< 250
μS/cm
10-2790
1
5

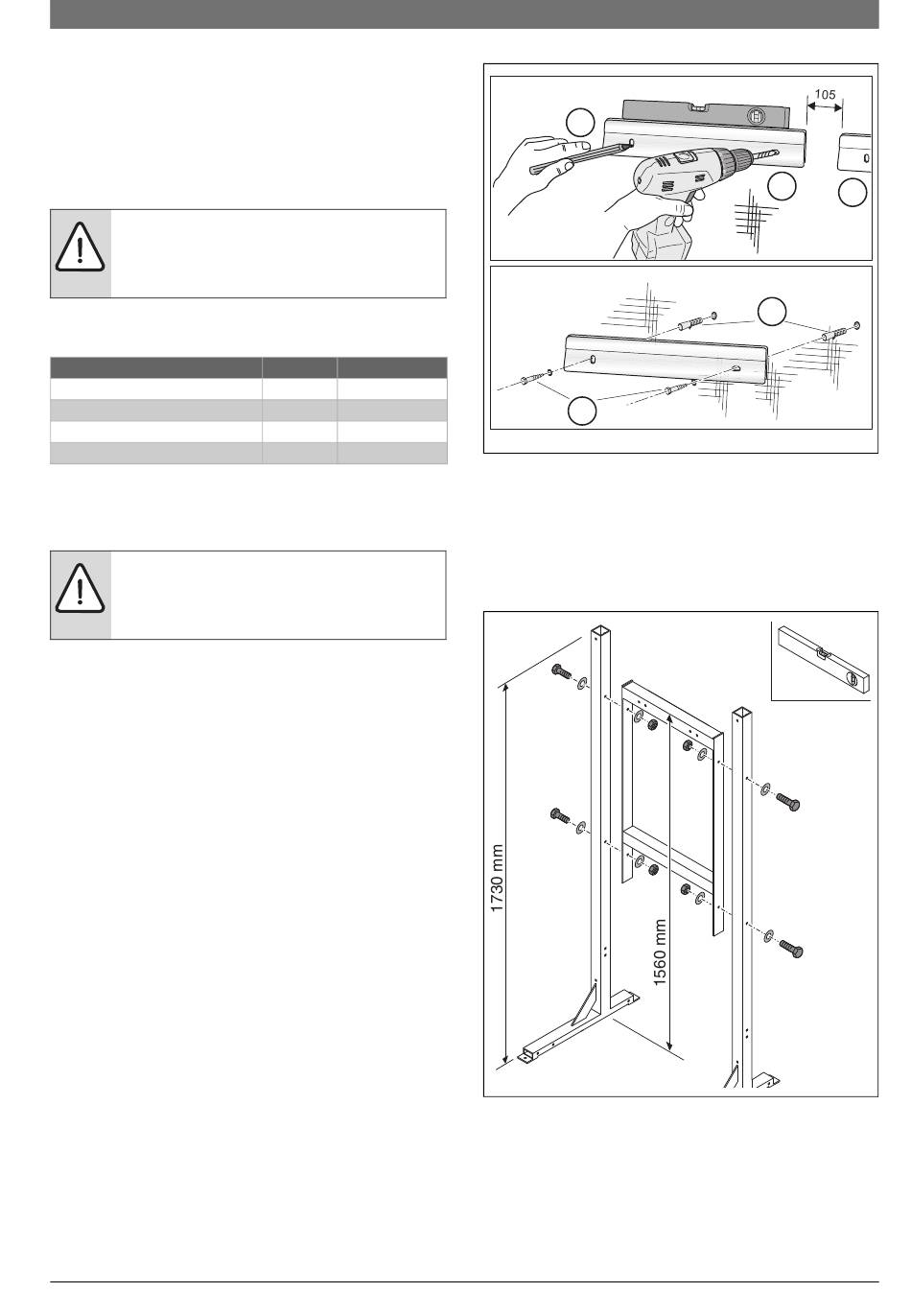

Bild 17 Wandhalter montieren (Maß in mm)
▶ Frischwasserstation zu zweit an Rohrgruppe und Wärmetauscher
anheben und in den Wandhalter hängen.
5.2.2
Ständer für Bodenmontage (Zubehör)
▶ L-Ständer und Rahmen mit beiliegenden Schrauben, Unterlegschei-
ben und Muttern verschrauben. Dabei waagerecht/senkrecht aus-
richten.
Bild 18 L-Ständer für Einzelstation montieren
Montage der Bauteile | 11
2
3
4
6720803823-13.2 ST
M8x70
6720803822-03.2 ST
6721830159 (2020/12)
