MTX 15VRS SPS-Interface
Hubsperre qGen_StrokeInhibit
Signalpegel
Hubreservierung qGen_StrokeReserv
Signalpegel
Hub ein qGen_StrokeRel
Signalflanke/-pegel
Stanz-HS-Logik
0: Keine Auswirkung.
Mit diesem Signal sperrt die SPS das Auslösen eines Stanzhubs, d. h. auf
der Einsteckkarte High Speed I/O wird der entsprechende schnelle Ausgang
gesperrt.
1: Der schnelle Ausgang HSO ist gesperrt.
0: Keine Auswirkung.
Mit diesem Signal reserviert sich die SPS einen schnellen Ausgang HSO auf
der Einsteckkarte High Speed I/O für eine eigene Hubauslösung (siehe
"Hub ein qGen_StrokeRel" auf Seite
1: Schneller Ausgang HSO ist für die SPS reserviert.
0: Keine Auswirkung.
Mit dem Signal Hub einbeauftragt die SPS die NC, einen Stanzhub über den
schnellen Ausgang HSO auf der Einsteckkarte High SpeedI/O auszulösen.
0 → 1: Stanzhub über den schnellen Ausgang HSO per SPS auslö‐
sen.
0: Keine Auswirkung.
Das Auslösen einzelner Hübe kann per SPS realisiert werden.
Die SPS kann einen Hub auslösen, indem sie die NC über Interface-Signale
beauftragt, dies zu tun.
Zwischen der NC, der Stanzsteuerung und der SPS werden Bit-Signale ent‐
sprechend nachfolgender Abbildung verwendet:

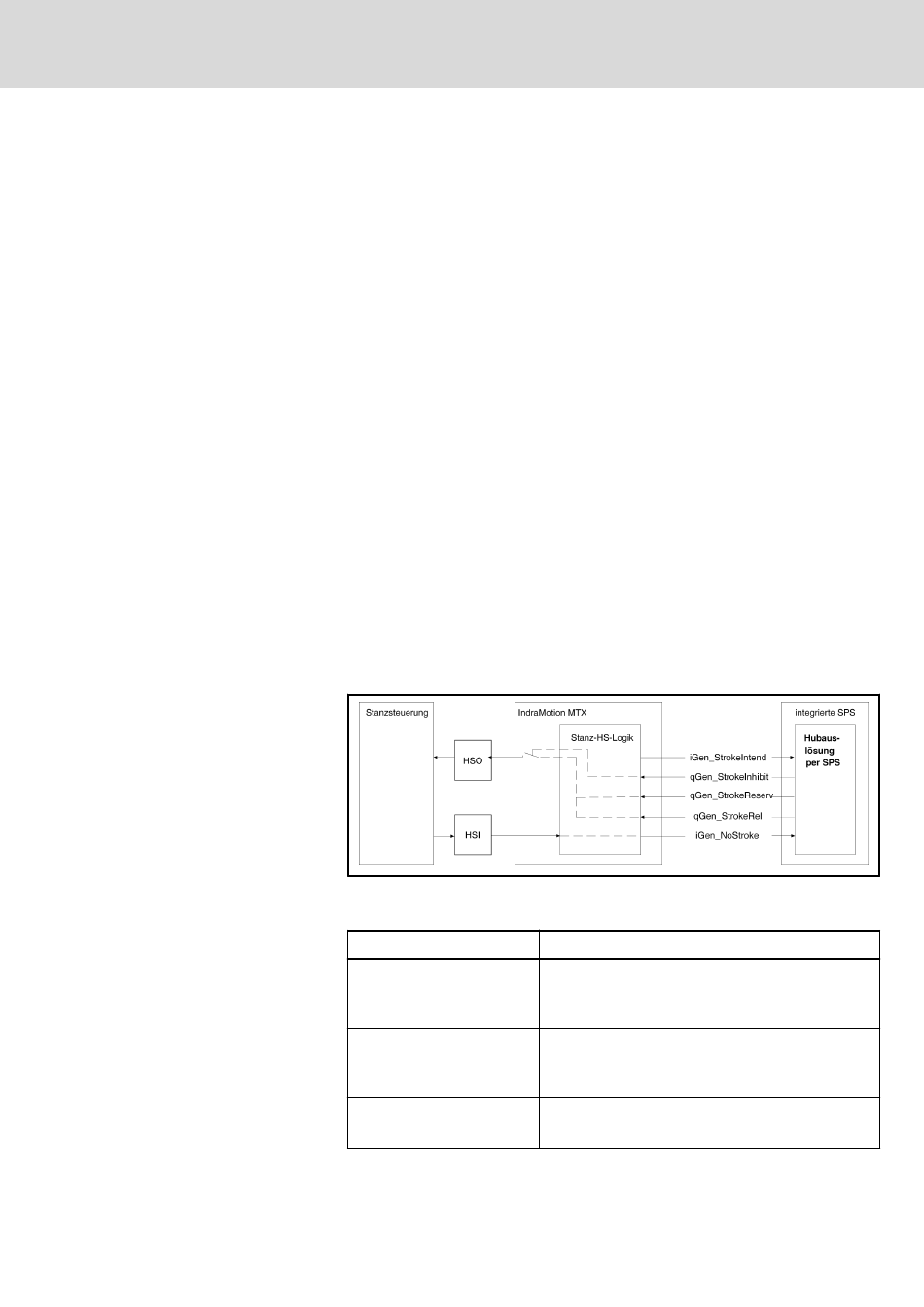

Abb. 6-1: Stanz-HS-Logik
Die Stanz-HS-Logik verarbeitet fünf Interface-Signale:
Interface-Signal
iGen_StrokeIntend
iGen_NoStroke
qGen_StrokeInhibit
Globale Interface-Signale
33).
Bedeutung
"Hub beabsichtigt"
Die NC teilt der SPS mit, dass sie einen Hub auslö‐
sen möchte.
"Hub läuft nicht"
Der schnelle Eingang HSI wird von der Stanz-HS-Lo‐
gik an die SPS weiter gereicht.
"Hubsperre"
Die SPS sperrt das Setzen von HSO.
R911400171_Ausgabe 02 Bosch Rexroth AG
33/409
