no 98 | 1 687 010 399 | Produktbeskrivelse
3.5.3

Slangeledning 1 680 712 250

For CRI med blindhull-forbindelse (Delphi).

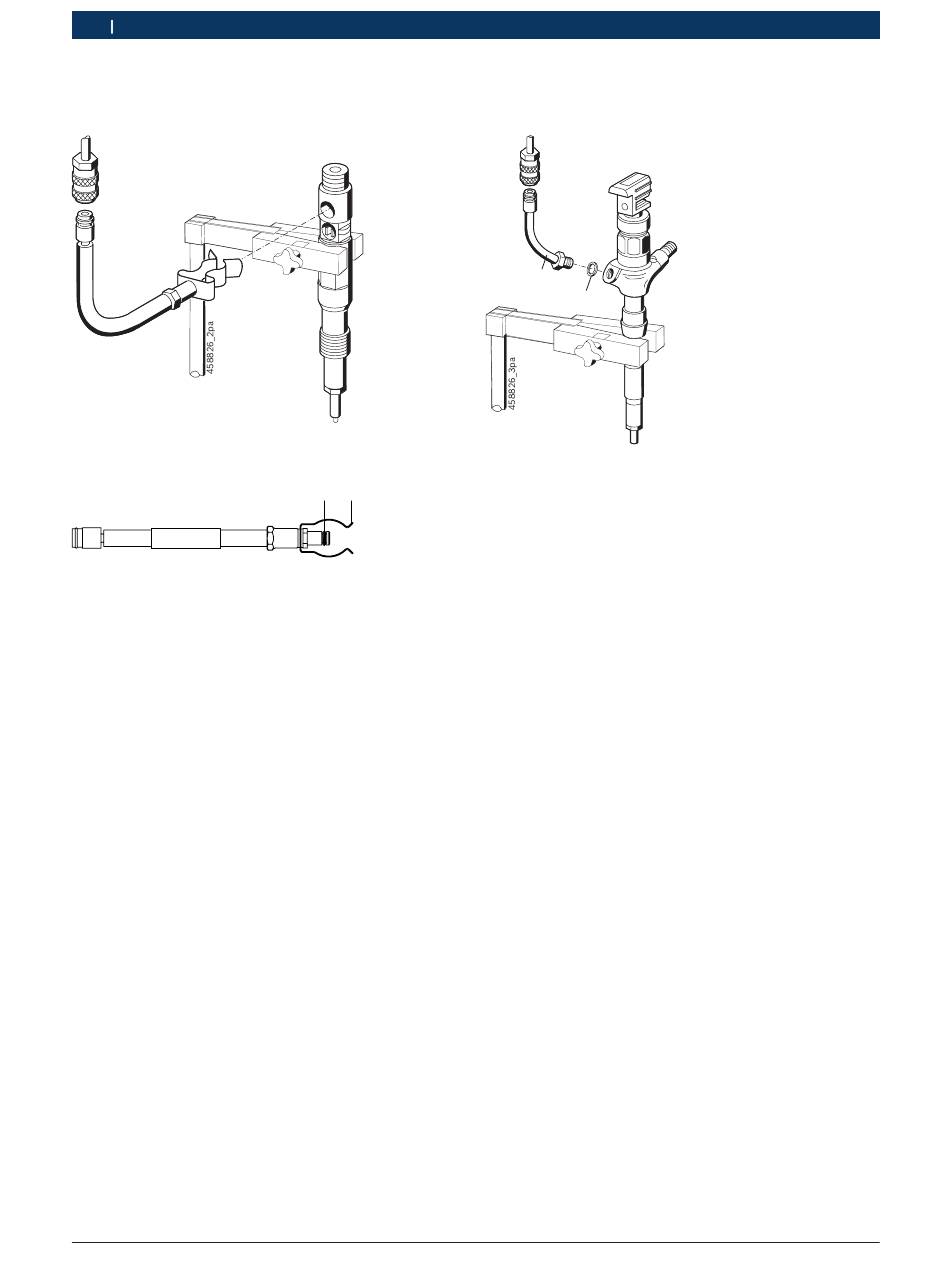

Fig. 4: Slangeledning 1 680 712 250
1 680 712 250
458812-7
Fig. 5: Slangeledning 1 680 712 250
1 O-ring 1 680 210 129 (Ø4 x 1,5)
2 Fjærklemme
1. Før slangeledning 1 680 712 250 inn i returhullet på
CRI. Fjærklemmen sikrer slangeledningen.
2. Forbind slangeledning 1 680 712 250 med slangeled-
ning 1 680 712 289.
|
1 689 989 196 2016-10-03
3.5.4
For CRI med skruforbindelse M8 x 1 (Denso).
Fig. 6:
1 2
1 Slangeledning
2 Flat kobbertetningsring A 8 x 11
1. Skru slangeledning 1 680 712 253 med flat tetnings-
2. Forbind slangeledning 1 680 712 253 med slangeled-
Slangeledning 1 680 712 253
1
2
Slangeledning 1 680 712 253
ring inn i returhullet på CRI og stram til.
ning 1 680 712 289.
