da 90 | 1 687 010 399 | Produktbeskrivelse
3.5.5 Slangeledning 1 680 712 312
Til CRI med stikforbindelse (Denso).

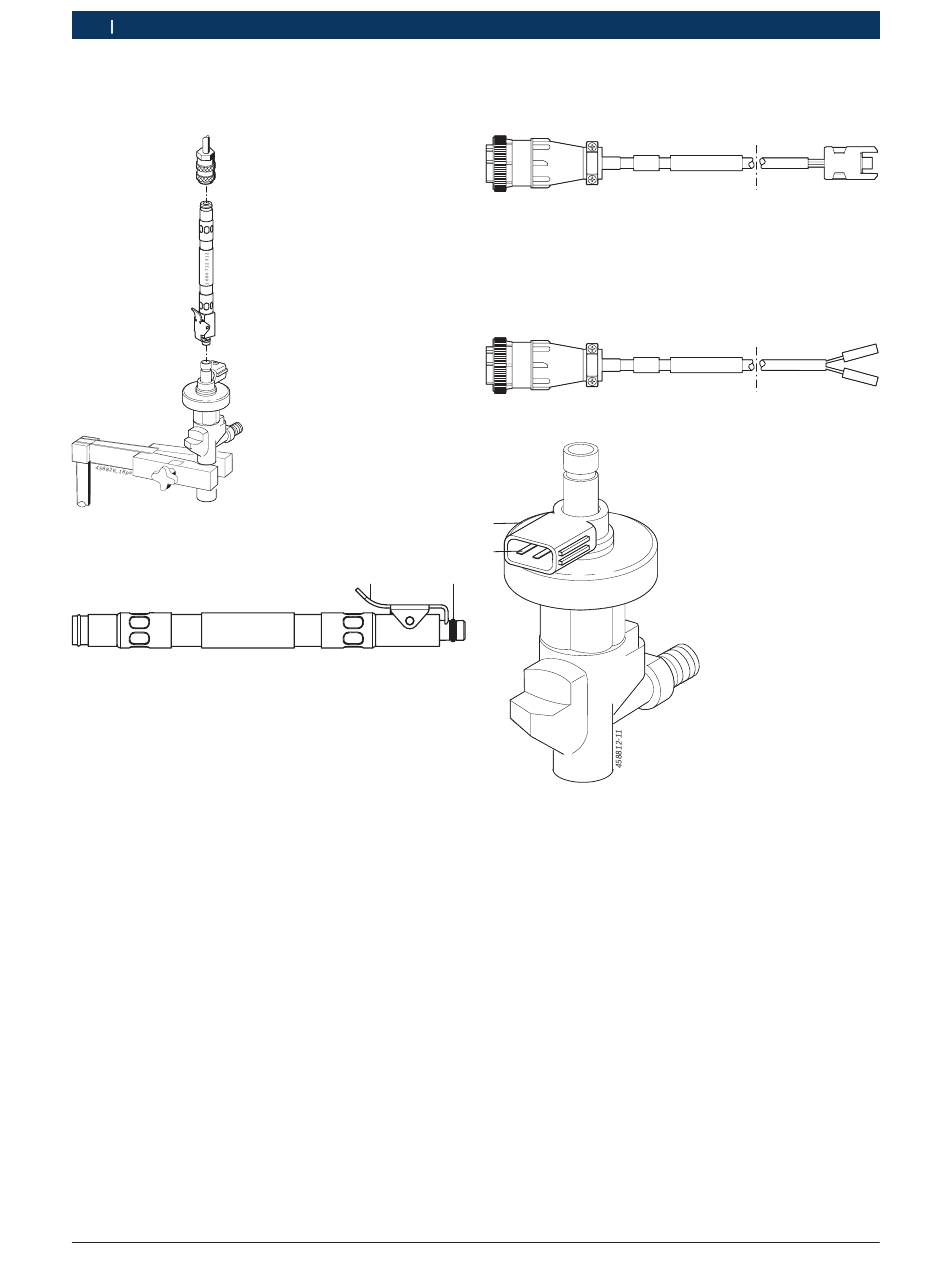

Fig. 7: Slangeledning 1 680 712 312
1 680 712 312
Fig. 8: Slangeledning 1 680 712 312
1 Arm til slangesikring
2 O-ring 1 680 210 129 (Ø4 x 1,5)
1. Tryk på armen (Fig. 8, Pos. 1).
2. Sæt slangeledningen 1 680 712 312 i returløbet på CRI.
3. Slip armen (Fig. 8, Pos. 1). Slangesikringen skal gå i
hak i noten til returløbstilslutningen.
4. Forbind slangeledningen 1 680 712 312 med slange-
ledningen 1 680 712 289.
|
1 689 989 196 2016-10-03
3.5.6
Adapterledning til elektrisk tilslutning af Delphi-CRI.
Fig. 9:
3.5.7
Adapterledning til elektrisk tilslutning af CRI med flade
stiftkontakter, f.eks. Denso (se Fig. 11, Pos. 1).
Fig. 10:
1
2
1 2
458812-14
Fig. 11:
1 Injektor
2 Tilslutningsbøsning med stiftkontakter

Adapterledning 1 684 465 844

FD... 1 684 465 844
Adapterledning 1 684 465 844
Adapterledning 1 684 465 679
FD... 1 684 465 679
Adapterledning 1 684 465 679
Denso-injektor
458826_4pa
458826_5pa
