3.5.5 Tuyau flexible 1 680 712 312
Pour CRI avec jonction enfichable (Denso).

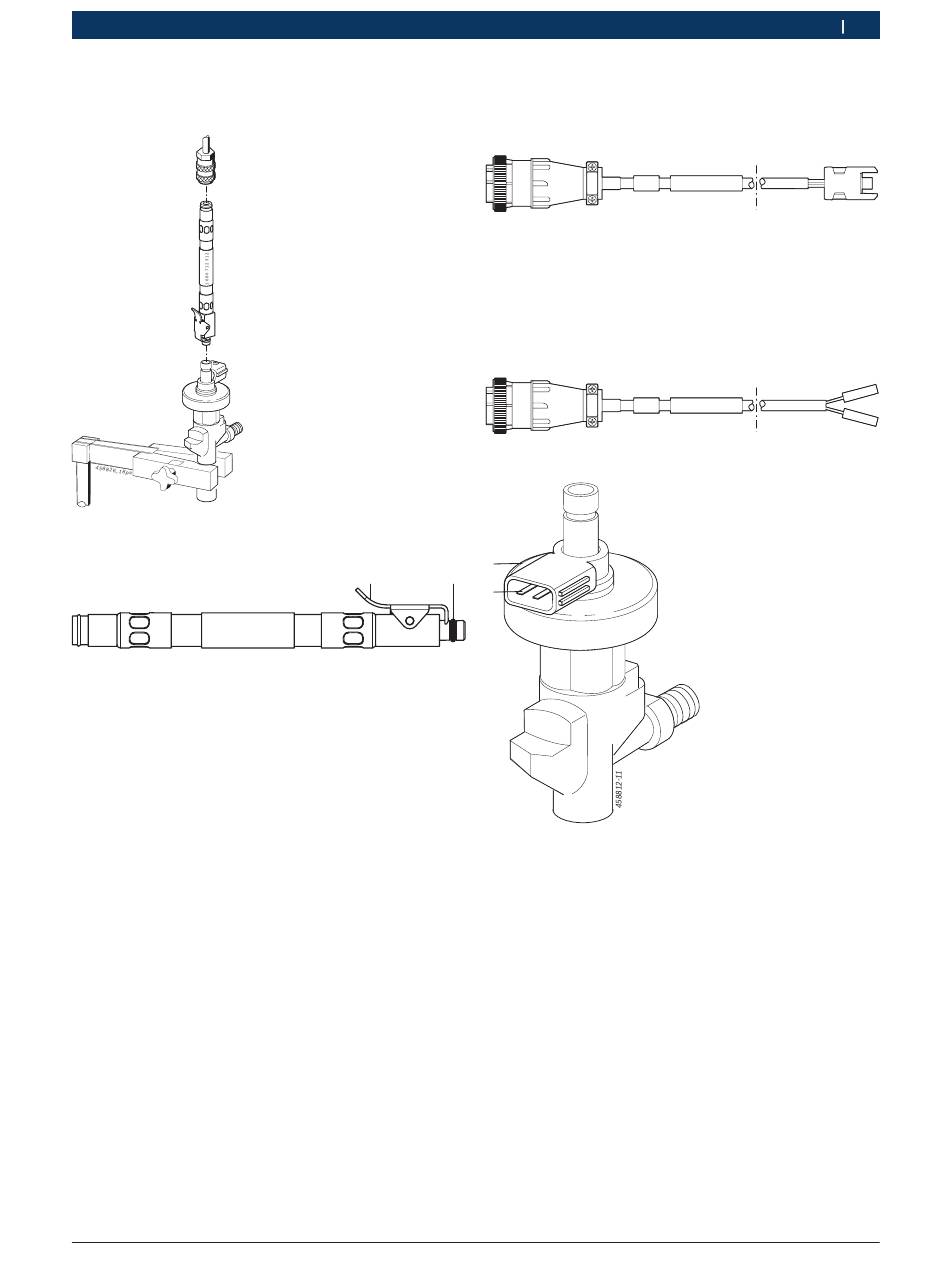

Fig. 7 : Tuyau flexible 1 680 712 312
1 680 712 312
Fig. 8 : Tuyau flexible 1 680 712 312
1 Levier pour la fixation du tuyau flexible
2 Joint torique 1 680 210 129 (Ø4 x 1,5)
1. Enfoncer le levier (Fig. 8, Pos. 1).
2. Insérer le tuyau flexible 1 680 712 312 dans le retour
du CRI.
3. Relâcher le levier (Fig. 8, Pos. 1). La fixation du
tuyau flexible doit s'enclencher dans la rainure du
raccordement de retour.
4. Raccorder le tuyau flexible 1 680 712 312 au tuyau
flexible 1 680 712 289.
Robert Bosch GmbH
Description du produit | 1 687 010 399 | 27
3.5.6
Câble adaptateur pour le raccordement électrique de
CRI Delphi.
Fig. 9 :
3.5.7
Câble adaptateur pour les connexions électriques du
CRI avec contacts plats à broches, p. ex. Denso
(voir Fig. 11, Pos. 1).
Fig. 10 : Câble adaptateur 1 684 465 679
1
1 2
2
458812-14
Fig. 11 : Injecteur Denso
1 Injecteur
2 Prise de raccordement avec contacts à broches
Câble adaptateur 1 684 465 844
FD... 1 684 465 844
Câble adaptateur 1 684 465 844
Câble adaptateur 1 684 465 679
FD... 1 684 465 679
1 689 989 196
fr
458826_4pa
458826_5pa
|
2016-10-03
