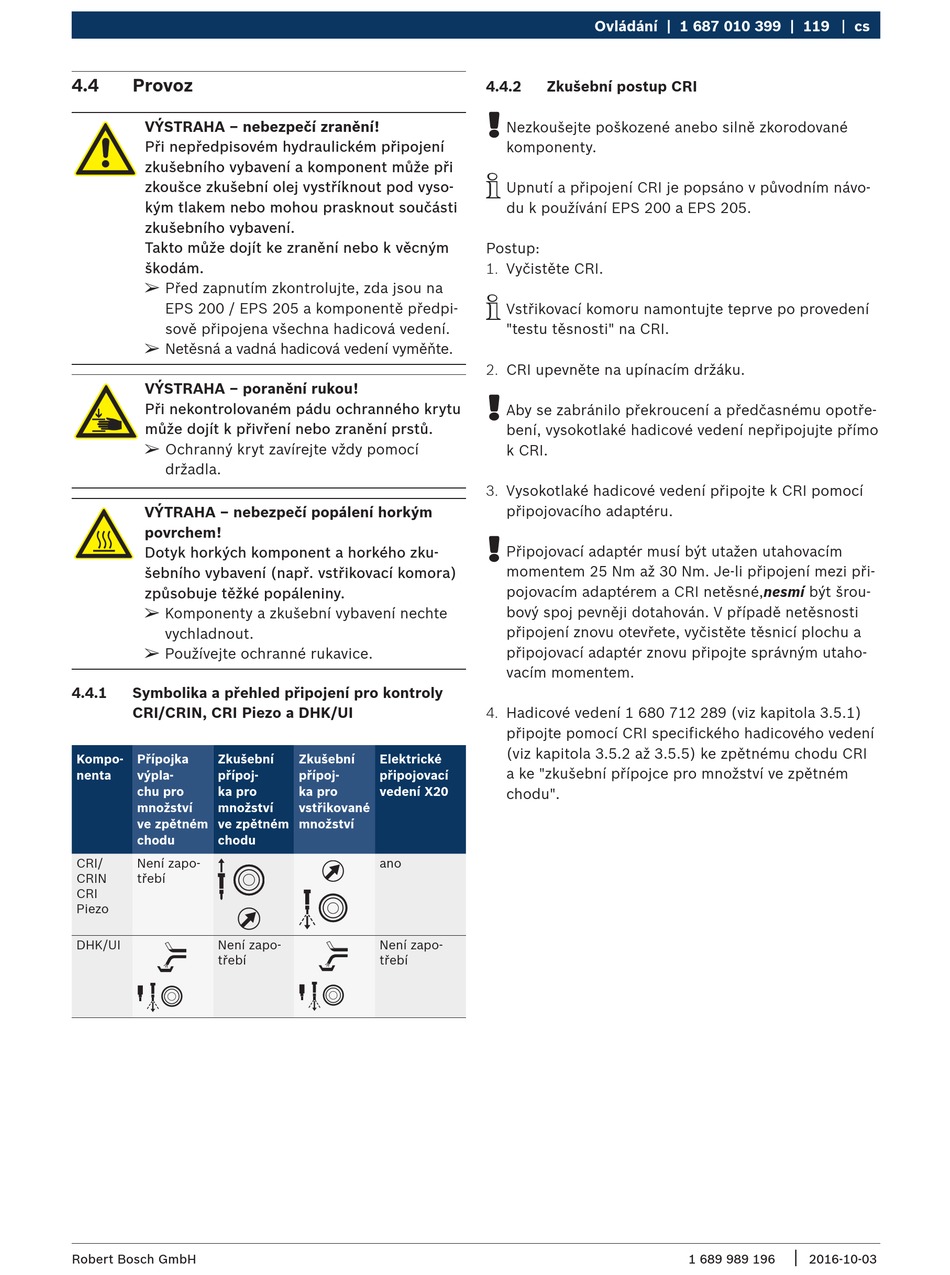

4.4

Provoz

VÝSTRAHA – nebezpečí zranění!
Při nepředpisovém hydraulickém připojení
zkušebního vybavení a komponent může při
zkoušce zkušební olej vystříknout pod vyso-
kým tlakem nebo mohou prasknout součásti
zkušebního vybavení.
Takto může dojít ke zranění nebo k věcným
škodám.
¶
Před zapnutím zkontrolujte, zda jsou na
EPS 200 / EPS 205 a komponentě předpi-
sově připojena všechna hadicová vedení.
¶
Netěsná a vadná hadicová vedení vyměňte.
VÝSTRAHA – poranění rukou!
Při nekontrolovaném pádu ochranného krytu
může dojít k přivření nebo zranění prstů.
¶
Ochranný kryt zavírejte vždy pomocí
držadla.
VÝTRAHA – nebezpečí popálení horkým
povrchem!
Dotyk horkých komponent a horkého zku-
šebního vybavení (např. vstřikovací komora)
způsobuje těžké popáleniny.
¶
Komponenty a zkušební vybavení nechte
vychladnout.
¶
Používejte ochranné rukavice.
4.4.1 Symbolika a přehled připojení pro kontroly
CRI/CRIN, CRI Piezo a DHK/UI
Kompo- Přípojka Zkušební
nenta výpla- přípoj-
chu pro ka pro
množství množství
ve zpětném ve zpětném
chodu chodu
CRI/ Není zapo-
CRIN třebí
CRI
Piezo
DHK/UI Není zapo-
třebí
Robert Bosch GmbH
Zkušební Elektrické
přípoj- připojovací
ka pro vedení X20
vstřikované
množství
ano
Není zapo-
třebí
Ovládání | 1 687 010 399 | 119
4.4.2 Zkušební postup CRI
!
Nezkoušejte poškozené anebo silně zkorodované
komponenty.
i
Upnutí a připojení CRI je popsáno v původním návo-
du k používání EPS 200 a EPS 205.
Postup:
1. Vyčistěte CRI.
i
Vstřikovací komoru namontujte teprve po provedení
"testu těsnosti" na CRI.
2. CRI upevněte na upínacím držáku.
!
Aby se zabránilo překroucení a předčasnému opotře-
bení, vysokotlaké hadicové vedení nepřipojujte přímo
k CRI.
3. Vysokotlaké hadicové vedení připojte k CRI pomocí
připojovacího adaptéru.
!
Připojovací adaptér musí být utažen utahovacím
momentem 25 Nm až 30 Nm. Je-li připojení mezi při-
pojovacím adaptérem a CRI netěsné,nesmí být šrou-
bový spoj pevněji dotahován. V případě netěsnosti
připojení znovu otevřete, vyčistěte těsnicí plochu a
připojovací adaptér znovu připojte správným utaho-
vacím momentem.
4. Hadicové vedení 1 680 712 289 (viz kapitola 3.5.1)
připojte pomocí CRI specifického hadicového vedení
(viz kapitola 3.5.2 až 3.5.5) ke zpětnému chodu CRI
a ke "zkušební přípojce pro množství ve zpětném
chodu".
cs
|
1 689 989 196 2016-10-03
