Slangeledning 1 680 712 - Bosch 1 687 010 399 Originalbetriebsanleitung

3.5.3

Slangeledning 1 680 712 250

Til CRI med blindhulsforbindelse (Delphi).

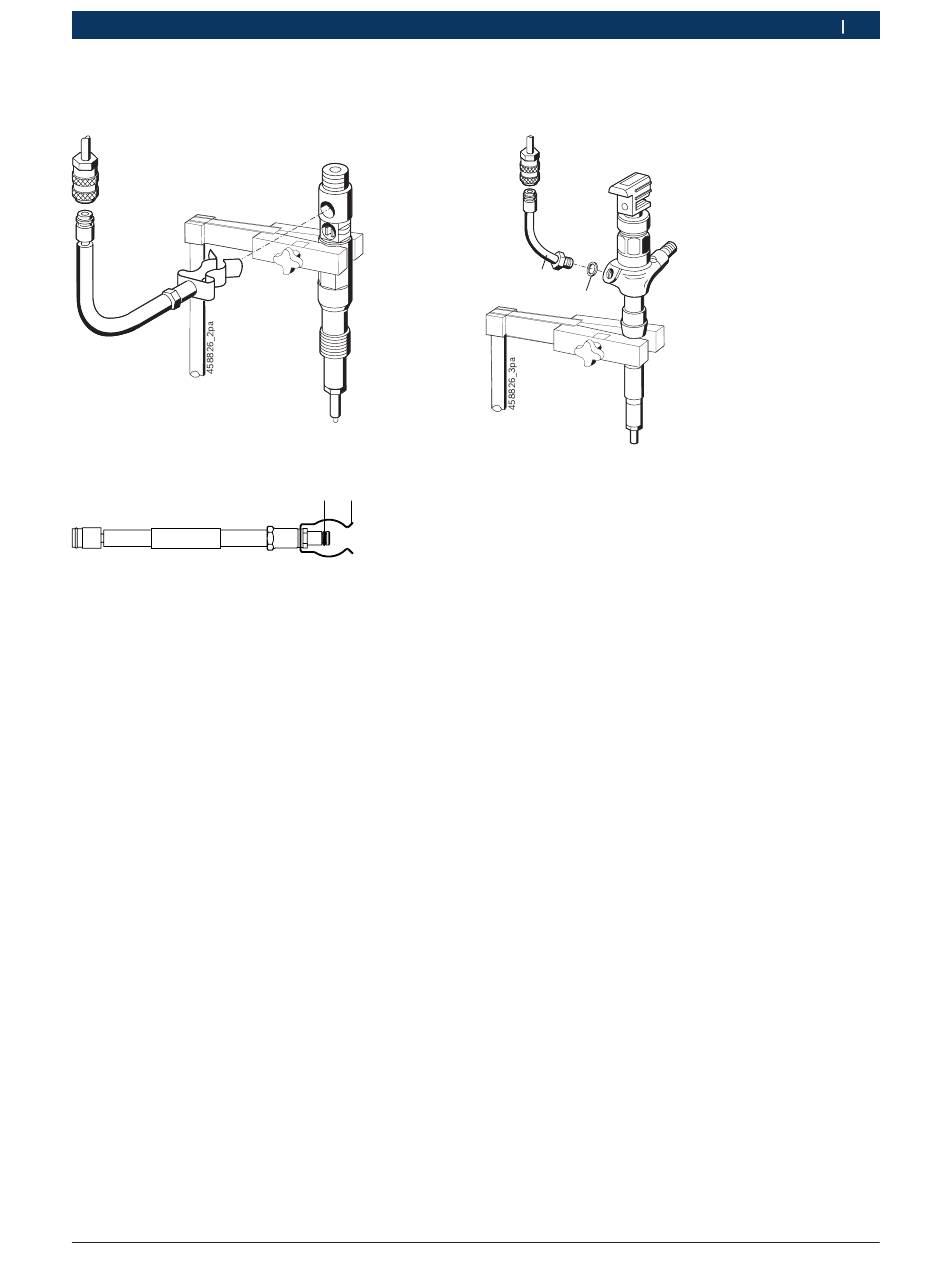

Fig. 4: Slangeledning 1 680 712 250
1 680 712 250
458812-7
Fig. 5: Slangeledning 1 680 712 250
1 O-ring 1 680 210 129 (Ø4 x 1,5)
2 Fjederklemme
1. Sæt slangeledningen 1 680 712 250 i returløbsborin-
gen på CRI. Fjederklemmen sikrer slangeledningen.
2. Forbind slangeledningen 1 680 712 250 med slange-
ledningen 1 680 712 289.
Robert Bosch GmbH
3.5.4
Til CRI med slangeforbindelse M8 x 1 (Denso).
Fig. 6:
1 2
1 Slangeledning
2 Flad kobberpakning A 8 x 11
1. Skrue slangeledningen 1 680 712 253 med flad
2. Forbind slangeledningen 1 680 712 253 med slange-
Produktbeskrivelse | 1 687 010 399 | 89
Slangeledning 1 680 712 253
1
2
Slangeledning 1 680 712 253
pakning ind i returløbsboringen på CRI, og spænd
den fast.
ledningen 1 680 712 289.
