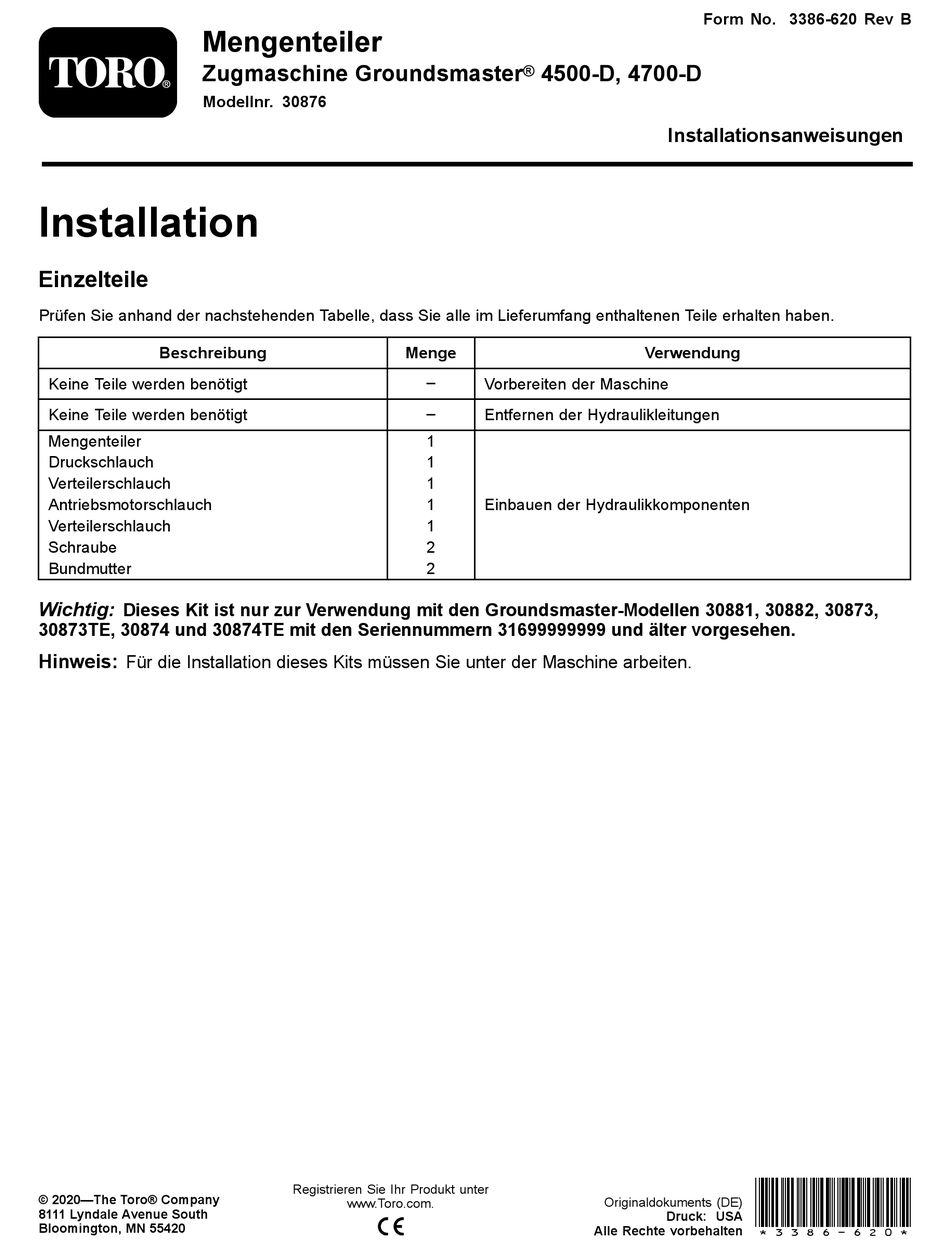

Mengenteiler
Zugmaschine Groundsmaster
Modellnr. 30876
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Mengenteiler
Druckschlauch
Verteilerschlauch
Antriebsmotorschlauch
Verteilerschlauch
Schraube
Bundmutter
Wichtig:
Dieses Kit ist nur zur Verwendung mit den Groundsmaster-Modellen 30881, 30882, 30873,
30873TE, 30874 und 30874TE mit den Seriennummern 31699999999 und älter vorgesehen.
Hinweis:
Für die Installation dieses Kits müssen Sie unter der Maschine arbeiten.
© 2020—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
–
–
1
1
1
1
1
2
2
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
4500-D, 4700-D
Verwendung
Vorbereiten der Maschine
Entfernen der Hydraulikleitungen
Einbauen der Hydraulikkomponenten
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3386-620 Rev B
Installationsanweisungen
*3386-620*
Druck: USA
Werbung
Verwandte Anleitungen für Toro 30876
Inhaltszusammenfassung für Toro 30876
- Seite 1 30873TE, 30874 und 30874TE mit den Seriennummern 31699999999 und älter vorgesehen. Hinweis: Für die Installation dieses Kits müssen Sie unter der Maschine arbeiten. *3386-620* Registrieren Sie Ihr Produkt unter © 2020—The Toro® Company Originaldokuments (DE) www.Toro.com. 8111 Lyndale Avenue South Druck: USA...
-
Seite 2: Vorbereiten Der Maschine
Vorbereiten der Maschine Entfernen der Hydraulikleitungen ACHTUNG Wenn Sie den Zündschlüssel im Zündschloss Entfernen des Druckschlauchs stecken lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie Stellen Sie eine Auffangwanne unter das und Unbeteiligte schwer verletzen. vordere Ende des Druckschlauchs (Bild 1 Bild Ziehen Sie vor dem Ausführen von... - Seite 3 Abnehmen des Querrohrs Stellen Sie eine Auffangwanne unter den Heckantriebverteiler. Nehmen Sie die Schlauchmutter für das Querrohr vom Anschlussstück im Heckantriebverteiler ab (Bild Nehmen Sie die Schlauchmutter für den Filterschlauch vom Anschlussstück im Querrohr ab und entfernen das Querrohr (Bild Hinweis: Werfen Sie das Querrohr weg.
- Seite 4 Einbauen der Montieren des Heckantriebs- chlauchs und Druckschlauchs Hydraulikkomponenten Fluchten Sie die vordere Schlauchmutter für den Heckantriebschlauch mit dem Winkelanschluss Einbauen des Mengenteilervertei- im Mengenteiler aus (Bild 4 Bild lers Fluchten Sie die Löcher im Mengenteilerverteiler mit den Löchern in der Chassishalterung aus. Hinweis: Stellen Sie sicher, dass das 45°-Anschlussstück nach unten und zum Heck...
- Seite 5 Montieren des Querrohrs Entfernen Sie die Kappe am Anschlussstück des Heckantriebverteilers, die Sie vorher aufgesetzt haben. Fluchten Sie die Schlauchmuttern für den Querverteilerschlauch mit den Anschlussstücken im Heckantriebverteiler und im Mengenteiler aus (Bild g027293 Bild 5 1. Mengenteiler 4. Druckschlauch (abgewinkeltes Ende) 2.
- Seite 6 Montieren des Filterschlauchs und Montieren des Antriebsmotor- des Verteilerschlauchs schlauchs Fluchten Sie die Schlauchmutter für den Fluchten Sie die Schlauchmuttern für den Hydraulikfilterschlauch mit dem Anschlussstück Antriebsmoor mit den Anschlussstücken am im Querverteilerrohr aus, siehe Bild Antriebsmotor und am Mengenteiler aus (Bild g021299 Bild 7...
-
Seite 7: Betrieb
Prüfen auf Hydrauliklecks Betrieb WARNUNG: Einsatzhinweise Unter Druck austretendes Hydrauliköl kann unter die Haut dringen und Verletzungen Der Mengenteiler erhöht die Antriebsleistung in verursachen. schwierigen Einsatzbedingungen. • Stellen Sie sicher, dass alle Der Mengenteiler teilt den Antriebsfluss gleichmäßig Hydraulikschläuche und -leitungen auf die Vorder- und Hinterräder auf. - Seite 8 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Modelle von Toro eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
