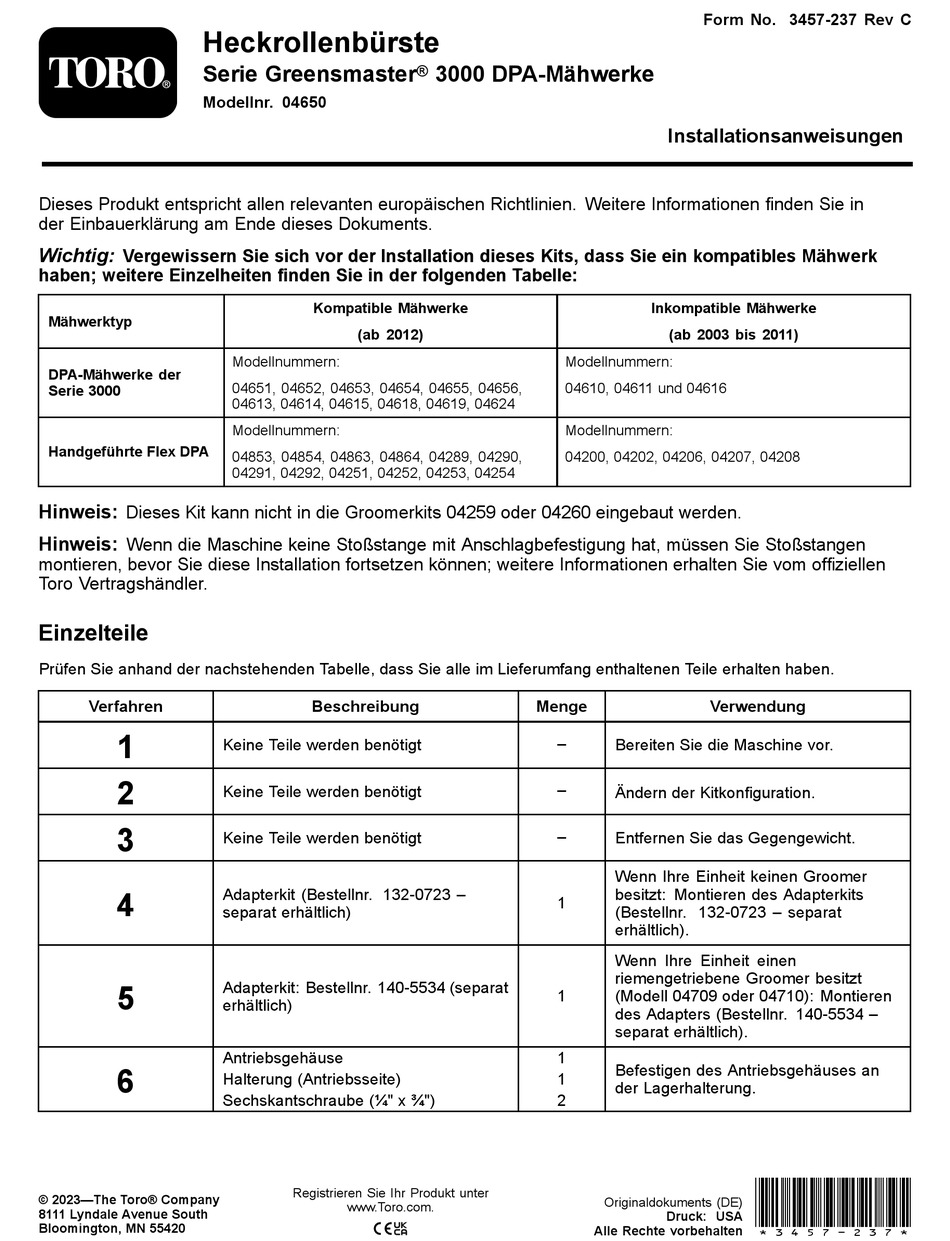

Heckrollenbürste
Serie Greensmaster
Modellnr. 04650
Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in
der Einbauerklärung am Ende dieses Dokuments.
Wichtig:
Vergewissern Sie sich vor der Installation dieses Kits, dass Sie ein kompatibles Mähwerk
haben; weitere Einzelheiten finden Sie in der folgenden Tabelle:
Mähwerktyp
DPA-Mähwerke der
Serie 3000
Handgeführte Flex DPA
Hinweis:
Dieses Kit kann nicht in die Groomerkits 04259 oder 04260 eingebaut werden.
Hinweis:
Wenn die Maschine keine Stoßstange mit Anschlagbefestigung hat, müssen Sie Stoßstangen
montieren, bevor Sie diese Installation fortsetzen können; weitere Informationen erhalten Sie vom offiziellen
Toro Vertragshändler.
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
6
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Kompatible Mähwerke
(ab 2012)
Modellnummern:
04651, 04652, 04653, 04654, 04655, 04656,
04613, 04614, 04615, 04618, 04619, 04624
Modellnummern:
04853, 04854, 04863, 04864, 04289, 04290,
04291, 04292, 04251, 04252, 04253, 04254
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Adapterkit (Bestellnr. 132-0723 –
separat erhältlich)
Adapterkit: Bestellnr. 140-5534 (separat
erhältlich)
Antriebsgehäuse
Halterung (Antriebsseite)
Sechskantschraube (¼" x ¾")
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
3000 DPA-Mähwerke
Modellnummern:
04610, 04611 und 04616
Modellnummern:
04200, 04202, 04206, 04207, 04208
Menge
–
–
–
1
1
1
1
2
Alle Rechte vorbehalten
Form No. 3457-237 Rev C
Installationsanweisungen
Inkompatible Mähwerke
(ab 2003 bis 2011)
Verwendung
Bereiten Sie die Maschine vor.
Ändern der Kitkonfiguration.
Entfernen Sie das Gegengewicht.
Wenn Ihre Einheit keinen Groomer
besitzt: Montieren des Adapterkits
(Bestellnr. 132-0723 – separat
erhältlich).
Wenn Ihre Einheit einen
riemengetriebene Groomer besitzt
(Modell 04709 oder 04710): Montieren
des Adapters (Bestellnr. 140-5534 –
separat erhältlich).
Befestigen des Antriebsgehäuses an
der Lagerhalterung.
*3457-237*
Originaldokuments (DE)
Druck: USA
