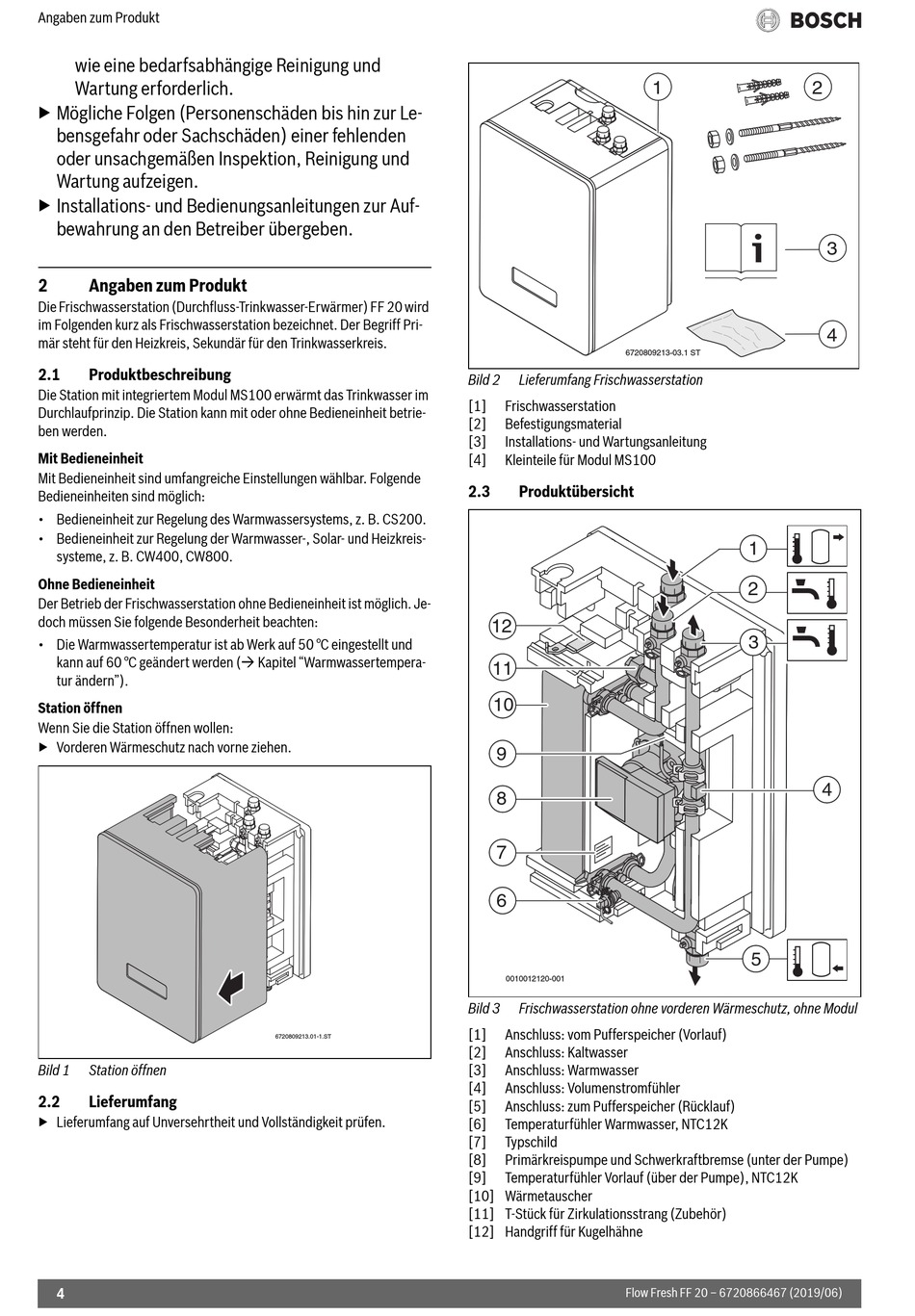

Angaben zum Produkt
wie eine bedarfsabhängige Reinigung und
Wartung erforderlich.
▶ Mögliche Folgen (Personenschäden bis hin zur Le-
bensgefahr oder Sachschäden) einer fehlenden
oder unsachgemäßen Inspektion, Reinigung und
Wartung aufzeigen.
▶ Installations- und Bedienungsanleitungen zur Auf-
bewahrung an den Betreiber übergeben.
2
Angaben zum Produkt
Die Frischwasserstation (Durchfluss-Trinkwasser-Erwärmer) FF 20 wird
im Folgenden kurz als Frischwasserstation bezeichnet. Der Begriff Pri-
mär steht für den Heizkreis, Sekundär für den Trinkwasserkreis.
2.1
Produktbeschreibung
Die Station mit integriertem Modul MS100 erwärmt das Trinkwasser im
Durchlaufprinzip. Die Station kann mit oder ohne Bedieneinheit betrie-
ben werden.
Mit Bedieneinheit
Mit Bedieneinheit sind umfangreiche Einstellungen wählbar. Folgende
Bedieneinheiten sind möglich:
• Bedieneinheit zur Regelung des Warmwassersystems, z. B. CS200.
• Bedieneinheit zur Regelung der Warmwasser-, Solar- und Heizkreis-
systeme, z. B. CW400, CW800.
Ohne Bedieneinheit
Der Betrieb der Frischwasserstation ohne Bedieneinheit ist möglich. Je-
doch müssen Sie folgende Besonderheit beachten:
• Die Warmwassertemperatur ist ab Werk auf 50 °C eingestellt und
kann auf 60 °C geändert werden ( Kapitel "Warmwassertempera-
tur ändern").
Station öffnen
Wenn Sie die Station öffnen wollen:
▶ Vorderen Wärmeschutz nach vorne ziehen.
Bild 1
Station öffnen
2.2
Lieferumfang
▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
4
6720809213.01-1.ST
6720809213.01-1.ST
6720809213-03.1 ST
Bild 2
Lieferumfang Frischwasserstation
[1]
Frischwasserstation
[2]
Befestigungsmaterial
[3]
Installations- und Wartungsanleitung
[4]
Kleinteile für Modul MS100
2.3
Produktübersicht
12
12
11
11
10
10
9
9
8 8
7
7
6
6
0010012120-001
0010012120-001
Bild 3
Frischwasserstation ohne vorderen Wärmeschutz, ohne Modul
[1]
Anschluss: vom Pufferspeicher (Vorlauf)
[2]
Anschluss: Kaltwasser
[3]
Anschluss: Warmwasser
[4]
Anschluss: Volumenstromfühler
[5]
Anschluss: zum Pufferspeicher (Rücklauf)
[6]
Temperaturfühler Warmwasser, NTC12K
[7]
Typschild
[8]
Primärkreispumpe und Schwerkraftbremse (unter der Pumpe)
[9]
Temperaturfühler Vorlauf (über der Pumpe), NTC12K
[10] Wärmetauscher
[11] T-Stück für Zirkulationsstrang (Zubehör)
[12] Handgriff für Kugelhähne
Flow Fresh FF 20 – 6720866467 (2019/06)
1
2
1
1
2
2
3
3
4
4
5
5
3
4
