1. Halteblech handfest an Frischwasserstation schrauben.
2. Frischwasserstation mit Halteblech am obersten Stutzen einhängen.
2.
1.
6720809213.26-1.ST

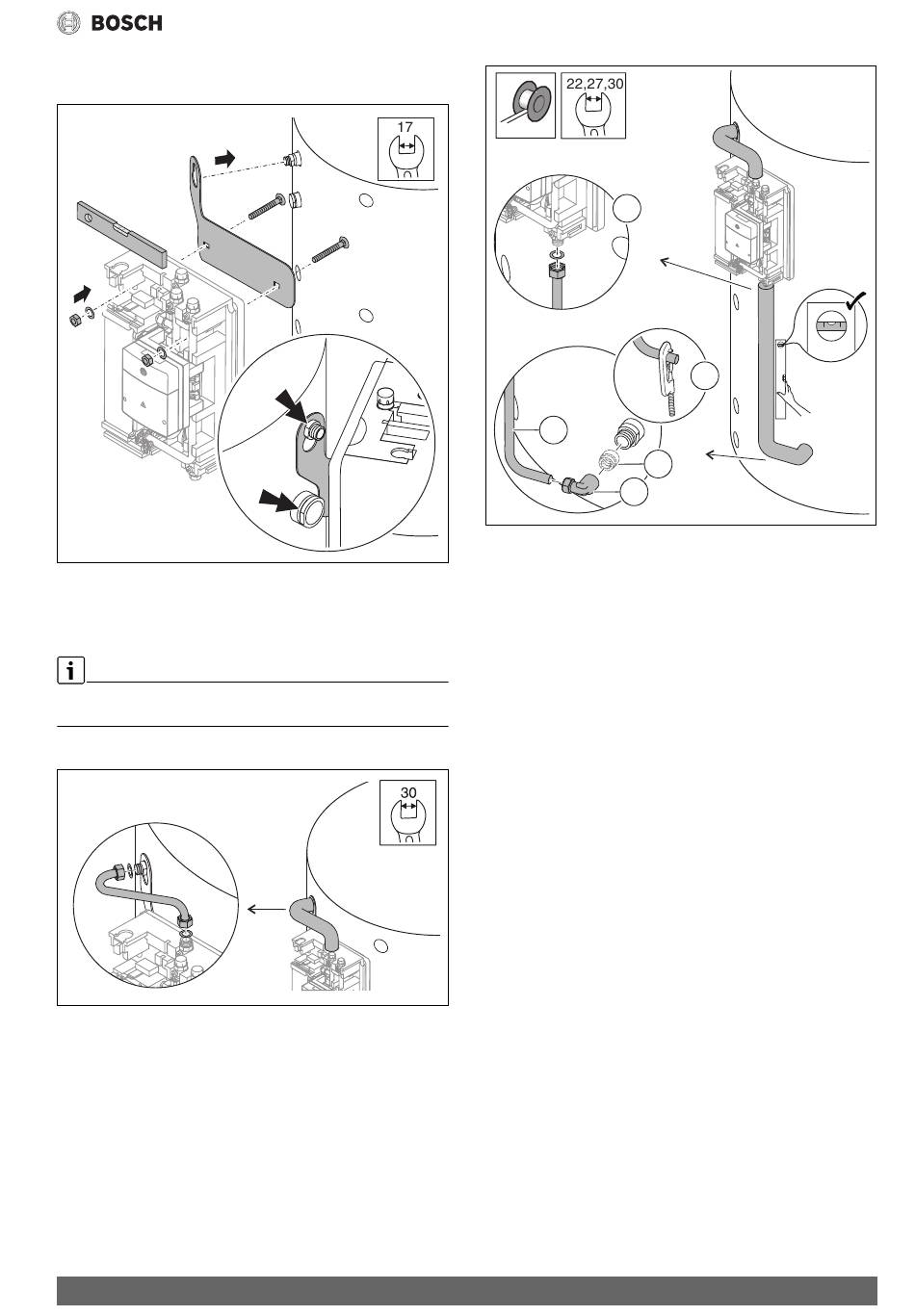

Bild 14 Halteblech montieren
▶ Sicherstellen, dass das Halteblech in der Nut der jeweiligen Stutzen
liegt (Pfeile).
▶ Frischwasserstation gerade ausrichten und Muttern festziehen.
Wenn das Mischventil-Set (Zubehör) montiert wird, liegt das passende
kurze Anschlussrohr bei.
▶ Kurzes Anschlussrohr mit Dichtungen montieren.
6720809213.27-1.ST
Bild 15 Kurzes Anschlussrohr montieren
Langes Anschlussrohr vom Zubehör SZ8 montieren
▶ Um das lange Anschlussrohr gerade auszurichten, bei Bedarf:
– Distanzstück 20 mm montieren und mit Teflonband eindichten
[3].
– Langes Anschlussrohr unten passend ablängen [2].
▶ Langes Anschlussrohr mit Dichtungen an Station montieren [1].
▶ Anschlussstück unten mit Teflonband eindichten.
▶ Winkel-Klemmringverschraubung auf Anschlussstück oder auf Dis-
tanzstück schrauben [4].
▶ Langes Anschlussrohr in Winkel-Klemmringverschraubung stecken
und festschrauben [5].
Flow Fresh FF 20 – 6720866467 (2019/06)
1
5
3
4
Bild 16 Langes Anschlussrohr des SZ8 montieren
Langes Anschlussrohr vom Zubehör SZ9 montieren
▶ Um das lange Anschlussrohr gerade auszurichten, bei Bedarf:
– Langes Anschlussrohr unten und oben passend ablängen [2].
– Distanzstück 20 mm montieren und mit Teflonband eindichten
[3].
▶ Klemmringverschraubung (gerade) mit Dichtung an Station montie-
ren [1].
▶ Langes Anschlussrohr in Klemmringverschraubung stecken und fest-
schrauben.
▶ Anschlussstück unten mit Teflonband eindichten.
▶ Winkel-Klemmringverschraubung auf Anschlussstück oder auf Dis-
tanzstück schrauben [4].
▶ Langes Anschlussrohr in Winkel-Klemmringverschraubung stecken
und festschrauben [5].
▶ Speicher mit einreihiger Anordnung der Speicheranschlüsse: lan-
ges Anschlussrohr nach links drehen und Distanzstück 20 mm [3]
verwenden. Montage wie oben beschrieben.
Montage
2
6720809213.28-1.ST
9
