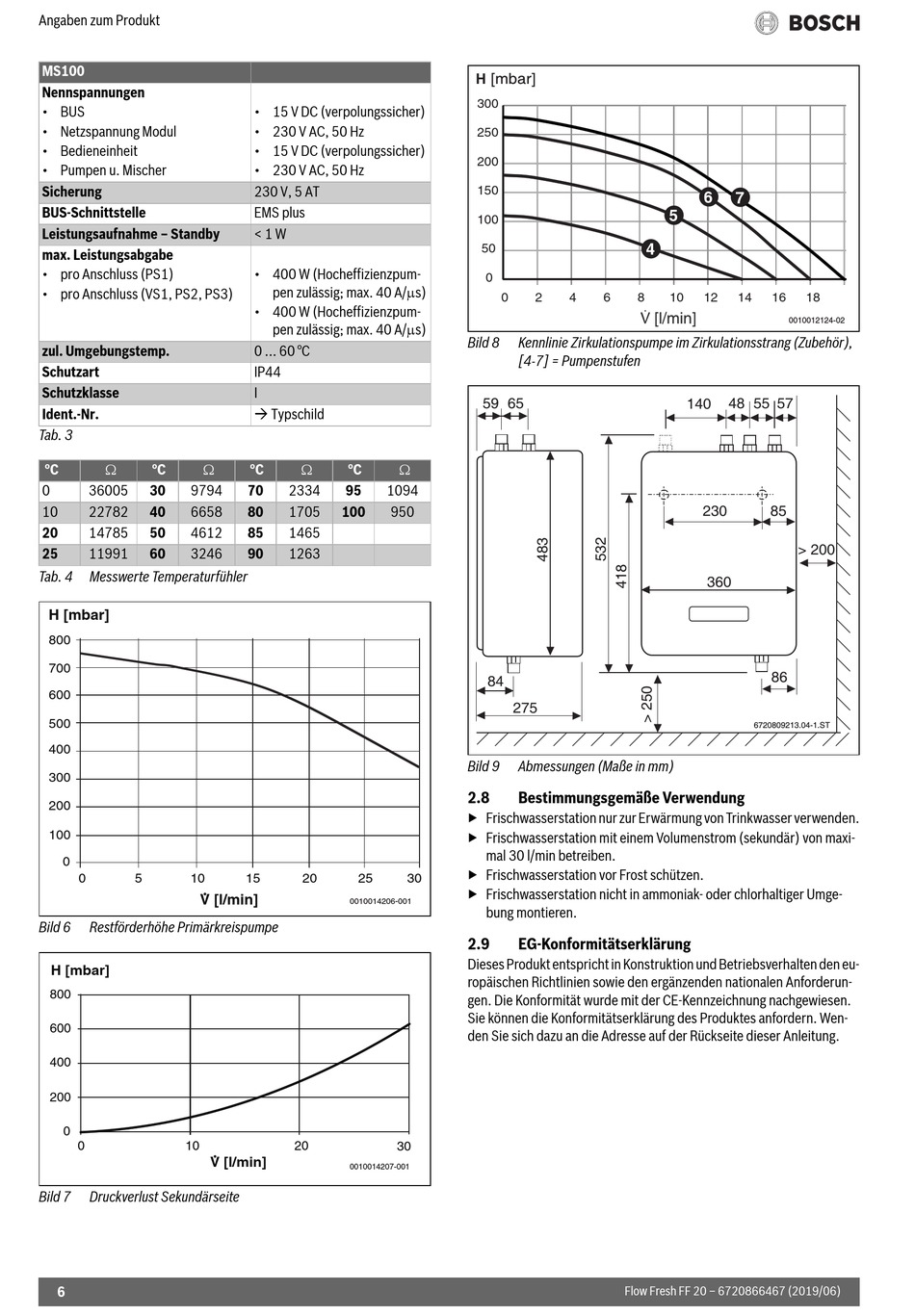

Angaben zum Produkt
MS100
Nennspannungen
• BUS
• Netzspannung Modul
• Bedieneinheit
• Pumpen u. Mischer
Sicherung
BUS-Schnittstelle
Leistungsaufnahme – Standby
max. Leistungsabgabe
• pro Anschluss (PS1)
• pro Anschluss (VS1, PS2, PS3)
zul. Umgebungstemp.
Schutzart
Schutzklasse
Ident.-Nr.
Tab. 3
°C
°C
0
36005
30
9794
10
22782
40
6658
20
14785
50
4612
25
11991
60
3246
Tab. 4
Messwerte Temperaturfühler
H [mbar]
800
700
600
500
400
300
200
100
0
0
5
10
V [l/min]
Bild 6
Restförderhöhe Primärkreispumpe
H [mbar]
800
600
400
200
0
0
10
V [l/min]
Bild 7
Druckverlust Sekundärseite
6
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS plus
< 1 W
• 400 W (Hocheffizienzpum-
pen zulässig; max. 40 A/s)
• 400 W (Hocheffizienzpum-
pen zulässig; max. 40 A/s)
0 ... 60 °C
IP44
I
Typschild
°C
°C
70
2334
95
1094
80
1705
100
950
85
1465
90
1263
15
20
25
30
0010014206-001
20
30
0010014207-001
0010014207-001
H
300
250
200
150
100
50
0
0
2
4
6
8
Bild 8
Kennlinie Zirkulationspumpe im Zirkulationsstrang (Zubehör),
[4-7] = Pumpenstufen
59
59
65
65
84
275
Bild 9
Abmessungen (Maße in mm)
2.8
Bestimmungsgemäße Verwendung
▶ Frischwasserstation nur zur Erwärmung von Trinkwasser verwenden.
▶ Frischwasserstation mit einem Volumenstrom (sekundär) von maxi-
mal 30 l/min betreiben.
▶ Frischwasserstation vor Frost schützen.
▶ Frischwasserstation nicht in ammoniak- oder chlorhaltiger Umge-
bung montieren.
2.9
EG-Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen Richtlinien sowie den ergänzenden nationalen Anforderun-
gen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produktes anfordern. Wen-
den Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
Flow Fresh FF 20 – 6720866467 (2019/06)
6
7
5
4
10
12
14
16
18
0010012124-02
48
55
57
140
230
85
> 200
360
86
86
6720809213.04-1.ST
6720809213.04-1.ST
