Beispiel 2: Stationsanzeige für einen Roboter mit zwei Arbeitsstationen
Die Endlagenschalter, die am Sockel des Roboters angebracht sind, geben an, an welcher
Stationsseite sich der Roboter befindet.

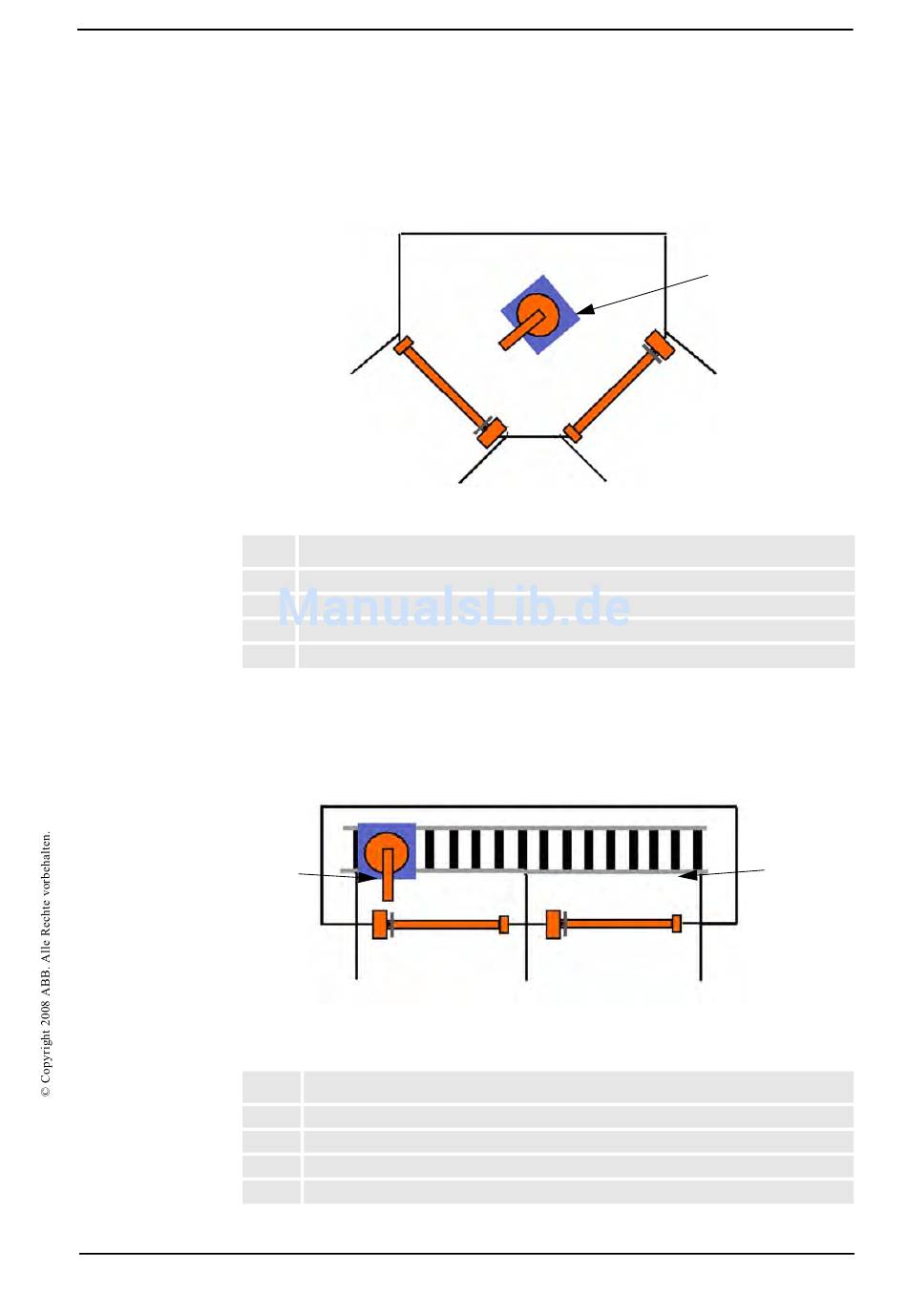

Abbildung 8: Stationsanzeige für einen Roboter mit zwei Arbeitsstationen
1
2
3
4
Beispiel 3: Stationsanzeige auf einer Verfahrschiene für einen Roboter mit zwei Arbeitsstationen
Die Endlagenschalter, die auf dem Schlitten montiert sind, geben an, an welcher Stationsseite
sich der Roboter befindet.
Abbildung 9: Stationsanzeige auf einer Verfahrschiene für einen Roboter mit zwei Arbeitsstationen
1
2
3
4
3HAC031147-003 Revision: -
1
Beschreibung
Station 1
Station 2
Roboter
Endlagenschalter
Roboter
3
1
Beschreibung
Station 1
Station 2
Endlagenschalter
Verfahrschiene
