Inbetriebnahme
3.2 Inbetriebnahme-Tool STARTER
3.2.1.2
Erläuterung der Bedienoberfläche
Sie können das Inbetriebnahme-Tool STARTER verwenden, um das Projekt zu erstellen.
Bei der Durchführung der verschiedenen Konfigurationen setzen Sie die unterschiedlichen

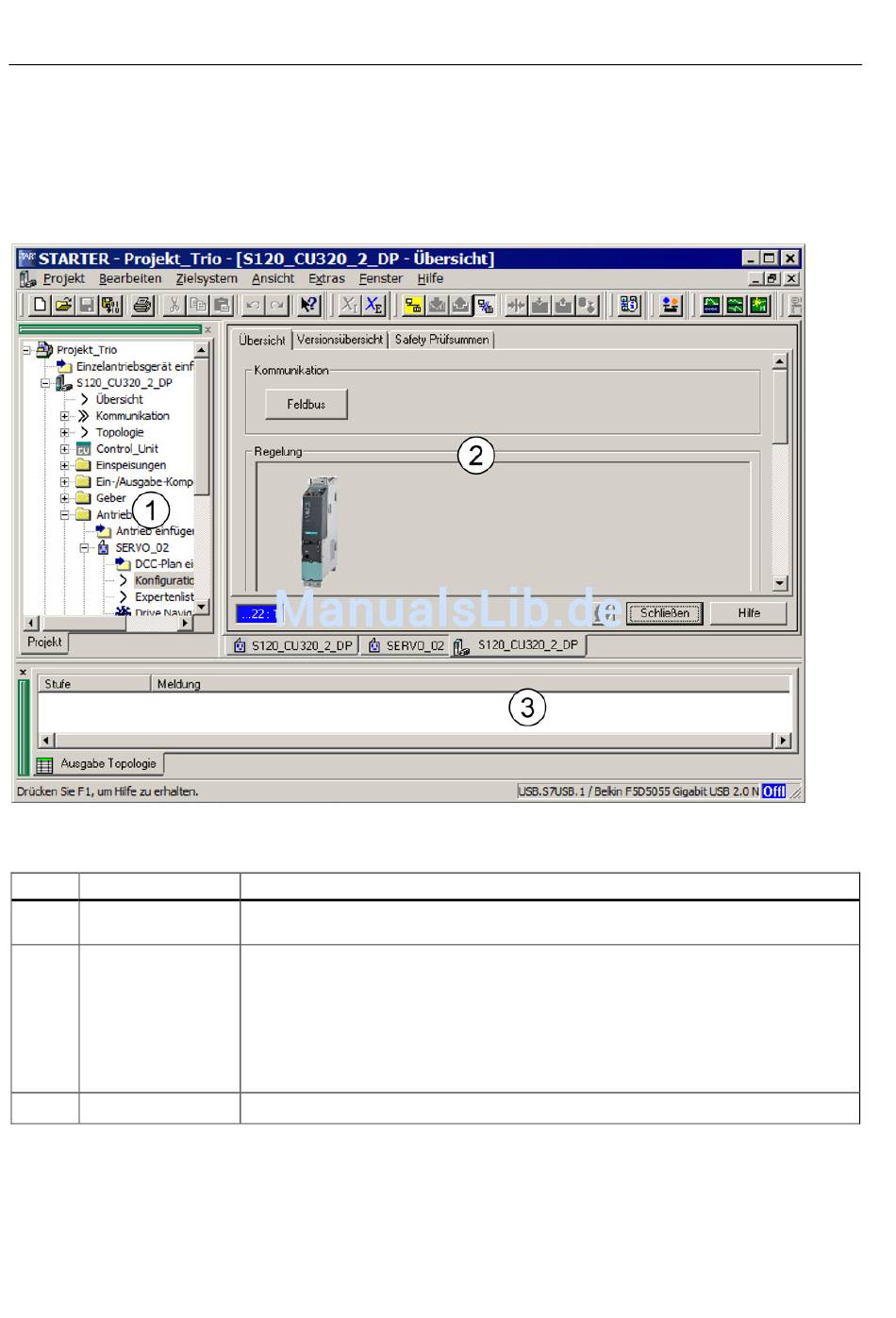

Bereiche der Bedienoberfläche ein (siehe nachfolgendes Bild):
Bild 3-1
Bereiche der STARTER-Bedienoberfläche
Nr.
Bedienbereich
①
Projektnavigator
②
Arbeitsbereich
③
Detailanzeige
82
Erklärung
In diesem Bereich werden die Elemente und Objekte angezeigt, die Sie in das Projekt
einfügen.
In diesem Bereich führen Sie die Aufgaben zur Erstellung des Projekts aus:
Wenn Sie den Antrieb konfigurieren, enthält dieser Bereich die Assistenten, die für
•
die Konfiguration der Antriebsobjekte nützlich sind.
Wenn Sie z. B. die Parameter des Drehzahlsollwertfilters konfigurieren.
•
Wenn Sie in die Expertenliste wechseln, erscheint eine Liste aller Parameter, die Sie
•
anschauen oder ändern können.
Dieser Bereich enthält detaillierte Informationen z. B. zu Störungen und Warnungen.
Inbetriebnahmehandbuch, (IH1), 04/2014, 6SL3097-4AF00-0AP4
