16 | BHKW zum Aufstellraum transportieren

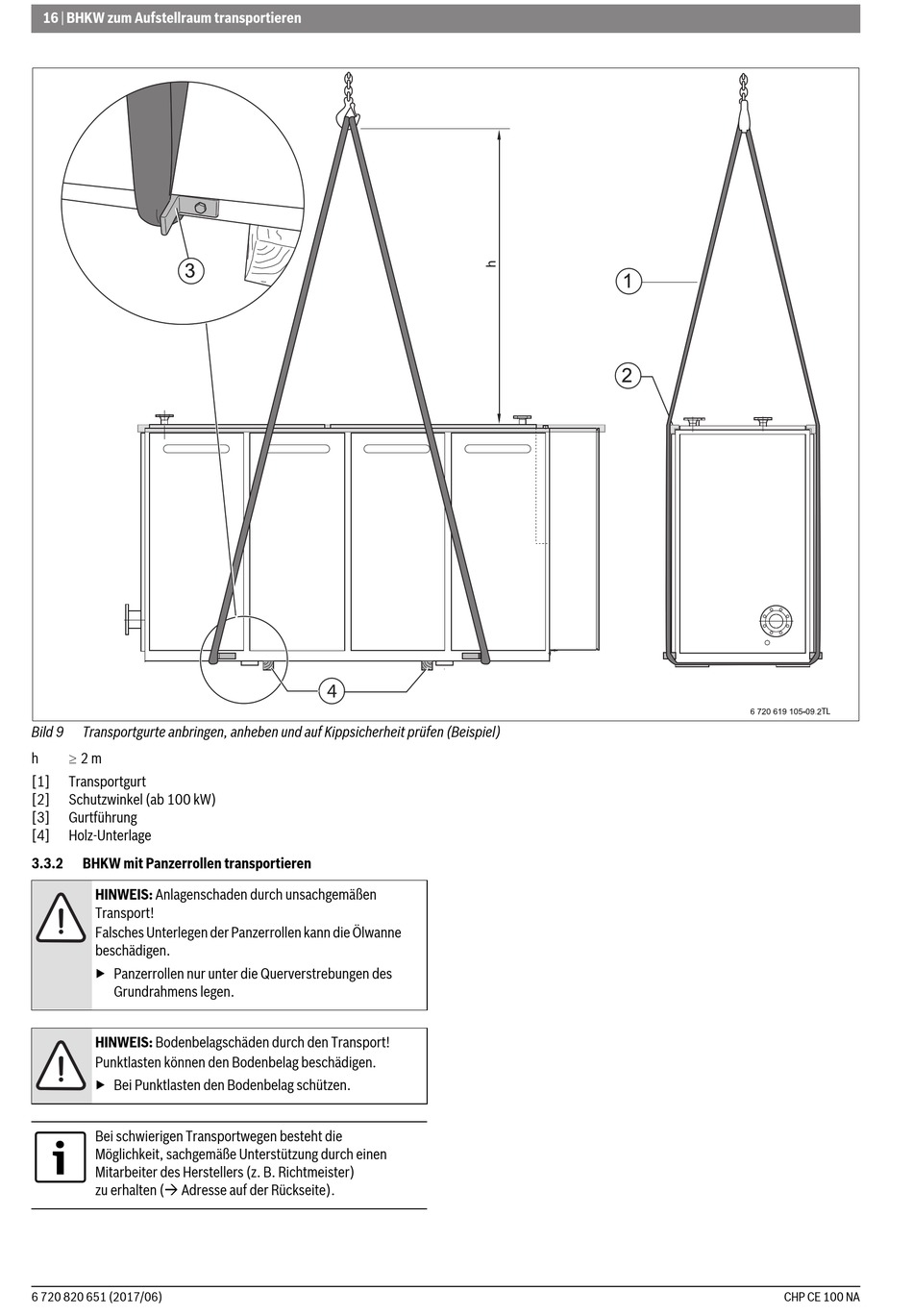

Bild 9
Transportgurte anbringen, anheben und auf Kippsicherheit prüfen (Beispiel)
2 m
h
[1]
Transportgurt
[2]
Schutzwinkel (ab 100 kW)
[3]
Gurtführung
[4]
Holz-Unterlage
3.3.2
BHKW mit Panzerrollen transportieren
HINWEIS: Anlagenschaden durch unsachgemäßen
Transport!
Falsches Unterlegen der Panzerrollen kann die Ölwanne
beschädigen.
▶ Panzerrollen nur unter die Querverstrebungen des
Grundrahmens legen.
HINWEIS: Bodenbelagschäden durch den Transport!
Punktlasten können den Bodenbelag beschädigen.
▶ Bei Punktlasten den Bodenbelag schützen.
Bei schwierigen Transportwegen besteht die
Möglichkeit, sachgemäße Unterstützung durch einen
Mitarbeiter des Herstellers (z. B. Richtmeister)
zu erhalten ( Adresse auf der Rückseite).
6 720 820 651 (2017/06)
4
TL
CHP CE 100 NA
