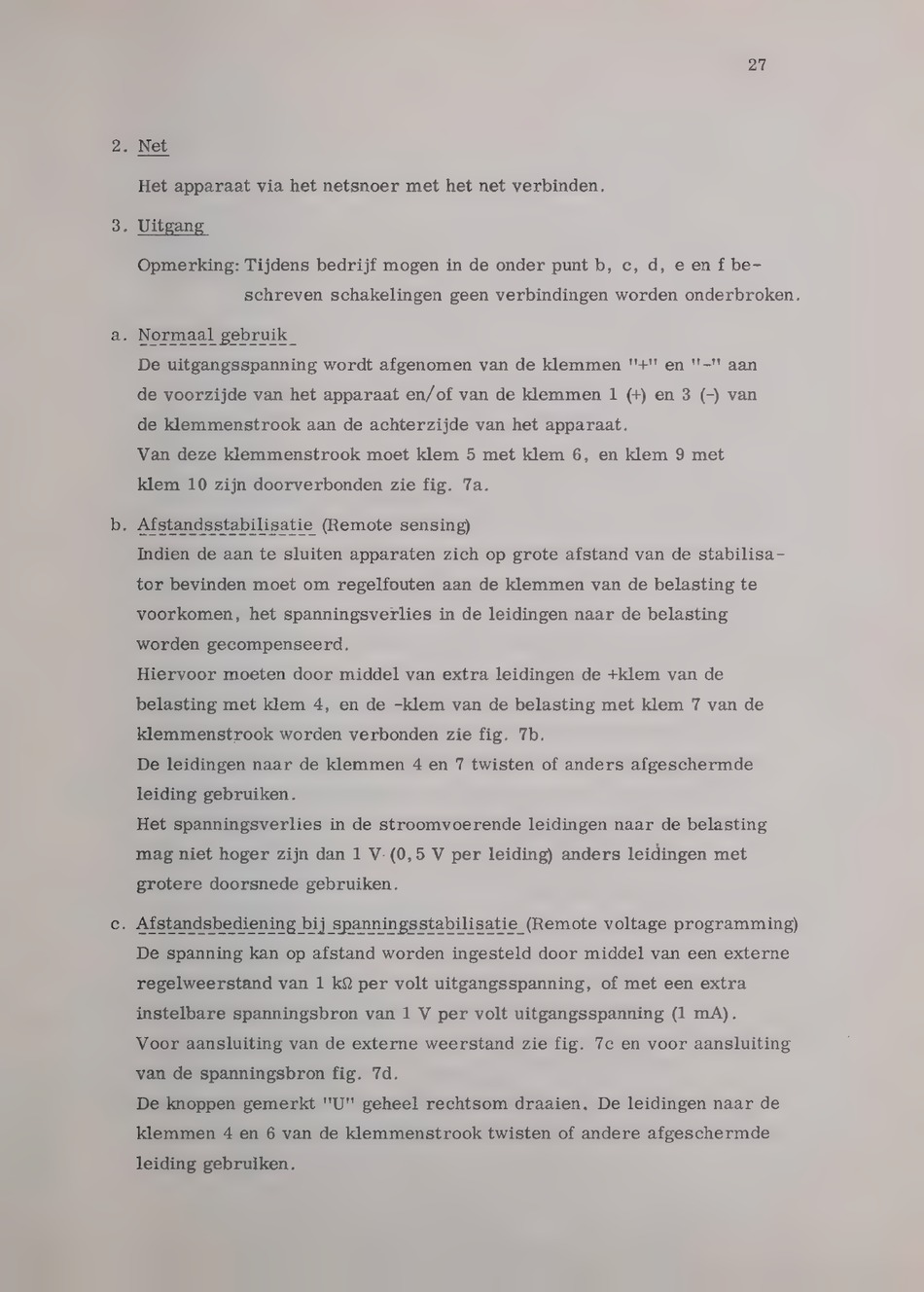

27
. Net
Het apparaat via het netsnoer met het net verbinden.
. Uitgang
Opmerking: Tijdens bedrijf mogen in de onder punt b, c, d, e en f be-
schreven schakelingen geen verbindingen worden onderbroken.
De uitgangsspanning wordt afgenomen van de klemmen
"+" en "-" aan
de voorzijde van het apparaat en/of van de klemmen
1 (+) en 3 (-) van
de klemmenstrook aan de achterzijde van het apparaat.
Van deze klemmenstrook moet klem 5 met klem 6, en klem 9 met
klem 10 zijn doorverbonden zie fig. 7a.
Indien de aan te sluiten apparaten zich op grote afstand van de stabilisa-
tor bevinden moet om regelfouten aan de klemmen van de belasting te
voorkomen,
het spanningsverlies in de leidingen naar de belasting
worden gecompenseerd.
Hiervoor moeten door middel van extra leidingen de +klem van de
belasting met klem 4, en de -klem van de belasting met klem 7 van de
klemmenstrook worden verbonden zie fig. 7b.
De leidingen naar de klemmen 4 en 7 twisten of anders afgeschermde
leiding gebruiken.
Het spanningsverlies in de stroomvoerende leidingen naar de belasting
mag niet hoger zijn dan 1 V. (0,5 V per leiding) anders leidingen met
grotere doorsnede gebruiken.
De spanning kan op afstand worden ingesteld door middel van een externe
regelweerstand van 1 KQ per volt uitgangsspanning,
of met een extra
instelbare spanningsbron van 1 V per volt uitgangsspanning (1 mA).
Voor aansluiting van de externe weerstand zie fig. 7c en voor aansluiting
van de spanningsbron fig. 7d.
De knoppen gemerkt "U" geheel rechtsom draaien,
De leidingen naar de
klemmen 4 en 6 van de klemmenstrook twisten of andere afgeschermde
leiding gebruiken.
