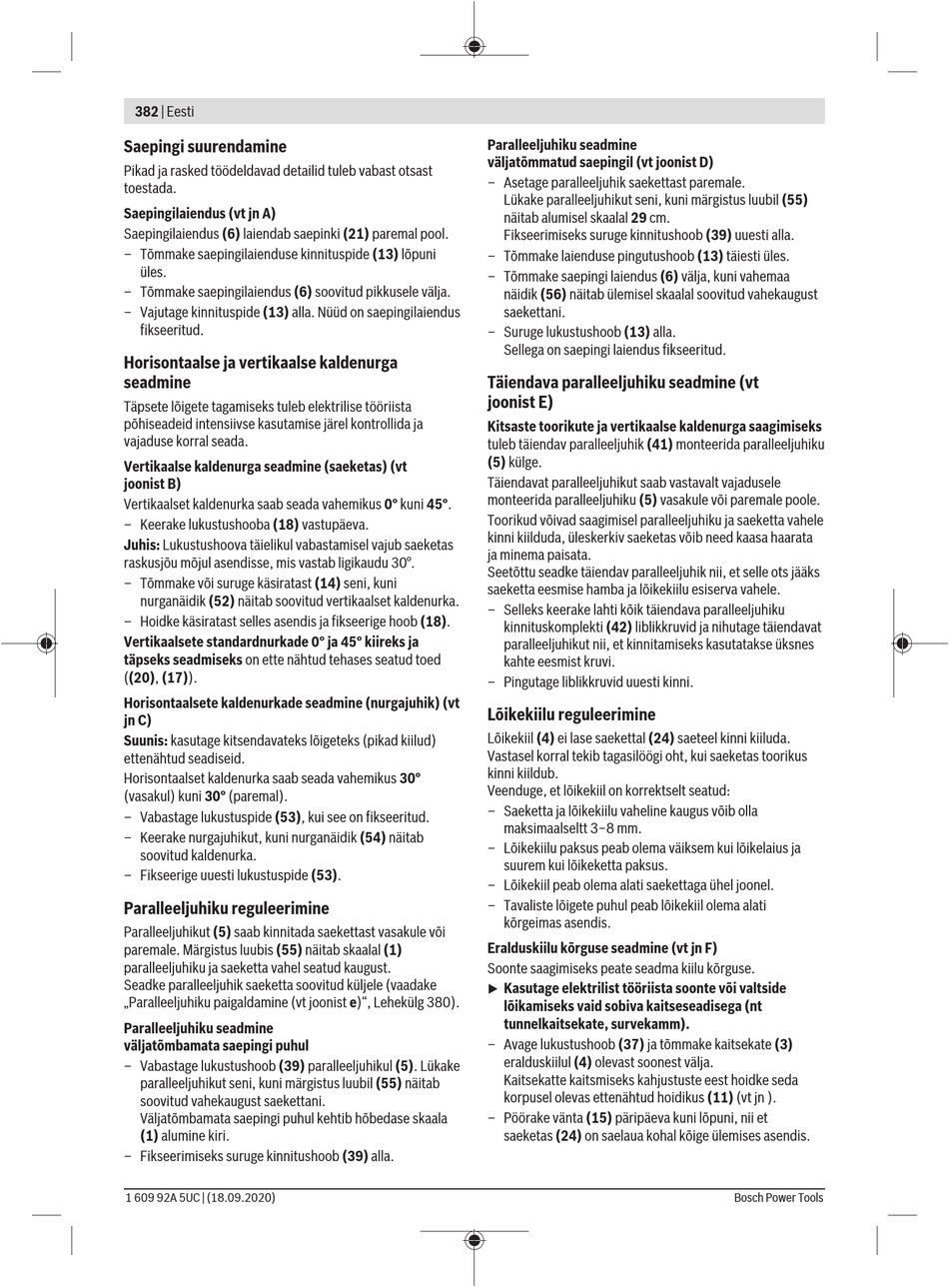

382 | Eesti
Saepingi suurendamine
Pikad ja rasked töödeldavad detailid tuleb vabast otsast
toestada.
Saepingilaiendus (vt jn A)
Saepingilaiendus (6) laiendab saepinki (21) paremal pool.
– Tõmmake saepingilaienduse kinnituspide (13) lõpuni
üles.
– Tõmmake saepingilaiendus (6) soovitud pikkusele välja.
– Vajutage kinnituspide (13) alla. Nüüd on saepingilaiendus
fikseeritud.
Horisontaalse ja vertikaalse kaldenurga
seadmine
Täpsete lõigete tagamiseks tuleb elektrilise tööriista
põhiseadeid intensiivse kasutamise järel kontrollida ja
vajaduse korral seada.
Vertikaalse kaldenurga seadmine (saeketas) (vt
joonist B)
Vertikaalset kaldenurka saab seada vahemikus 0° kuni 45°.
– Keerake lukustushooba (18) vastupäeva.
Juhis: Lukustushoova täielikul vabastamisel vajub saeketas
raskusjõu mõjul asendisse, mis vastab ligikaudu 30°.
– Tõmmake või suruge käsiratast (14) seni, kuni
nurganäidik (52) näitab soovitud vertikaalset kaldenurka.
– Hoidke käsiratast selles asendis ja fikseerige hoob (18).
Vertikaalsete standardnurkade 0° ja 45° kiireks ja
täpseks seadmiseks on ette nähtud tehases seatud toed
((20), (17)).
Horisontaalsete kaldenurkade seadmine (nurgajuhik) (vt
jn C)
Suunis: kasutage kitsendavateks lõigeteks (pikad kiilud)
ettenähtud seadiseid.
Horisontaalset kaldenurka saab seada vahemikus 30°
(vasakul) kuni 30° (paremal).
– Vabastage lukustuspide (53), kui see on fikseeritud.
– Keerake nurgajuhikut, kuni nurganäidik (54) näitab
soovitud kaldenurka.
– Fikseerige uuesti lukustuspide (53).
Paralleeljuhiku reguleerimine
Paralleeljuhikut (5) saab kinnitada saekettast vasakule või
paremale. Märgistus luubis (55) näitab skaalal (1)
paralleeljuhiku ja saeketta vahel seatud kaugust.
Seadke paralleeljuhik saeketta soovitud küljele (vaadake
„Paralleeljuhiku paigaldamine (vt joonist e)", Lehekülg 380).
Paralleeljuhiku seadmine
väljatõmbamata saepingi puhul
– Vabastage lukustushoob (39) paralleeljuhikul (5). Lükake
paralleeljuhikut seni, kuni märgistus luubil (55) näitab
soovitud vahekaugust saekettani.
Väljatõmbamata saepingi puhul kehtib hõbedase skaala
(1) alumine kiri.
– Fikseerimiseks suruge kinnitushoob (39) alla.
1 609 92A 5UC | (18.09.2020)
Paralleeljuhiku seadmine
väljatõmmatud saepingil (vt joonist D)
– Asetage paralleeljuhik saekettast paremale.
Lükake paralleeljuhikut seni, kuni märgistus luubil (55)
näitab alumisel skaalal 29 cm.
Fikseerimiseks suruge kinnitushoob (39) uuesti alla.
– Tõmmake laienduse pingutushoob (13) täiesti üles.
– Tõmmake saepingi laiendus (6) välja, kuni vahemaa
näidik (56) näitab ülemisel skaalal soovitud vahekaugust
saekettani.
– Suruge lukustushoob (13) alla.
Sellega on saepingi laiendus fikseeritud.
Täiendava paralleeljuhiku seadmine (vt
joonist E)
Kitsaste toorikute ja vertikaalse kaldenurga saagimiseks
tuleb täiendav paralleeljuhik (41) monteerida paralleeljuhiku
(5) külge.
Täiendavat paralleeljuhikut saab vastavalt vajadusele
monteerida paralleeljuhiku (5) vasakule või paremale poole.
Toorikud võivad saagimisel paralleeljuhiku ja saeketta vahele
kinni kiilduda, üleskerkiv saeketas võib need kaasa haarata
ja minema paisata.
Seetõttu seadke täiendav paralleeljuhik nii, et selle ots jääks
saeketta eesmise hamba ja lõikekiilu esiserva vahele.
– Selleks keerake lahti kõik täiendava paralleeljuhiku
kinnituskomplekti (42) liblikkruvid ja nihutage täiendavat
paralleeljuhikut nii, et kinnitamiseks kasutatakse üksnes
kahte eesmist kruvi.
– Pingutage liblikkruvid uuesti kinni.
Lõikekiilu reguleerimine
Lõikekiil (4) ei lase saekettal (24) saeteel kinni kiiluda.
Vastasel korral tekib tagasilöögi oht, kui saeketas toorikus
kinni kiildub.
Veenduge, et lõikekiil on korrektselt seatud:
– Saeketta ja lõikekiilu vaheline kaugus võib olla
maksimaalseltt 3−8 mm.
– Lõikekiilu paksus peab olema väiksem kui lõikelaius ja
suurem kui lõikeketta paksus.
– Lõikekiil peab olema alati saekettaga ühel joonel.
– Tavaliste lõigete puhul peab lõikekiil olema alati
kõrgeimas asendis.
Eralduskiilu kõrguse seadmine (vt jn F)
Soonte saagimiseks peate seadma kiilu kõrguse.
Kasutage elektrilist tööriista soonte või valtside
u
lõikamiseks vaid sobiva kaitseseadisega (nt
tunnelkaitsekate, survekamm).
– Avage lukustushoob (37) ja tõmmake kaitsekate (3)
eralduskiilul (4) olevast soonest välja.
Kaitsekatte kaitsmiseks kahjustuste eest hoidke seda
korpusel olevas ettenähtud hoidikus (11) (vt jn ).
– Pöörake vänta (15) päripäeva kuni lõpuni, nii et
saeketas (24) on saelaua kohal kõige ülemises asendis.
