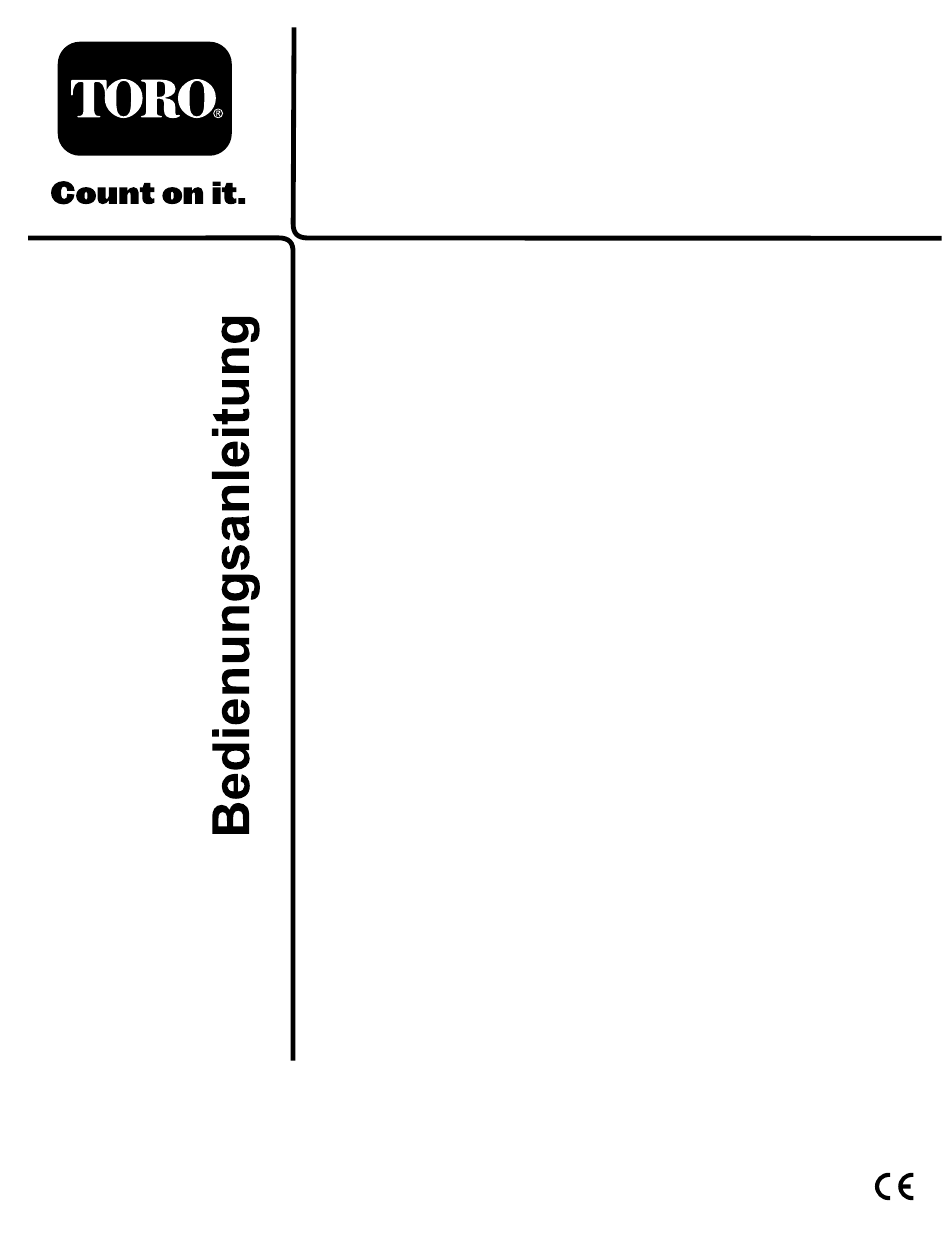

Form No. 3358-793 Rev A
DPA-Mähwerke mit 8 und 11
Messern und 7 Zoll Spindeln
Reelmaster
®
5510 & 5610 Zugmaschinen
Modellnr. 03681—Seriennr. 280000001 und höher
Modellnr. 03682—Seriennr. 280000001 und höher
Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
Werbung
Verwandte Anleitungen für Toro 03681
Inhaltszusammenfassung für Toro 03681
- Seite 1 Form No. 3358-793 Rev A DPA-Mähwerke mit 8 und 11 Messern und 7 Zoll Spindeln Reelmaster ® 5510 & 5610 Zugmaschinen Modellnr. 03681—Seriennr. 280000001 und höher Modellnr. 03682—Seriennr. 280000001 und höher Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Hinweis hebt allgemeine Informationen hervor, die Produkts direkt an Toro unter www.Toro.com. Ihre besondere Beachtung verdienen. Wenden Sie sich an einen offiziellen Vertragshändler oder den Kundendienst von Toro, wenn Sie eine Inhalt Serviceleistung, Originalersatzteile von Toro oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine Einführung ..............
- Seite 3 Zugmaschine oder die Mähwerke nicht verwenden. • Kaufen Sie nur Originalersatzteile und –zubehör von Nur geschulte Bediener, die diese Anleitung gelesen Toro, um eine optimale Leistung und Sicherheit zu haben, sollten die Zugmaschine oder die Mähwerke gewährleisten, damit das Gerät von Toro auch ein einsetzen.
- Seite 4 Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Schilder aus oder ersetzen Sie sie. 93-6688 1. Warnung: Lesen Sie 2. Verletzungsgefahr für die Anleitung, bevor Hände und Füße: Stellen Sie Wartungsarbeiten Sie den Motor ab und...
- Seite 5 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Mähwerk Prüfen Sie das Mähwerk Verwenden Sie beim Kippen der – Keine Teile werden benötigt Mähwerke den Ständer – Keine Teile werden benötigt Stellen Sie das hintere Schutzblech ein –...
- Seite 6 Bild 3 Bild 4 1. Mähwerkständer 1. Hinteres Schutzblech 2. Kopfschraube Einstellen des hinteren Befestigen der Gegengewichte Schutzblechs Keine Teile werden benötigt Keine Teile werden benötigt Verfahren Verfahren Bei allen Mähwerken ist das Gegengewicht für den Versand an der linken Seite des Mähwerks montiert. Meistens erhalten Sie die beste Verteilung, wenn das Ermitteln Sie mit der folgenden Tabelle die Position des hintere Schutzblech (Auswurf nach vorne) geschlossen...
- Seite 7 Bild 6 1. Gegengewicht 2. Nehmen Sie rechts am Mähwerk den Plastikstöpsel vom Lagergehäuse ab (Bild 7). 3. Nehmen Sie die zwei Kopfschrauben von der rechten Seitenplatte ab (Bild 7). Bild 7 1. Plastikstöpsel 2. Kopfschraube (2) 4. Setzen Sie das Gegengewicht mit den vorher abgenommenen Schrauben hinten rechts am Mähwerk ein.
- Seite 8 Technische Daten Produktübersicht Traktoren Diese Mähwerke können an den Zugmaschinen Reelmaster 5510 und 5610 montiert werden. Schnitthöhe Die Schnitthöhe wird an den vorderen Rollen mit zwei vertikalen Schrauben eingestellt und mit zwei Sperrkopfschrauben arretiert. Schnitthöhen-Bereich Der Standardbereich der Schnitthöhe beträgt 6,3 mm bis 25 mm. Der Standardbereich der Schnitthöhe mit installiertem Schnitthöhenkit beträgt 25 mm bis 51 mm.
- Seite 9 Betrieb oder platt gedrückten Rasen, da die Grashalme vor dem Schnitt aufgerichtet werden. Ein Abstreifer für die vordere Wiehle Rolle ist auch enthalten. Hinweis: Bestimmen Sie die linke und rechte Seite Hohe Schnitthöhe: Neue Halterungen für die vordere der Maschine anhand der üblichen Einsatzposition. Rolle und zusätzliche Distanzstücke für die hintere Rolle ermöglichen, dass das Mähwerk eine Schnitthöhe von Einstellungen...
- Seite 10 (Bild 11). Stellen Sie die Kopfschrauben neu ein und genauen Schnitt erforderlichen scharfen Kanten zu ziehen Sie diese fest. Ziehen Sie die Kopfschrauben erhalten (weitere Angaben finden Sie in der Toro auf 37–45 Nm fest. Anleitung Schärfen von Spindel- und Sichelmähern, Form No.
- Seite 11 Schnittschärfe ist der Winkel des Untermessers in Relation zum Boden (Bild 12). Die beste Einrichtung des Mähwerks hängt von den Rasenbedingungen und den gewünschten Ergebnissen ab. Die Erfahrung mit dem Mähwerk auf dem Rasen führt zur besten Einstellung. Die Schnittschärfe kann in der Mähsaison geändert werden, um verschiedene Rasenbedingungen zu berücksichtigen.
- Seite 12 Schnitthöhentabelle Schnitthöhenein- Schnittschärfe Anzahl der hinteren Anzahl der Mit installiertem stellung Distanzstücke Kettenglieder Groomer 6,3 mm (0,250 Zoll) Weniger Normal Mehr 9,5 mm (0,375 Zoll) Weniger Normal Mehr 12,7 mm (0,500 Zoll) Weniger Normal Mehr 15,9 mm (0,625 Zoll) Weniger Normal Mehr 19,0 mm (0,750 Zoll)
- Seite 13 Einstellen der Schnitthöhe Hinweis: Für Schnitthöhen über 2,5 cm müssen Sie das Kit für die hohe Schnitthöhe installieren. 1. Lösen Sie die Sicherungsmuttern, mit denen die Schnitthöhenarme an den Seitenplatten des Mähwerks befestigt sind (Bild 14). Bild 16 Wichtig: Bei einer ordnungsgemäßen Einstellung berühren die vordere und hintere Rolle die Messlehre, und die Schraube schließt mit dem Untermesser ab.
- Seite 14 Mähwerkmerkmale Hinweis: Wenn die Spindelmesser weiter gegen das Untermesser laufen, bildet sich über die gesamte Das 2-Handrad-Einstellsystem des Verhältnisses Länge des Untermessers ein leichter Grat an der zwischen Untermesser und Spindel, das in diesem Gerät vorderen Schnittkantenfläche. Wenn dieser Grat verwendet wird, vereinfacht die Einstellungsschritte, die gelegentlich durch Feilen der vorderen Kante zum Herbeiführen einer optimalen Leistung erforderlich...
- Seite 15 Warten des Untermessers Die Wartungslimits für das Untermesser werden in den folgenden Tabellen aufgeführt. Wichtig: Wenn Sie das Mähwerk mit einem Untermesser einsetzen, das unter dem Wartungslimit liegt, erhalten Sie ggf. ein schlechtes Schnittbild, und das Untermesser hat bei Aufprallungen eine geringere strukturelle Integrität.
- Seite 16 Wartung Schmierung Jedes Mähwerk weist sechs Schmiernippel auf (Bild 21), die regelmäßig mit Nr. 2 Allzweckschmierfett auf Lithiumbasis eingefettet werden müssen. Bild 22 Die Schmierstellen befinden sich an der vorderen Rolle 1. Untermesser-Einstellhandrad (2), der hinteren Rolle (2) und dem Spindellager (2).) Hinweis: Das Einfetten der Mähwerke sofort 2.
- Seite 17 kein Spiel mehr hat. Wenn Sie das Spiel am (Bild 26). Bewahren Sie die beiden Nylonscheiben Spindelende nicht mit der Mutter abstellen und die beiden Scheiben aus gestanzten Stahl an können, tauschen Sie die Spindellager aus. jedem Ende des Untermessers auf (Bild 27). Hinweis: Spindellager müssen nicht vorgeladen werden.
- Seite 18 Warten der Rolle Der Werkzeugkasten zum Überholen der Rolle enthält alle Werkzeuge und die Installationsanweisungen, die für Für das Warten der Rolle ist ein Kit zum Überholen eine Überholung der Rollen mit dem Kit zum Überholen der Rolle, Bestellnummer 114-5430, und ein der Rollen benötigt werden.
- Seite 19 Hinweise:...
- Seite 20 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händler zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den...
