3.3 Systemhydraulik
Systemhydraulik für bis zu 18 Wohneinheiten (Beispiel)
Die Frischwasser-Einzelstation [F] mit integriertem Modul und Bedien-
einheit erwärmt das Trinkwasser, wenn es benötigt wird.
A

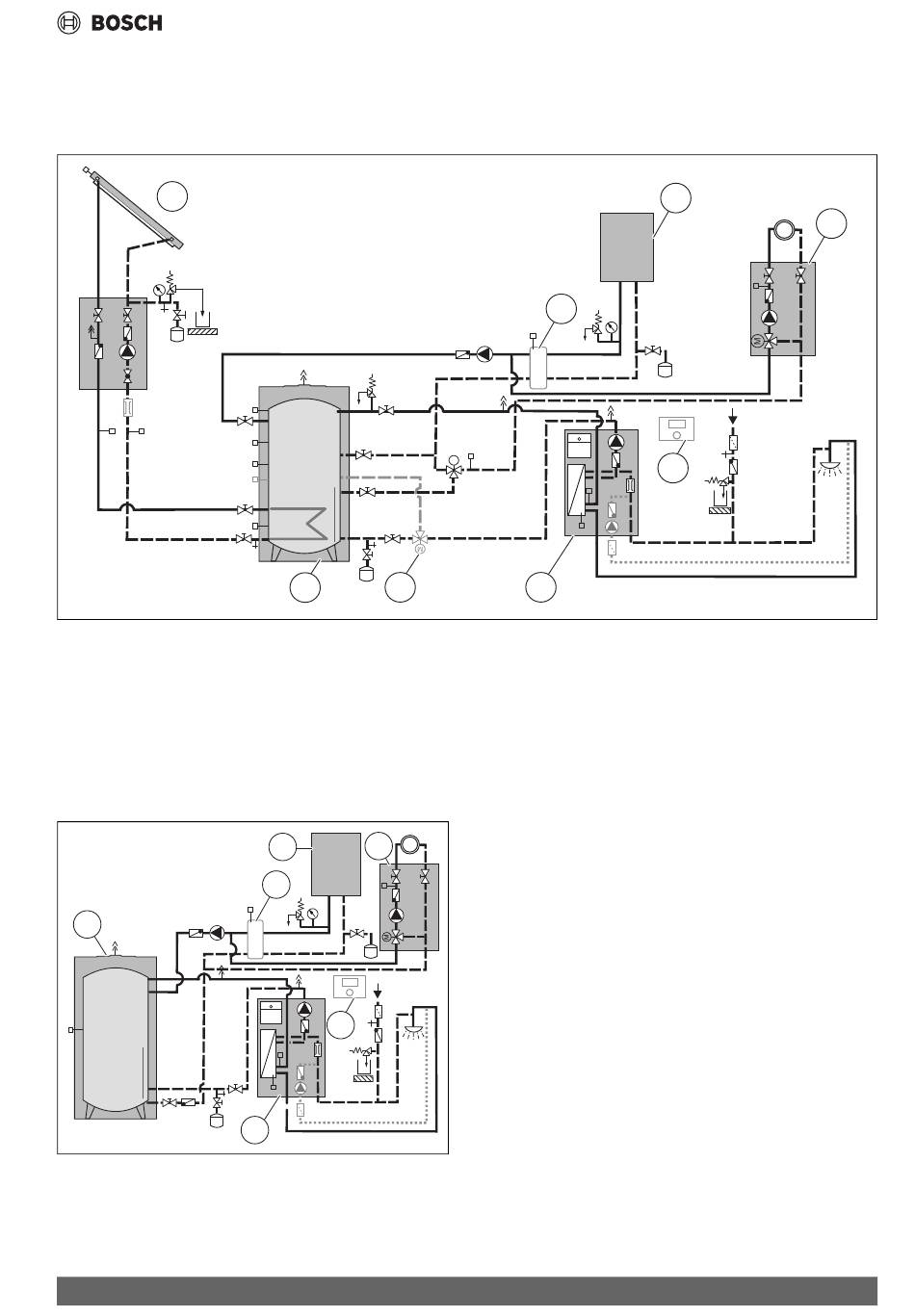

Bild 4 Anwendungsbeispiel für bis zu 18 Wohneinheiten, mit Solarteil
[A] Solaranlage
[B] Hydraulische Weiche (optional)
[C] Nachheizung
[D] Heizkreis
[E] Bedieneinheit (Zubehör, muss vorhanden sein)
[F] Frischwasserstation mit optionalem Zirkulationsstrang
[G] Rücklaufventil VS5 (Zubehör für temperatursensible Einspei-
sung)
[H] Pufferspeicher
L
00100 00100 382 382 73-002 73-002
Bild 5 Anlagenbeispiel ohne Solarteil
[L] Pufferspeicher
Flow Fresh – 6721847669 (2023/10)
G
H
D
C
B
E
F
B
M
F
Angaben zum Produkt
C
D
E
00100 00100 38272 38272 -002 -002
