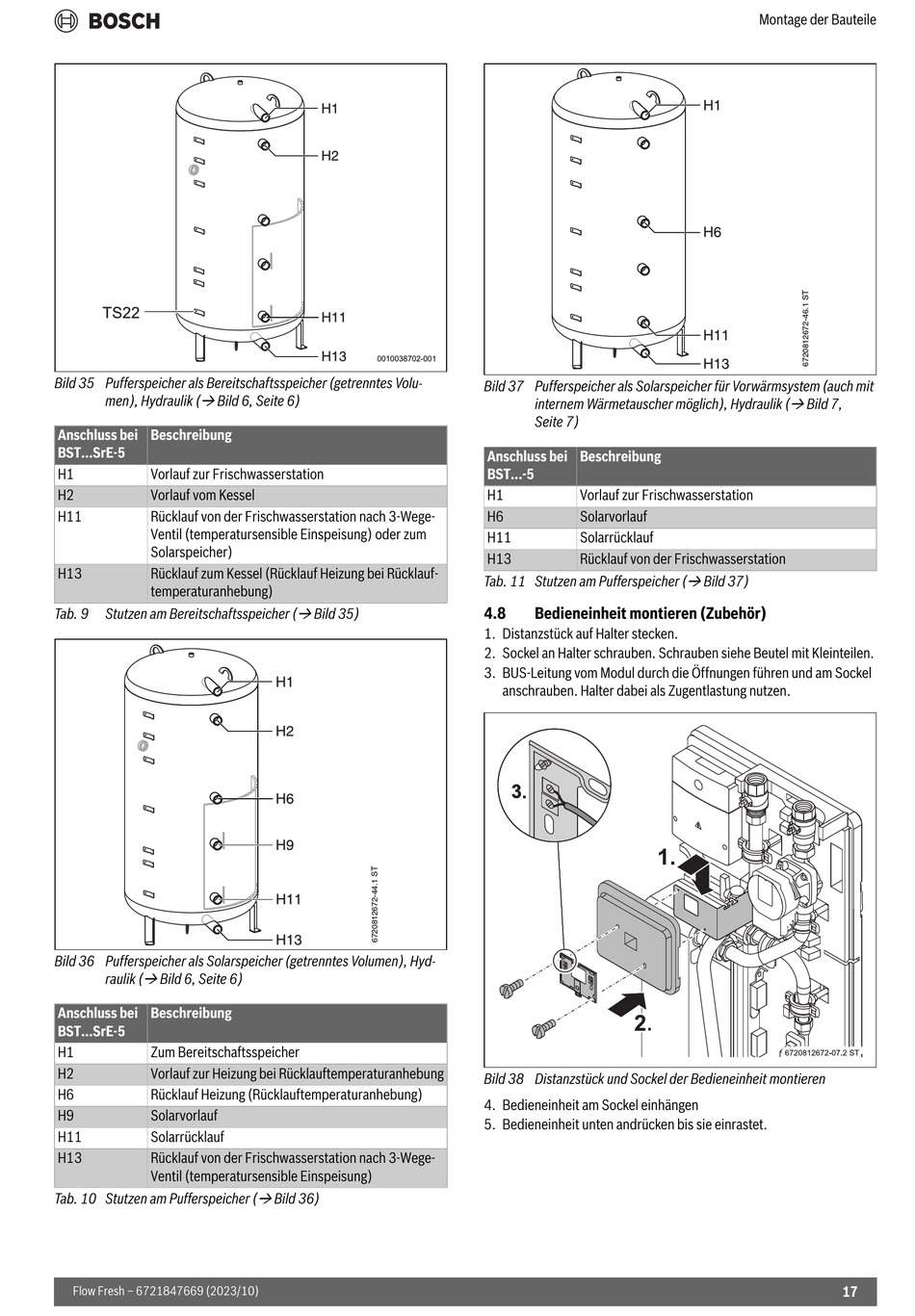

Bild 35 Pufferspeicher als Bereitschaftsspeicher (getrenntes Volu-

men), Hydraulik ( Bild 6, Seite 6)
Anschluss bei Beschreibung
BST...SrE-5
H1 Vorlauf zur Frischwasserstation
H2 Vorlauf vom Kessel
H11 Rücklauf von der Frischwasserstation nach 3-Wege-
Ventil (temperatursensible Einspeisung) oder zum
Solarspeicher)
H13 Rücklauf zum Kessel (Rücklauf Heizung bei Rücklauf-
temperaturanhebung)
Tab. 9 Stutzen am Bereitschaftsspeicher (
Bild 36 Pufferspeicher als Solarspeicher (getrenntes Volumen), Hyd-

raulik ( Bild 6, Seite 6)
Anschluss bei Beschreibung
BST...SrE-5
H1 Zum Bereitschaftsspeicher
H2 Vorlauf zur Heizung bei Rücklauftemperaturanhebung
H6 Rücklauf Heizung (Rücklauftemperaturanhebung)
H9 Solarvorlauf
H11 Solarrücklauf
H13 Rücklauf von der Frischwasserstation nach 3-Wege-
Ventil (temperatursensible Einspeisung)
Tab. 10 Stutzen am Pufferspeicher (
Flow Fresh – 6721847669 (2023/10)
00100 00100 38 38 702-001 702-001

Bild 35)

Bild 36)
Bild 37 Pufferspeicher als Solarspeicher für Vorwärmsystem (auch mit
internem Wärmetauscher möglich), Hydraulik (
Seite 7)
Anschluss bei Beschreibung
BST...-5
H1 Vorlauf zur Frischwasserstation
H6 Solarvorlauf
H11 Solarrücklauf
H13 Rücklauf von der Frischwasserstation
Tab. 11 Stutzen am Pufferspeicher (
4.8 Bedieneinheit montieren (Zubehör)
1. Distanzstück auf Halter stecken.
2. Sockel an Halter schrauben. Schrauben siehe Beutel mit Kleinteilen.
3. BUS-Leitung vom Modul durch die Öffnungen führen und am Sockel
anschrauben. Halter dabei als Zugentlastung nutzen.
Bild 38 Distanzstück und Sockel der Bedieneinheit montieren
4. Bedieneinheit am Sockel einhängen
5. Bedieneinheit unten andrücken bis sie einrastet.
Montage der Bauteile

Bild 7,

Bild 37)
