Verrohrungssatz montieren (Zubehör)
1
4

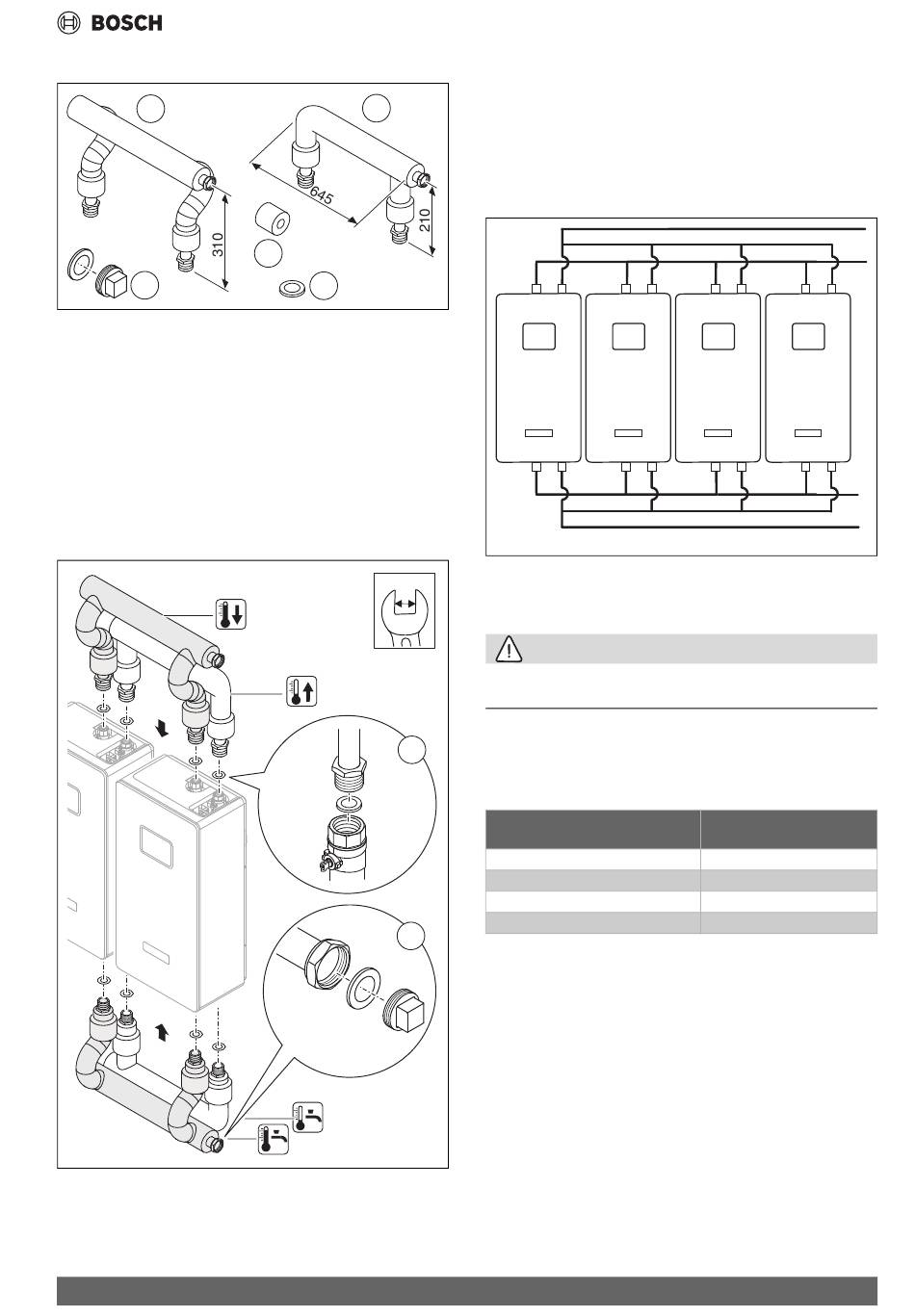

Bild 30 Lieferumfang Verrohrungssatz
[1] Rohr-Verbindung gebogen (2 × )
[2] Rohr-Verbindung gerade (2 × )
[3] Dichtungen (12 × )
[4] Stopfen mit Dichtung (2 × )
[5] Endstopfen Dämmung (2 × )
Beim Verrohrungssatz können Sie die Anschlussseite frei wählen (rechts
oder links, Anschlussdimension: 1½ ").
▶ Rohr-Verbindungen mit Dichtungen auf Anschlüsse der Stationen
stecken und Verschraubung ausreichend anziehen [1].
▶ Offene Anschlüsse mit den beiliegenden Stopfen verschließen [2].
▶ Dämmung mit beiliegenden Endstopfen verschließen.
Bild 31 Rohr-Verbindungen mit Stationen verschrauben
Flow Fresh – 6721847669 (2023/10)
2
5
3
6720812672-41.2ST
36, 51
1
30 x 24
2
45 x 32
6720812672-40.2ST
Kaskaden bauseits verbinden
▶ Kapitel 4.6, Seite 15 ebenfalls beachten.
▶ Verrohrung bauseits ausführen.
▶ Verrohrung der Kaskaden 3 × FF40 und 4 × FF40 nach Tichelmann
ausführen.
Das bedeutet: Die Summe aller Widerstände (z. B. Rohrleitungslän-
gen mit gleichem Querschnitt) zwischen den ersten und letzten Ab-
zweigen muss gleich sein.
1 FF40 2 FF40
x x
Bild 32 Stationen bauseits verbinden (Beispiel: Anschlussseite rechts
mit FF40)
4.6 Frischwasserstation hydraulisch anschließen
VORSICHT
Anlagenschaden durch undichte Anschlüsse.
▶ Alle Rohrleitungen und Anschlüsse spannungsfrei installieren.
Die Rohrleitungen zwischen Pufferspeicher und Frischwasserstation:
• Müssen möglichst kurz sein.
• Müssen nach den nationalen Vorschriften gedämmt sein.
• Müssen nach Tabelle 7 ausgeführt sein.
Frischwasserstation
FF27S / FF40S (Einzelstation)
FF80S / FF54S
FF120S
FF160S
Tab. 7 Durchmesser Rohrleitungen
▶ Sicherheitsventil nach DIN1988 (Auslegung nach der Übertragungs-
leistung) im Kaltwassereintritt montieren.
▶ Vor der Frischwasserstation einen Filter in die Rohrleitung des Kalt-
wassers einbauen.
Dadurch werden Verunreinigungen und Störungen in der Anlage mi-
nimiert.
▶ Primär- und sekundärseitigen Anschluss an die Frischwasserstation
vornehmen.
Montage der Bauteile
3 FF40 4 FF40
x x
6720821621-01.1ST
Nach der letzten Station min-
destens Durchmesser [DN]
25 (1")
32 (1¼ ")
40 (1½ ")
50 (2")
