Systemaufbau
Inline-Sensoren
8
Sensoranordnung
Die Prosonic Flow W Einbausensoren werden mit Hilfe von Einschweissstutzen an der existieren-
den Rohrleitung montiert. Dazu werden entsprechende Bohrungen im Rohr benötigt, in welche in
einem ersten Schritt die Aufnehmerstutzen für die Durchfluss-Messsensoren eingeschweisst wer-
den. In einem zweiten Schritt werden die Durchfluss-Messsensoren in die Aufnehmerstutzen ein-
geschraubt.
Prosonic Flow W Einbau ist als Einspur- oder als Zweispurausführung (nur für Prosonic Flow 93
Messumformer) erhältlich. Bei der Zweispurausführung werden zwei Sensorpaare im Rohr mon-
tiert. Die Zweispurausführung ist für Rohre im Nennweitenbereich DN 400...4000 erhältlich. Sie
bietet gegenüber einer Einspurausführung folgende Vorteile:
• Kurze Beruhigungsstrecke von nur 10 x Nennweite.
• Erhöhte Toleranz gegenüber Turbulenzen (Swirl).
• Verbesserte Linearität der Messung.
Bitte beachten Sie dazu auch die Kapitel "Einbaubedingungen" und "Technische Daten".

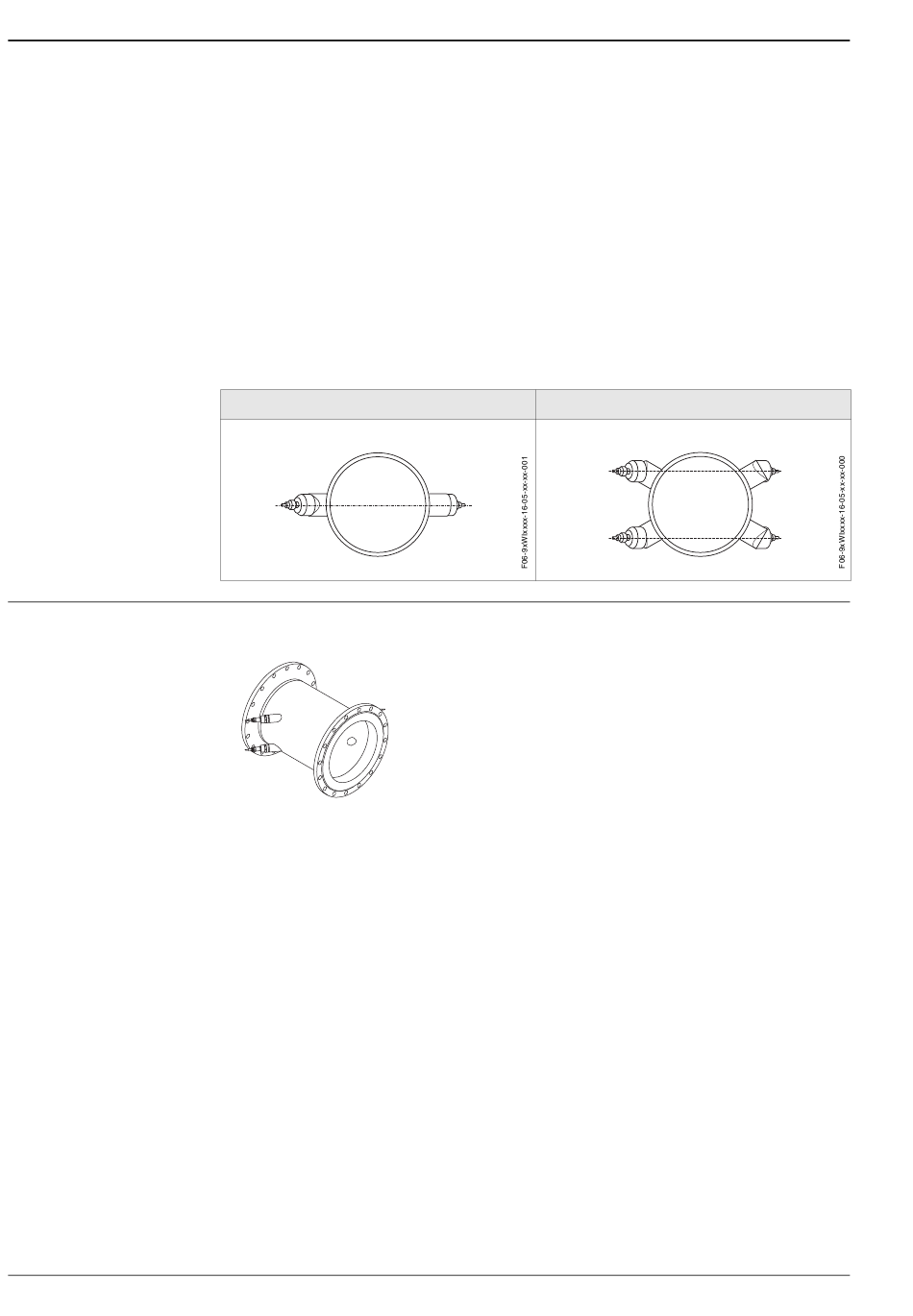

Einspurmessung DN 200...4000
PROline Prosonic Flow C Inline
Das Messrohr ist kein aktiver Teil des Messsystems und daher für die Messfunktion grundsätzlich
nicht erforderlich. Es erlaubt jedoch, im Gegensatz zu Clamp On- und Einbausystemen, die vor
Ort eingebaut werden, die Kalibrierung vom Werk zum Einsatzort zu transferieren. Dies hat den
Vorteil, dass ein 93 C Inline-Messsystem mit einer garantierten und belegbaren Genauigkeit
misst. Prosonic Flow C Inline ermöglicht eine hohe Genauigkeit des Ultraschall-Durchflussmess-
systems zu erreichen und bietet zusätzlich die rückführbare Kalibrierung.
Der C Inline-Sensor ist spezifisch nach Anwendung in zwei Ausführung mit unterschiedlichen
Auskleidungen erhältlich:
• Für Trinkwasser: Epoxydbeschichtung mit Trinkwasserzulassung
• Für Abwasser: Epoxydbeschichtung für Abwasser
Das Prosonic Flow 93 C Inline-Messsystem besteht immer aus einer Kombination eines Prosonic
Flow 93 Messumformers in einem Wandaufbaugehäuse und einer optimierten Ausführung der im
Messrohr integrierten Prosonic Flow W Einbausensoren. Prosonic Flow 93 C Inline ist ausschliess-
lich als Getrenntausführung mit 2 Sensorpaaren erhältlich. Diese Zweispurausführung bietet
gegenüber einer Einspurausführung folgende Vorteile:
• Kurze Beruhigungsstrecke von nur 10 x DN.
• Erhöhte Toleranz gegenüber Turbulenzen (Swirl).
• Verbesserte Linearität der Messung.
Bitte beachten Sie dazu auch die Kapitel "Einbaubedingungen" und "Technische Daten".
Zweispurmessung DN 400...4000
Aufbau:
Der Sensor Prosonic Flow C Inline besteht aus einem Messrohr, wel-
ches mittels Prozessflanschen in das Rohrsystem der Anwendung inte-
griert wird. Prosonic Flow C ist ein Zweispursystem und besitzt 2 Ein-
bausensorpaare W.
Möglichkeiten und Anwendungsbereiche:
• Hohe Genauigkeit
• Rückführbar kalibriert
• Geeignet für Anwendungen mit Wasser und Abwasser.
