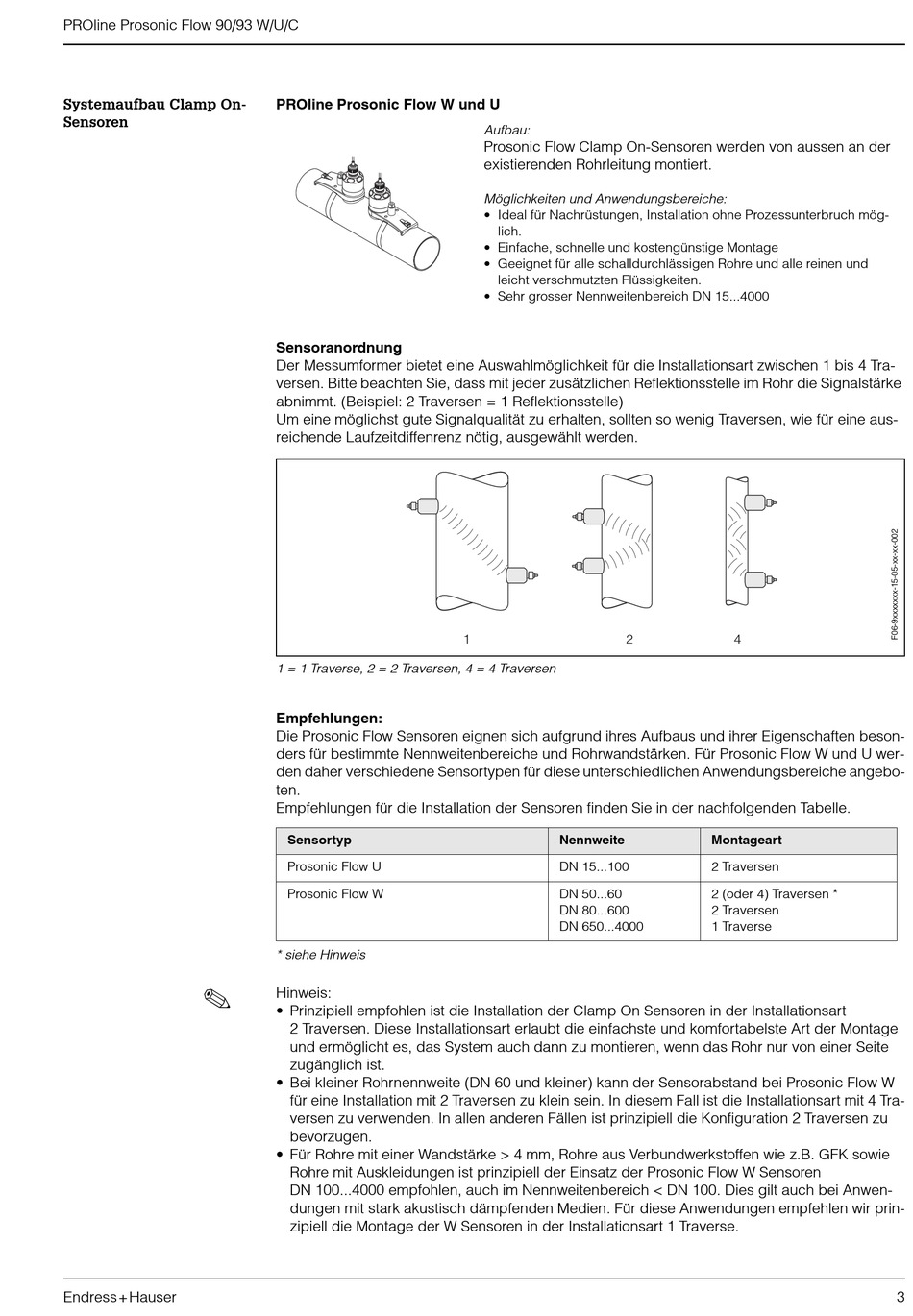

PROline Prosonic Flow 90/93 W/U/C
Systemaufbau Clamp On-
Sensoren
!
Endress+Hauser
PROline Prosonic Flow W und U
Sensoranordnung
Der Messumformer bietet eine Auswahlmöglichkeit für die Installationsart zwischen 1 bis 4 Tra-
versen. Bitte beachten Sie, dass mit jeder zusätzlichen Reflektionsstelle im Rohr die Signalstärke
abnimmt. (Beispiel: 2 Traversen = 1 Reflektionsstelle)
Um eine möglichst gute Signalqualität zu erhalten, sollten so wenig Traversen, wie für eine aus-
reichende Laufzeitdiffenrenz nötig, ausgewählt werden.
1 = 1 Traverse, 2 = 2 Traversen, 4 = 4 Traversen
Empfehlungen:
Die Prosonic Flow Sensoren eignen sich aufgrund ihres Aufbaus und ihrer Eigenschaften beson-
ders für bestimmte Nennweitenbereiche und Rohrwandstärken. Für Prosonic Flow W und U wer-
den daher verschiedene Sensortypen für diese unterschiedlichen Anwendungsbereiche angebo-
ten.
Empfehlungen für die Installation der Sensoren finden Sie in der nachfolgenden Tabelle.
Sensortyp
Prosonic Flow U
Prosonic Flow W
* siehe Hinweis
Hinweis:
• Prinzipiell empfohlen ist die Installation der Clamp On Sensoren in der Installationsart
2 Traversen. Diese Installationsart erlaubt die einfachste und komfortabelste Art der Montage
und ermöglicht es, das System auch dann zu montieren, wenn das Rohr nur von einer Seite
zugänglich ist.
• Bei kleiner Rohrnennweite (DN 60 und kleiner) kann der Sensorabstand bei Prosonic Flow W
für eine Installation mit 2 Traversen zu klein sein. In diesem Fall ist die Installationsart mit 4 Tra-
versen zu verwenden. In allen anderen Fällen ist prinzipiell die Konfiguration 2 Traversen zu
bevorzugen.
• Für Rohre mit einer Wandstärke > 4 mm, Rohre aus Verbundwerkstoffen wie z.B. GFK sowie
Rohre mit Auskleidungen ist prinzipiell der Einsatz der Prosonic Flow W Sensoren
DN 100...4000 empfohlen, auch im Nennweitenbereich < DN 100. Dies gilt auch bei Anwen-
dungen mit stark akustisch dämpfenden Medien. Für diese Anwendungen empfehlen wir prin-
zipiell die Montage der W Sensoren in der Installationsart 1 Traverse.
Aufbau:
Prosonic Flow Clamp On-Sensoren werden von aussen an der
existierenden Rohrleitung montiert.
Möglichkeiten und Anwendungsbereiche:
• Ideal für Nachrüstungen, Installation ohne Prozessunterbruch mög-
lich.
• Einfache, schnelle und kostengünstige Montage
• Geeignet für alle schalldurchlässigen Rohre und alle reinen und
leicht verschmutzten Flüssigkeiten.
• Sehr grosser Nennweitenbereich DN 15...4000
1 2
Nennweite
DN 15...100
DN 50...60
DN 80...600
DN 650...4000
4
Montageart
2 Traversen
2 (oder 4) Traversen *
2 Traversen
1 Traverse
3
