5.3.1.1

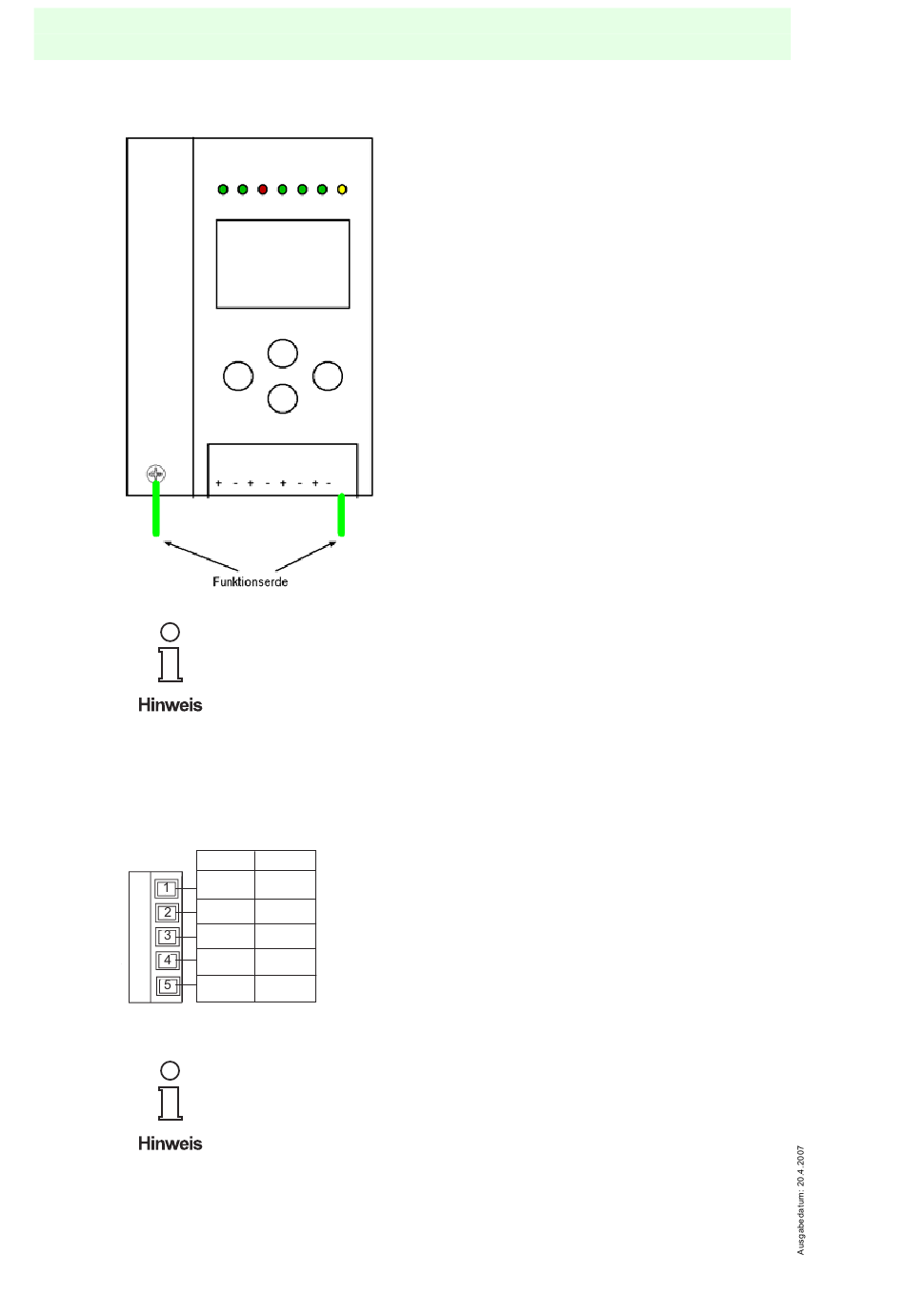

Funktionserde
5.4
DeviceNet-Anschluss
Signal
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
16
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
Anschlüsse, Anzeigen und Bedienelemente
Die Funktionserde kann entweder an der Erdungsschraube oder der
Klemme angeschlossen werden.
Die Funktionserdung soll mit einem möglichst kurzen Kabel erfol-
gen, um gute EMV-Eigenschaften zu sichern.
Aus diesem Grund ist die Funktionserdung über die Erdungs-
schraube zu bevorzugen.
Color
V+
red
CAN_H
white
Shield
n/a
CAN_L
blue
V -
black
Die DeviceNet-Schnittstelle wird über einen CAN-Stecker mit Span-
nung versorgt (Siehe Kapitel 5).
AS-Interface
