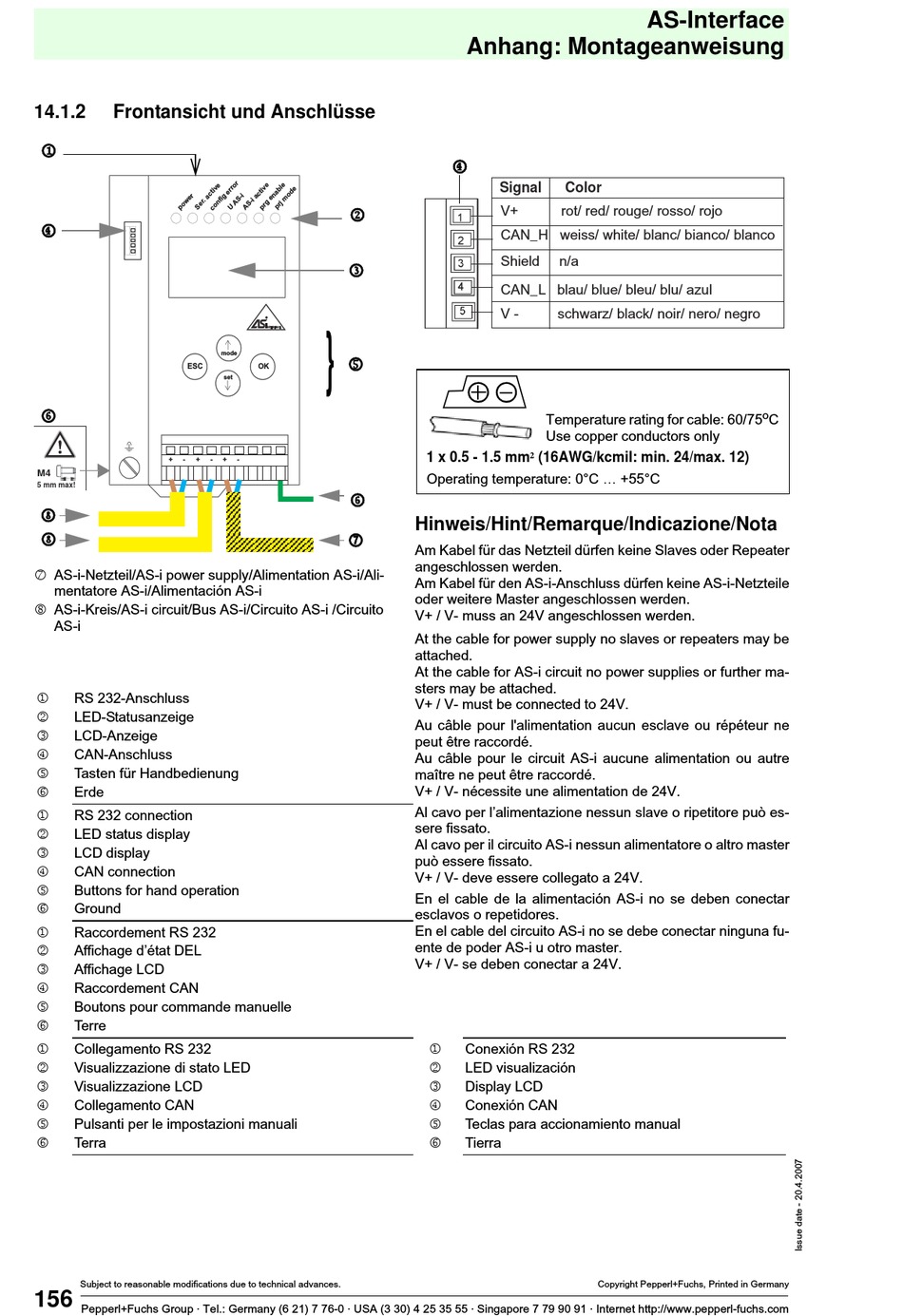

14.1.2
Frontansicht und Anschlüsse
1
4
ESC
6
+
-
+
M4
5 mm max!
8
8
7 AS-i-Netzteil/AS-i power supply/Alimentation AS-i/Ali-
mentatore AS-i/Alimentación AS-i
8 AS-i-Kreis/AS-i circuit/Bus AS-i/Circuito AS-i /Circuito
AS-i
RS 232-Anschluss
1
LED-Statusanzeige
2
LCD-Anzeige
3
CAN-Anschluss
4
Tasten für Handbedienung
5
Erde
6
RS 232 connection
1
LED status display
2
LCD display
3
CAN connection
4
Buttons for hand operation
5
Ground
6
Raccordement RS 232
1
Affichage d'état DEL
2
Affichage LCD
3
Raccordement CAN
4
Boutons pour commande manuelle
5
Terre
6
Collegamento RS 232
1
Visualizzazione di stato LED
2
Visualizzazione LCD
3
Collegamento CAN
4
Pulsanti per le impostazioni manuali
5
Terra
6
Subject to reasonable modifications due to technical advances.
156
Pepperl+Fuchs Group · Tel.: Germany (6 21) 7 76-0 · USA (3 30) 4 25 35 55 · Singapore 7 79 90 91 · Internet http://www.pepperl-fuchs.com
2
3
}
mode
5
OK
set
-
+
-
6
7
Anhang: Montageanweisung
4
Signal
Color
V+
rot/ red/ rouge/ rosso/ rojo
CAN_H weiss/ white/ blanc/ bianco/ blanco
Shield
n/a
CAN_L blau/ blue/ bleu/ blu/ azul
V -
schwarz/ black/ noir/ nero/ negro
Temperature rating for cable: 60/75
Use copper conductors only
1 x 0.5 - 1.5 mm² (16AWG/kcmil: min. 24/max. 12)
Operating temperature: 0°C ... +55°C
Hinweis/Hint/Remarque/Indicazione/Nota
Am Kabel für das Netzteil dürfen keine Slaves oder Repeater
angeschlossen werden.
Am Kabel für den AS-i-Anschluss dürfen keine AS-i-Netzteile
oder weitere Master angeschlossen werden.
V+ / V- muss an 24V angeschlossen werden.
At the cable for power supply no slaves or repeaters may be
attached.
At the cable for AS-i circuit no power supplies or further ma-
sters may be attached.
V+ / V- must be connected to 24V.
Au câble pour l'alimentation aucun esclave ou répéteur ne
peut être raccordé.
Au câble pour le circuit AS-i aucune alimentation ou autre
maître ne peut être raccordé.
V+ / V- nécessite une alimentation de 24V.
Al cavo per l'alimentazione nessun slave o ripetitore può es-
sere fissato.
Al cavo per il circuito AS-i nessun alimentatore o altro master
può essere fissato.
V+ / V- deve essere collegato a 24V.
En el cable de la alimentación AS-i no se deben conectar
esclavos o repetidores.
En el cable del circuito AS-i no se debe conectar ninguna fu-
ente de poder AS-i u otro master.
V+ / V- se deben conectar a 24V.
Conexión RS 232
1
LED visualización
2
Display LCD
3
Conexión CAN
4
Teclas para accionamiento manual
5
Tierra
6
AS-Interface
o
Copyright Pepperl+Fuchs, Printed in Germany
