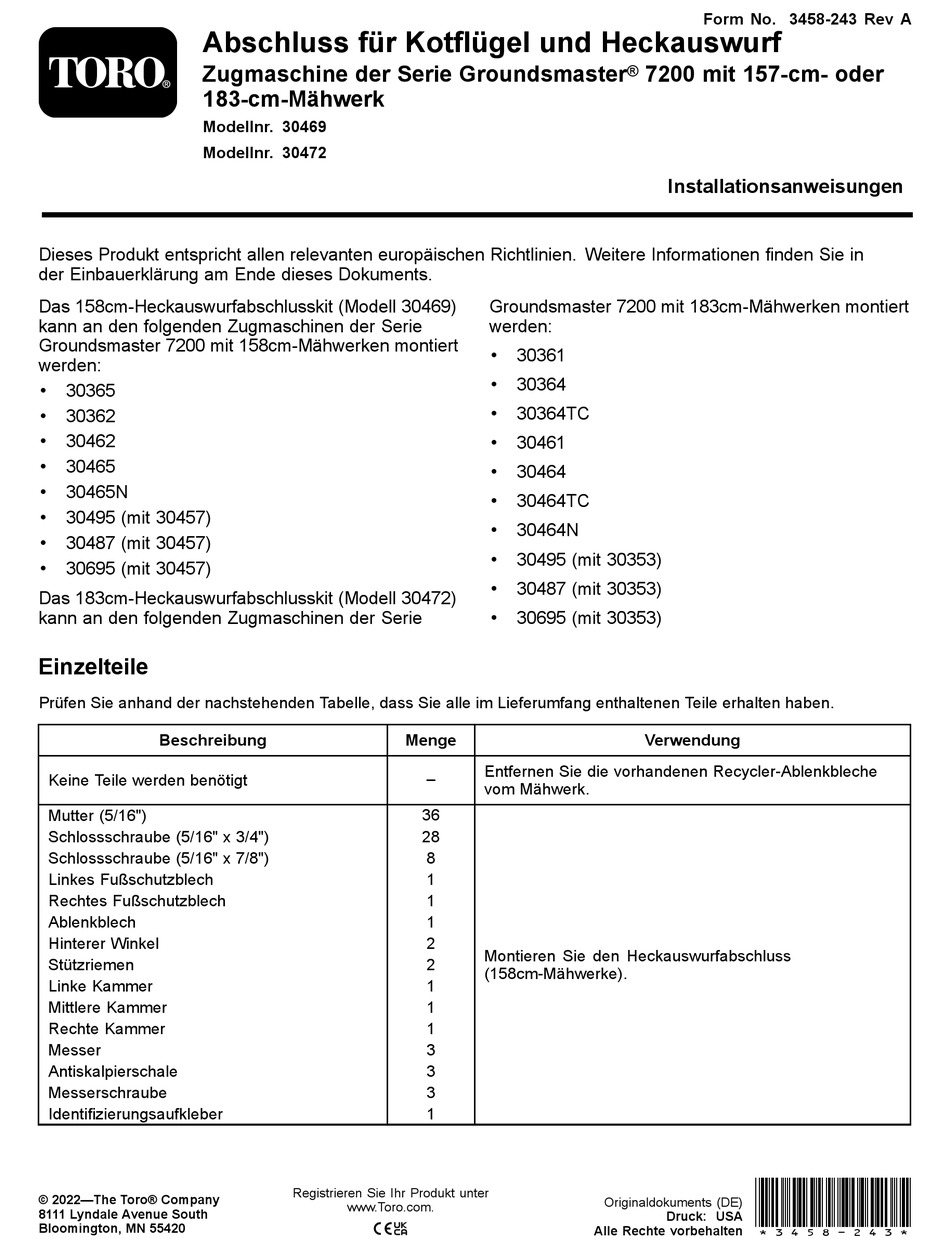

Abschluss für Kotflügel und Heckauswurf
Zugmaschine der Serie Groundsmaster
183-cm-Mähwerk
Modellnr. 30469
Modellnr. 30472
Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in
der Einbauerklärung am Ende dieses Dokuments.
Das 158cm-Heckauswurfabschlusskit (Modell 30469)
kann an den folgenden Zugmaschinen der Serie
Groundsmaster 7200 mit 158cm-Mähwerken montiert
werden:
•
30365
•
30362
•
30462
•
30465
•
30465N
•
30495 (mit 30457)
•
30487 (mit 30457)
•
30695 (mit 30457)
Das 183cm-Heckauswurfabschlusskit (Modell 30472)
kann an den folgenden Zugmaschinen der Serie
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Mutter (5/16")
Schlossschraube (5/16" x 3/4")
Schlossschraube (5/16" x 7/8")
Linkes Fußschutzblech
Rechtes Fußschutzblech
Ablenkblech
Hinterer Winkel
Stützriemen
Linke Kammer
Mittlere Kammer
Rechte Kammer
Messer
Antiskalpierschale
Messerschraube
Identifizierungsaufkleber
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
–
36
28
8
1
1
1
2
2
1
1
1
3
3
3
1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
7200 mit 157-cm- oder
Groundsmaster 7200 mit 183cm-Mähwerken montiert
werden:
•
30361
•
30364
•
30364TC
•
30461
•
30464
•
30464TC
•
30464N
•
30495 (mit 30353)
•
30487 (mit 30353)
•
30695 (mit 30353)
Verwendung
Entfernen Sie die vorhandenen Recycler-Ablenkbleche
vom Mähwerk.
Montieren Sie den Heckauswurfabschluss
(158cm-Mähwerke).
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3458-243 Rev A
Installationsanweisungen
*3458-243*
Druck: USA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro 30469
Inhaltszusammenfassung für Toro 30469
- Seite 1 Modellnr. 30472 Installationsanweisungen Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in der Einbauerklärung am Ende dieses Dokuments. Das 158cm-Heckauswurfabschlusskit (Modell 30469) Groundsmaster 7200 mit 183cm-Mähwerken montiert kann an den folgenden Zugmaschinen der Serie werden: Groundsmaster 7200 mit 158cm-Mähwerken montiert •...
-
Seite 2: Inhaltsverzeichnis
Beschreibung Menge Verwendung Mutter (5/16") Schlossschraube (5/16" x 3/4") Schlossschraube (5/16" x 7/8") Linkes Fußschutzblech Rechtes Fußschutzblech Ablenkblech Hinterer Winkel Stützriemen Linke Kammer Montieren Sie den Heckauswurfabschluss (183cm-Mähwerke). Mittlere Kammer Rechte Kammer Linkes Ablenkblech Unterlegscheibe Schraube (5/16" x ¾") Messer Antiskalpierschale Messerschraube Identifizierungsaufkleber... -
Seite 3: Entfernen Der Vorhandenen Recycler-Ablenkbleche Vom Mähwerk
Entfernen der vorhandenen Recycler-Ablenkbleche vom Mähwerk GEFAHR Wenn Sie die angehobene Maschine nur mit Achsständern abstützen, während Sie unter dem Mähwerk arbeiten, kann der Achsständer rutschen. Das Mähwerk kann herunterfallen und Sie und Unbeteiligte zerquetschen. Sichern Sie die Maschine immer mit mindestens 2 Achsständern ab, wenn Sie das Mähwerk angehoben haben. -
Seite 4: Montieren Des Heckauswurfabschlusskits
Montieren des Heckauswurfabschlusskits Nur 158cm-Mähwerke Befestigen Sie die neuen Kammern mit 12 Schlossschrauben (5/16" x 3/4") und 12 Muttern (5/16") lose an der Unterseite des Mähwerks. Hinweis: Jede Kammer sollte mit 4 Paar Schrauben und Muttern versehen sein. Die Schraubenköpfe müssen an der Innenseite des Mähwerks sein. -
Seite 5: Linkes Fußschutzblech
g029609 Bild 5 1. Linkes Fußschutzblech 2. Rechtes Fußschutzblech Befestigen Sie das linke Fußschutzblech mithilfe g014978 Bild 7 von 3 Schlossschrauben (5/16" x 3/4") und 3 Muttern (5/16"), mit der Oberseite und Seite des 1. Identifizierungsaufkleber Mähwerks wie in Bild Bild 5 gezeigt. -
Seite 6: Ablenkblech
Montage des Heckauswur- fabschlusses (183cm-Mäh- werke). Nur 183cm-Mähwerke Befestigen Sie die neuen Kammern mit 12 Schlossschrauben (5/16" x 3/4") und 12 Muttern (5/16") lose an der Unterseite des Mähwerks. Hinweis: Jede Kammer muss mit 4 Paar Schrauben und Muttern versehen sein. Die Schraubenköpfe müssen an der Innenseite des Mähwerks sein. - Seite 7 Hinweis: Die Schraubenköpfe müssen innerhalb der Kammer sein. g029614 g029613 Bild 11 Bild 13 1. Stützriemen 1. Mutter 4. Scheibe 2. Linkes Fußschutzblech 5. Kopfschraube 3. Ablenkblech 6. Schlossschraube Ziehen Sie die Befestigungen an. Befestigen Sie das rechte Fußschutzblech Montieren Sie die Messer, die Antiskalpierscha- mithilfe von 4 Schlossschrauben (5/16"...
-
Seite 8: Schraube (5/16" X ¾")
Entfernen Sie die Schraube, mit der die Schlauchklemme am Rahmenkanal an der rechten Seite der Maschine befestigt ist (Bild 17). g029559 Bild 17 1. Schlauchklemme 2. Schraube Stecken Sie das untere Ende der g014980 Schlauchklemme durch den Schlitz oben Bild 15 an der Kotflügelbefestigung (Bild 18). -
Seite 9: Rechter Kotflügel
Verwenden Sie die Kotflügelbefestigung Befestigen Sie die Kotflügelbefestigung mit 2 als Schablone, um die anderen zwei gewindefurchenden Schrauben (5/16" x ⅝") Befestigungslöcher für den Kotflügel im durch die neu gebohrten Löcher am Rahmenkanal zu markieren (Bild Bild 19). Rahmenkanal, wie in Bild 21 gezeigt. -
Seite 10: Linker Kotflügel
Montage des linken Befestigen Sie die Halterung oben am linken Kotflügel lose mit zwei Schrauben (⅜" x ¾") Kotflügels und zwei Muttern (⅜") an der Halterung des Kraftstofftanks (Bild 24). Klemmen Sie das Minuskabel von der Batterie Klemmen Sie das Pluskabel von der Batterie ab. Entfernen Sie die Schlossschraube, die Scheibe, die Batteriebefestigungsplatte und die Mutter, mit denen die Batterie befestigt ist... - Seite 11 Schließen Sie das Pluskabel der Batterie an die Batterie an und schließen danach das Minuskabel der Batterie an die Batterie an. Montieren Sie die Antriebsräder. Ziehen Sie die Radmuttern bis auf 102-115 N·m Entfernen Sie die Achsständer und senken Sie die Maschine ab.
- Seite 12 Hinweise:...
- Seite 13 Hinweise:...
- Seite 14 Hinweise:...
- Seite 15 Einbauerklärung The Toro Company, 8111 Lyndale Ave., South Bloomington, MN, USA erklärt, dass das (die) folgende(n) Gerät(e) den aufgeführten Richtlinien entsprechen, wenn es (sie) gemäß der beiliegenden Anweisungen an bestimmten Toro Modellen montiert werden, wie in der relevanten Konformitätsbescheinigung angegeben.
- Seite 16 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Modelle von Toro eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
