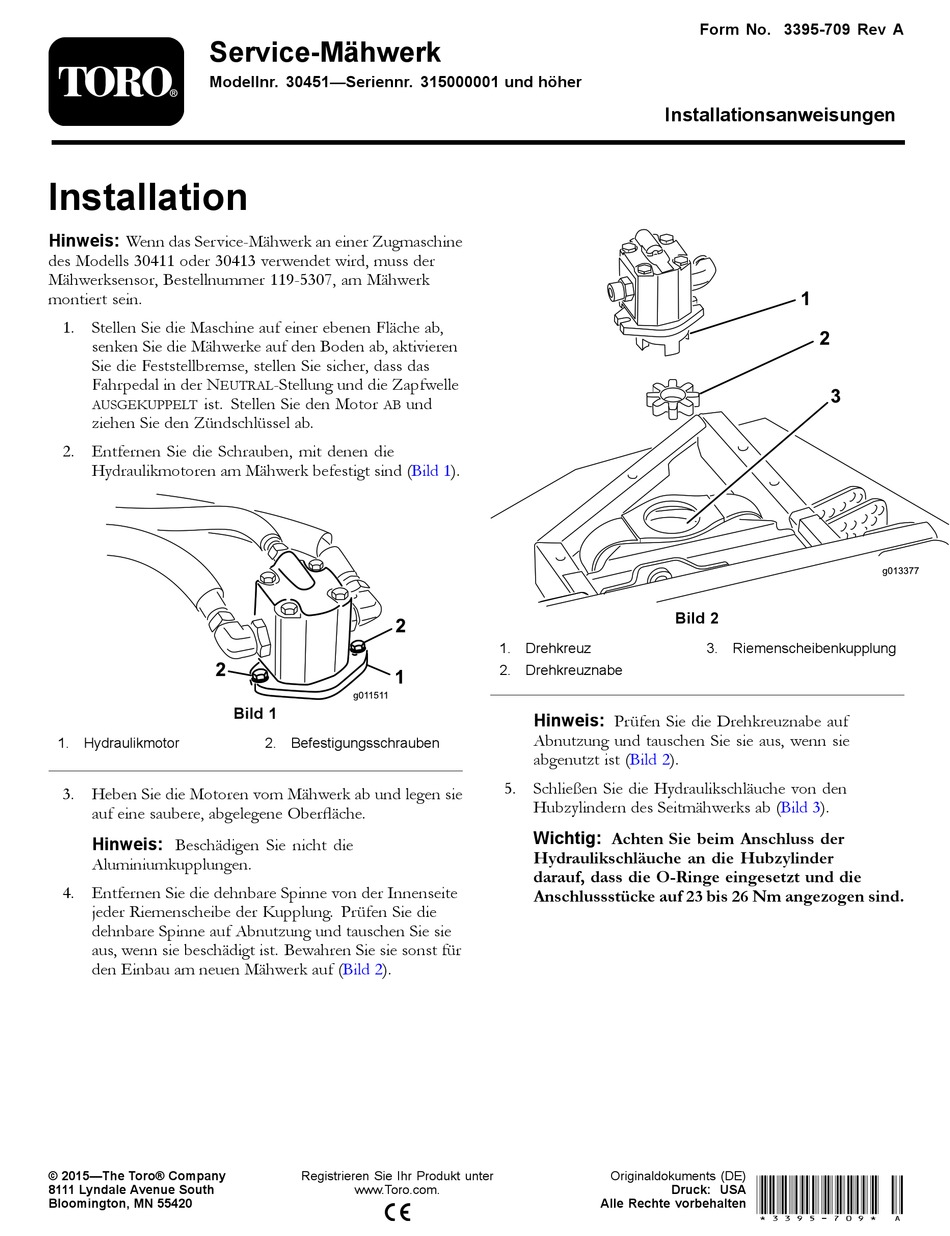

Toro 30451 Installationsanweisungen

Service-Mähwerk
Modellnr. 30451—Seriennr. 315000001 und höher
Installation
Hinweis: Wenn das Service-Mähwerk an einer Zugmaschine
des Modells 30411 oder 30413 verwendet wird, muss der
Mähwerksensor, Bestellnummer 119-5307, am Mähwerk
montiert sein.
1. Stellen Sie die Maschine auf einer ebenen Fläche ab,
senken Sie die Mähwerke auf den Boden ab, aktivieren
Sie die Feststellbremse, stellen Sie sicher, dass das
Fahrpedal in der N
EUTRAL
ist. Stellen Sie den Motor
AUSGEKUPPELT
ziehen Sie den Zündschlüssel ab.
2. Entfernen Sie die Schrauben, mit denen die
Hydraulikmotoren am Mähwerk befestigt sind
1. Hydraulikmotor
3. Heben Sie die Motoren vom Mähwerk ab und legen sie
auf eine saubere, abgelegene Oberfläche.
Hinweis: Beschädigen Sie nicht die
Aluminiumkupplungen.
4. Entfernen Sie die dehnbare Spinne von der Innenseite
jeder Riemenscheibe der Kupplung. Prüfen Sie die
dehnbare Spinne auf Abnutzung und tauschen Sie sie
aus, wenn sie beschädigt ist. Bewahren Sie sie sonst für
den Einbau am neuen Mähwerk auf
© 2015—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
-Stellung und die Zapfwelle
und
AB
(Bild
Bild 1
2. Befestigungsschrauben
(Bild 2).
Registrieren Sie Ihr Produkt unter
www.Toro.com.
1).
1. Drehkreuz
2. Drehkreuznabe
Hinweis: Prüfen Sie die Drehkreuznabe auf
Abnutzung und tauschen Sie sie aus, wenn sie
abgenutzt ist
5. Schließen Sie die Hydraulikschläuche von den
Hubzylindern des Seitmähwerks ab
Wichtig: Achten Sie beim Anschluss der
Hydraulikschläuche an die Hubzylinder
darauf, dass die O-Ringe eingesetzt und die
Anschlussstücke auf 23 bis 26 Nm angezogen sind.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3395-709 Rev A
Installationsanweisungen
Bild 2
3. Riemenscheibenkupplung
(Bild 2).
(Bild
*3395-709* A
Druck: USA
3).
