Außenzelt aufbauen
Die Fiberglasstangen sind entsprechend der jeweiligen
Tunnelführung farblich markiert.
• Die Fiberglasstange (lang) sind an beiden Enden gelb
• Die Fiberglasstangen (kurz) sind an beiden Enden dunkelblau
1. Entfalten Sie das Außenzelt
1
17
1.
18
2. Falten Sie die Fiberglasstange (lang)

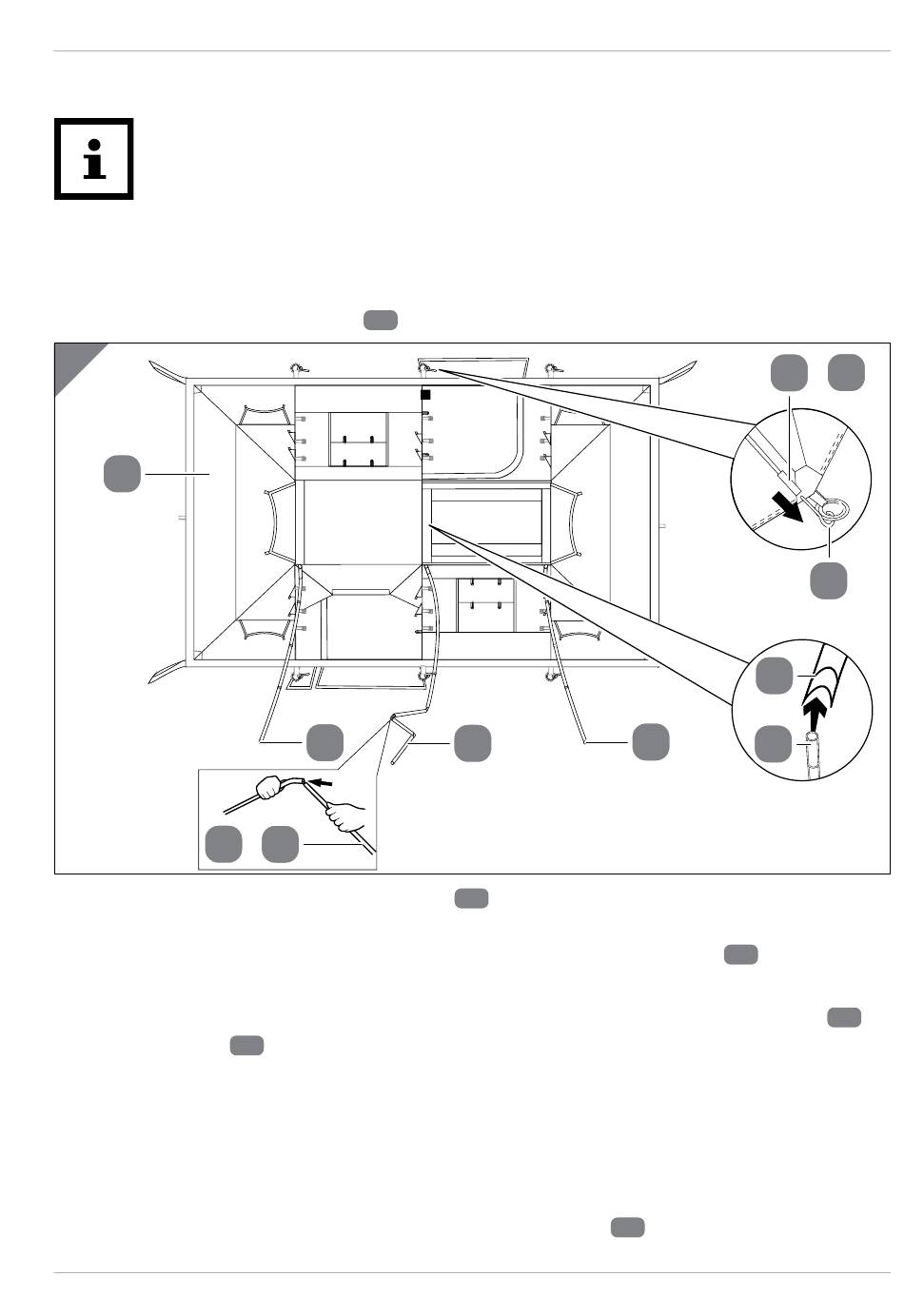

einzelnen Stangenelemente nacheinander zusammen (siehe Schritt 1 in Abb. 1).
Wiederholen Sie diesen Schritt für die 2 Fiberglasstangen (kurz)
Schritt 1 in Abb. 1).
3. Führen Sie die Fiberglasstange (lang) durch den mittleren Tunnelführung
am Außenzelt
Ende durch.
4. Führen Sie die 2 zusammengesteckten Fiberglasstangen (kurz) durch die
seitlichen Tunnelführungen am Außenzelt ein und schieben Sie diese bis zum
Ende durch (siehe Schritt 3 in Abb. 1).
5. Heben Sie die Fiberglasstangen an, biegen Sie diese und stecken Sie die
Metallenden der Fiberglasstangen in die Metallstifte
Schritt 4 in Abb. 1).
markiert.
markiert.
